Адресная светодиодная лента позволяет независимо управлять цветом и яркостью каждого светодиода. В этом обзоре мы разберем актуальные типы чипов (APA, WS, SK) и особенности их подключения к ESP32.
Содержание
Основные типы адресных светодиодных лент
На рынке представлено множество типов адресных лент. Самые распространенные используют протоколы WS2811/WS2812 (известные как Neopixel) или DMX512.
Наличие встроенных драйверов позволяет управлять каждым пикселем индивидуально. В зависимости от типа используемого сигнала ленты можно разделить на четыре категории:
- С одинарным сигналом данных (например, WS2812B).
- С двойным сигналом данных (для повышения надежности).
- С функцией возобновления передачи при обрыве (Breakpoint Resume).
- Профессиональные ленты DMX512.
Адресные светодиодные ленты и ESP32
Большинством адресных лент можно управлять с помощью микроконтроллера ESP32, используя библиотеки с открытым исходным кодом, такие как WLED или FastLED.
При работе с ESP32 важно помнить про логические уровни. ESP32 работает с напряжением 3,3 В, тогда как большинству адресных лент для корректной работы требуется 5 В на линии данных. В таких случаях рекомендуется использовать конвертер логических уровней.
WLED Проект
Популярная библиотека с открытым исходным кодом. Позволяет управлять лентами через браузер или мобильное приложение.
Документация WLEDFastLED
Мощная библиотека для создания сложных анимаций. Считается стандартом для Arduino-совместимых контроллеров.
Сайт FastLEDСерия APA (Dotstars)
Чипы APA разработаны тайваньской компанией APA Electronic. Они часто встречаются под брендом “Dotstars” от Adafruit.
Сравнение серии APA
| Чип | Цвет | Питание | Clock | ШИМ |
|---|---|---|---|---|
| APA102 | RGB | 5В | ✓ | 19 кГц |
| APA104 | RGB | 5В | × | 4,7 кГц |
| APA109 | RGBW | 5В | × | 4,7 кГц |
APA102 #
Adafruit продает APA102 под названием Dotstars. Обеспечивает высокую скорость передачи данных до 30 МГц и очень высокую частоту обновления до 19 кГц.
APA104 #
Дизайн очень похож на WS2812b. Он имеет рабочее напряжение 5 В, не использует отдельный тактовый вывод, поэтому имеет более медленную скорость передачи данных — 15 мГц.
APA109 #
Тот же, что и APA104, с точки зрения функций, но обеспечивает поддержку RGBW.
Серия WS281x (Neopixel)
Это самые популярные и доступные ленты. Обычно работают от 5В, но есть продвинутые версии на 12В (WS2815).
Сравнение серии WS281x
| Чип | Напр. | Резерв данных | ШИМ |
|---|---|---|---|
| WS2812B | 5В | Нет | 400 Гц |
| WS2813 | 5В | Да (Backup) | 2 кГц |
| WS2815 | 12В | Да (Backup) | 2 кГц |
WS2812B #
Самая распространенная лента. Интегрирована в корпус SMD5050.

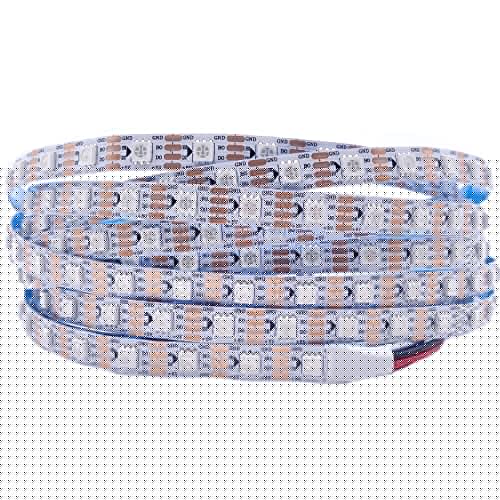

WS2813 #
Имеет обходной путь для сигнала — если один светодиод сгорит, остальные продолжат работать.
Серия SK (RGBW)
Чипы SK от OPSCO пользуются большой популярностью благодаря поддержке полноценного белого канала (RGBW).
Сравнение серии SK
| Чип | Тип цвета | ШИМ | Особенности |
|---|---|---|---|
| SK6812 | RGBW (Pure White) | 1,2 кГц | Лучший выбор для интерьера |
| SK9822 | RGB | 4,6 кГц | Клон APA102 (есть Clock линия) |
SK6812 #
Заключение
Сегодня выбор адресных лент огромен. Для простых проектов идеально подойдут бюджетные WS2812B или WS2815 (если нужно 12В). Если требуется качественный белый свет — выбирайте SK6812 RGBW. Для высокоскоростных задач и профессиональных эффектов лучшим выбором станут APA102 или GS8208.
Шпаргалка: какую ленту выбрать?
Идеально для первых проектов и простых подсветок.
Две линии данных. Если один диод сгорит, остальные работают.
Отдельный белый диод для мягкого интерьерного освещения.
Высокая частота ШИМ (до 19 кГц). Без мерцания на камерах.
