Урок 3 Начинающий 25 минут

Подключение кнопок и входов

Научитесь подключать кнопки к ESP32, обрабатывать нажатия и бороться с дребезгом контактов.

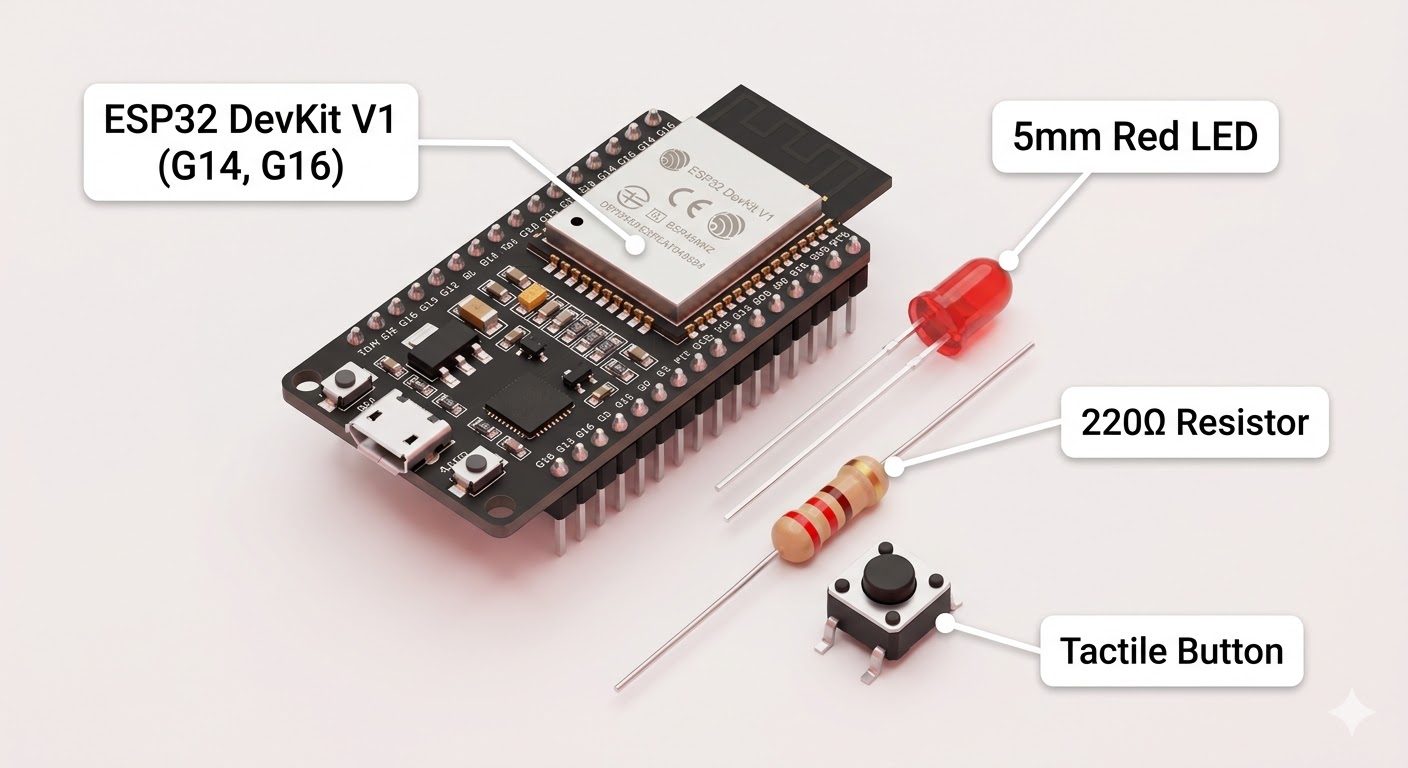

Подготовка оборудования

⚡

ESP32 DevKit

Любая версия (30/38 пинов)

🔘

Кнопка

Тактовая 6×6мм или 12×12мм

💡

Светодиод

5мм Красный/Зеленый/Синий

⚙️

Резистор

220–10 кОм (защита/подтяжка)

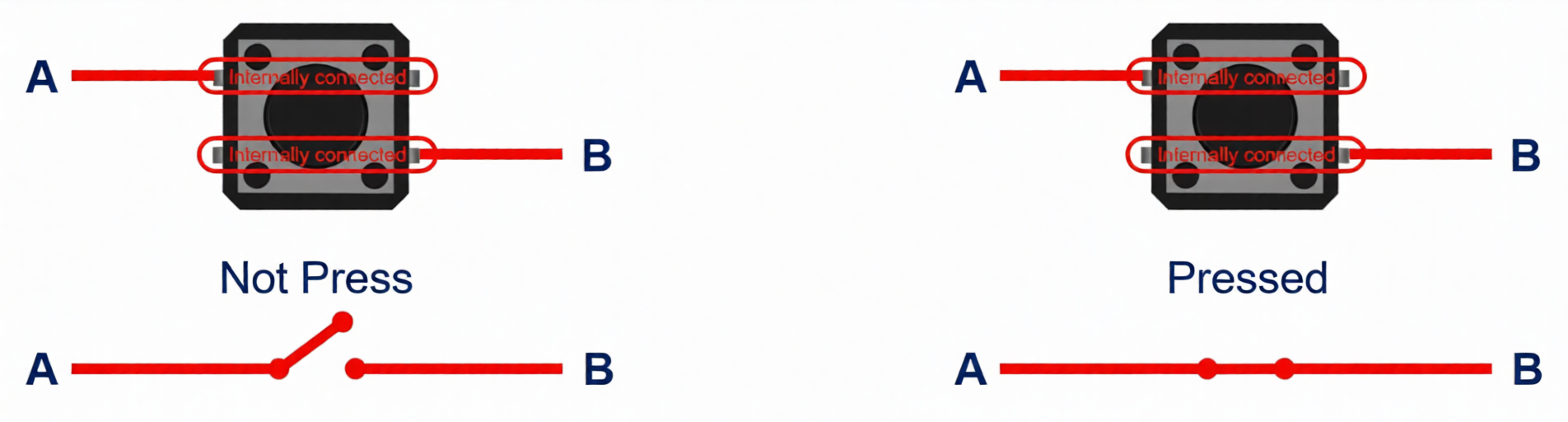

Как работает кнопка

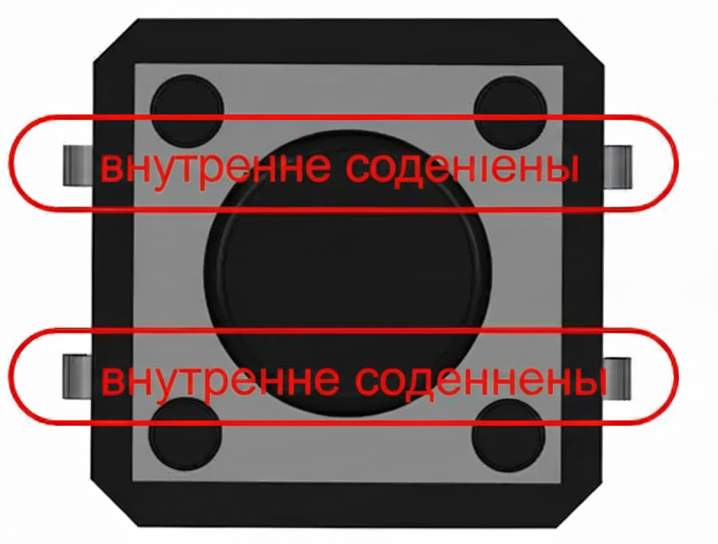

Строение кнопки

Тактовая кнопка имеет 4 вывода, объединённых попарно. При нажатии контакты замыкаются, позволяя току проходить через цепь.

Замкнуто

При нажатии

Разомкнуто

В покое

Дребезг контактов

⚠️

ПРОБЛЕМА

При нажатии кнопки металлические контакты вибрируют, вызывая множественные ложные срабатывания за несколько миллисекунд.

Решение:

// Антидребезг задержкой:
delay(200); // Пауза 200мс
// Исключает повторное считывание

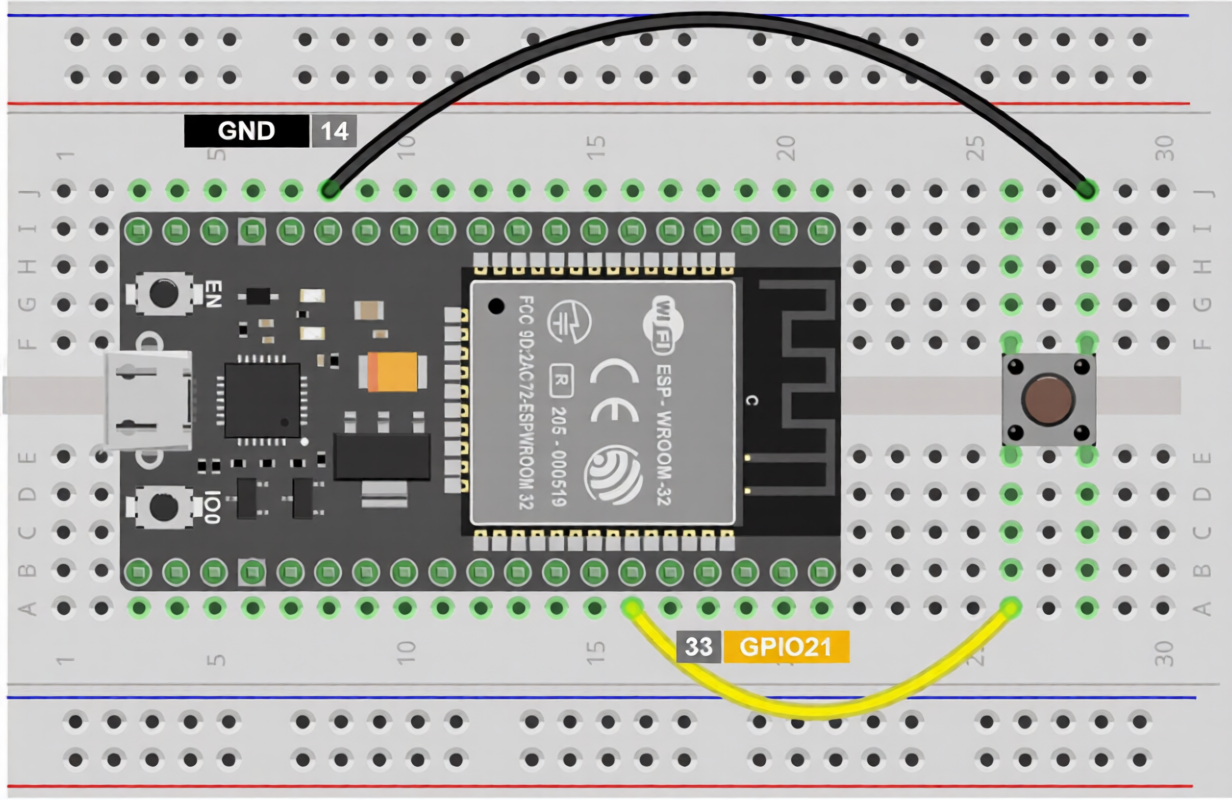

Схема подключения

ESP32 Установите модуль на макетную плату

GPIO 14 Подключите пин к одному выводу кнопки

GND Второй вывод кнопки к земле

LED Светодиод к пину GPIO 16 через резистор

3.1

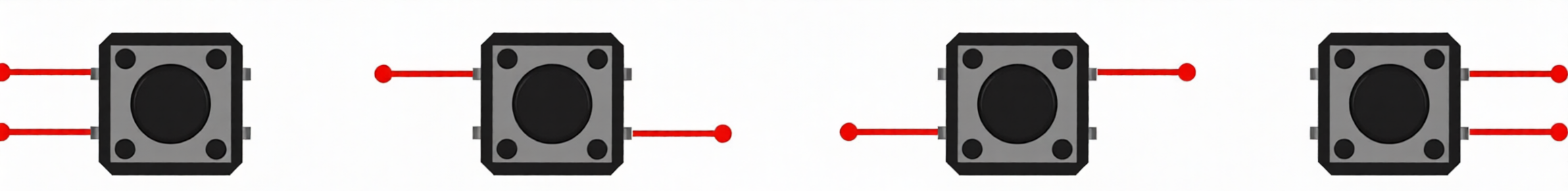

Способы подключения кнопки

INPUT_PULLUP (рекомендуется)

Внутренний резистор подтягивает пин к 3.3В. В покое кнопка считывает HIGH, при нажатии — LOW.

INPUT + внешний резистор

Требуется внешний резистор 10 кОм для подтяжки к питанию или земле.

Программирование

Настройка Arduino IDE

⚙️

Откройте Файл → Настройки

🔗

Добавьте ссылку на пакет в поле Additional Boards Manager URLs

📦

Установите esp32 через Менеджер плат


https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Button_Simple.ino

const int BUTTON_PIN = 14; // Пин кнопки

const int LED_PIN = 16; // Пин светодиода

void setup() {

pinMode(BUTTON_PIN, INPUT_PULLUP);

pinMode(LED_PIN, OUTPUT);

}

void loop() {

int buttonState = digitalRead(BUTTON_PIN);

if (buttonState == LOW) {

digitalWrite(LED_PIN, HIGH); // ВКЛ

} else {

digitalWrite(LED_PIN, LOW); // ВЫКЛ

}

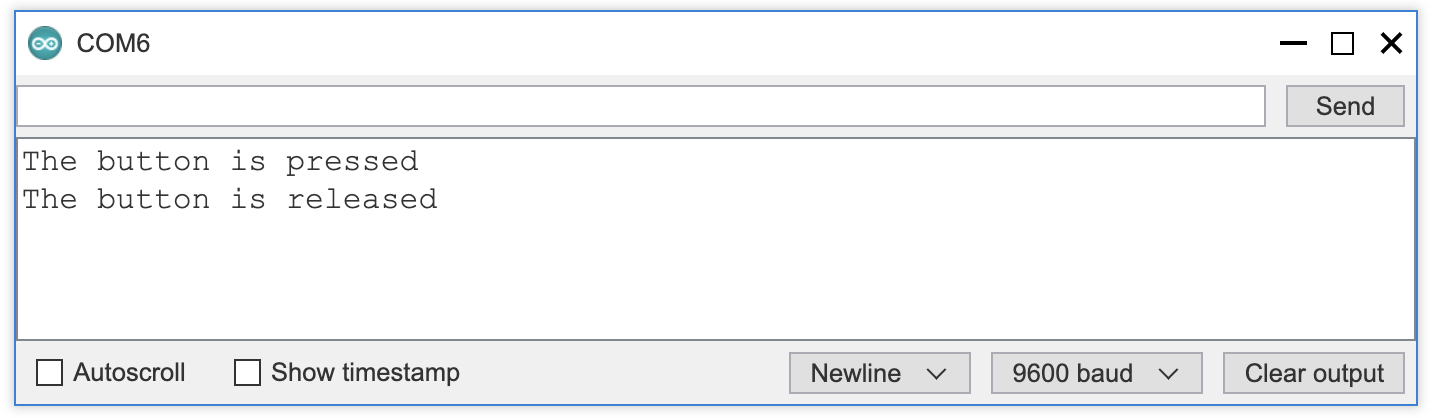

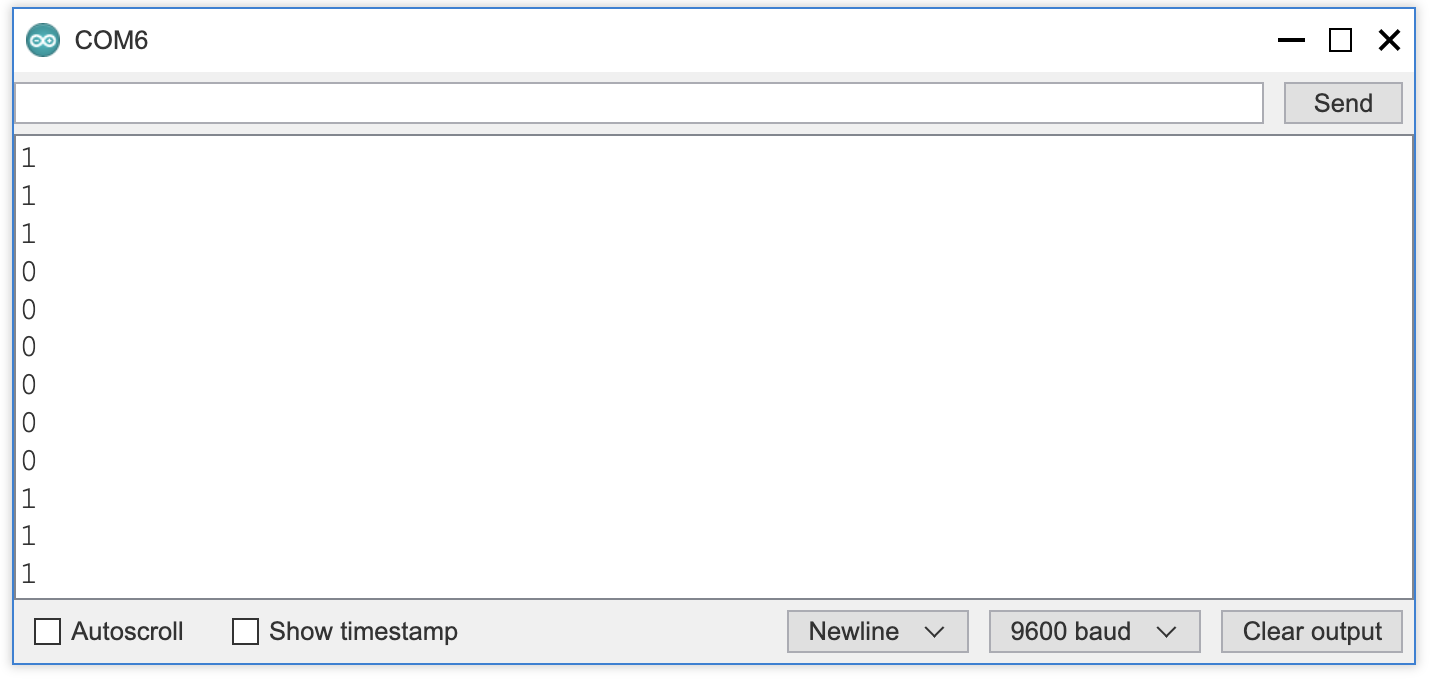

Мониторинг нажатий

Вывод счетчика

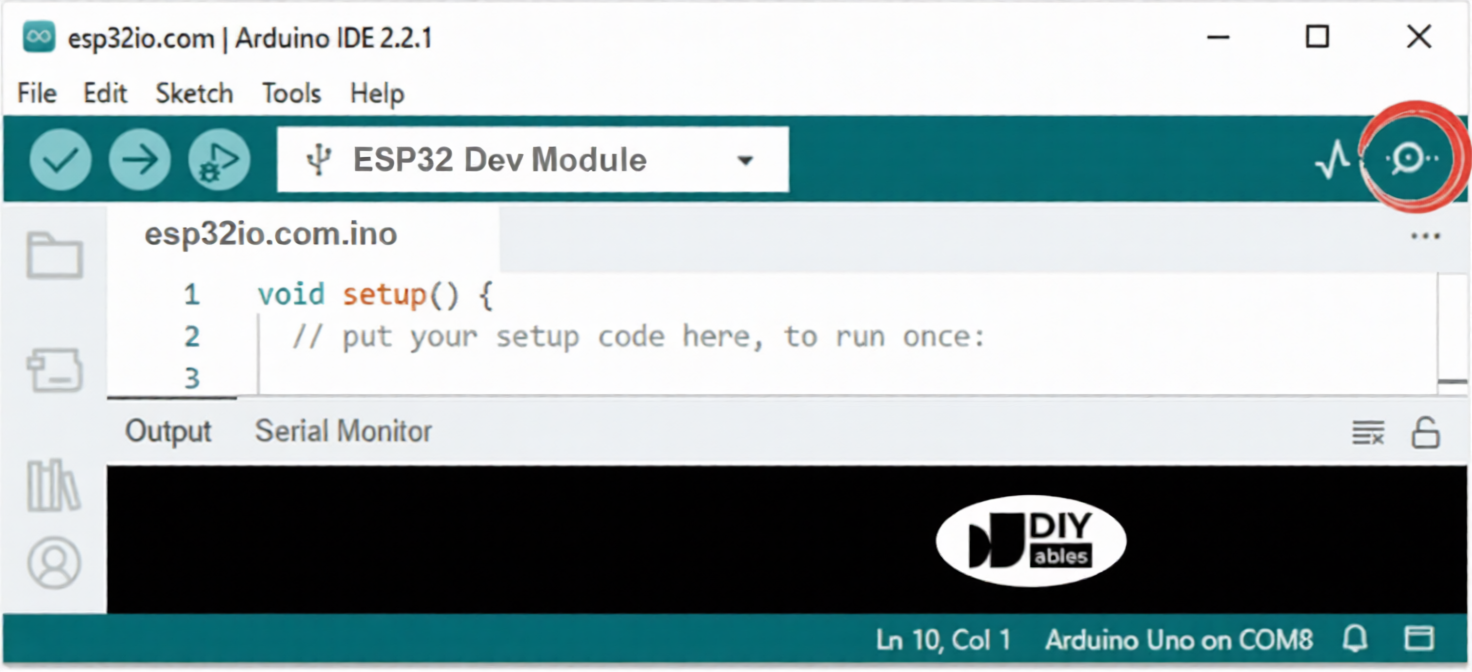

Загрузка программы

4.1

Как это работает

🔌

INPUT_PULLUP

Внутренний резистор подтягивает пин к питанию. В покое читаем HIGH.

👆

Нажатие

Кнопка замыкает цепь на землю. Пин читает LOW.

⏱️

Антидребезг

Задержка 200мс исключает ложные срабатывания.

Возможные проблемы

Кнопка срабатывает несколько раз за одно нажатие ↓

Это дребезг контактов. Добавьте задержку delay(200) после считывания нажатия или используйте библиотеку ezButton для аппаратного решения.

Светодиод горит постоянно ↓

Проверьте подключение кнопки. Убедитесь, что один вывод подключен к GPIO, а другой — к GND. Проверьте режим пина (INPUT_PULLUP).

ESP32 не загружает код ↓

При появлении 'Connecting...' зажмите кнопку BOOT на плате ESP32 и удерживайте до начала загрузки.

Кнопка не реагирует ↓

Проверьте, что используете правильные пины (GPIO 14). Убедитесь, что контакты кнопки правильно вставлены в макетную плату.

Цех Испытаний

Отточите мастерство работы с кнопками и входами. Каждая задача — шаг к уверенному управлению устройствами.

Время прохождения

~75 минут суммарно

🔢

Уровень: Start ⏱ 10m

Счетчик нажатий

Работа с переменной и выводом в консоль

Миссия

Создайте счетчик нажатий кнопки. Выводите каждое нажатие в монитор порта. Добавьте задержку 200мс для исключения дребезга.

🚦

Уровень: Easy ⏱ 15m

Три светодиода

Переключение между несколькими выходами

Миссия

Подключите 3 светодиода к GPIO 16, 17, 5. Каждое нажатие кнопки переключает следующий светодиод по кругу: горит только 1-й → только 2-й → только 3-й → снова 1-й. В любой момент должен гореть ровно один светодиод. Добавьте задержку 200мс для антидребезга.

⏱️

Уровень: Normal ⏱ 20m

Короткое и долгое

Распознавание длительности нажатия

Миссия

Различайте короткое (менее 500мс) и долгое (более 1000мс) нажатие. При коротком — выводите 'SHORT' и мигните светодиодом 1 раз (100мс). При долгом — выводите 'LONG' и мигните 3 раза по 100мс. Тип нажатия определяется в момент отпускания кнопки.

🌟

Уровень: Hard ⏱ 25m

Режимы яркости

ШИМ-регулировка яркости светодиода

Миссия

Подключите светодиод к GPIO 2 (PWM). Каждое нажатие кнопки циклически меняет яркость: 0 → 64 → 128 → 191 → 255 → 0... (5 ступеней). Текущая яркость сохраняется между нажатиями. Результат: при каждом нажатии светодиод становится заметно ярче, на 5-м нажатии гаснет. Антидребезг: 200мс.

🔐

Уровень: Expert ⏱ 30m

Кодовый замок

Распознавание последовательности нажатий

Миссия

Запрограммируйте кодовый замок: правильная последовательность — короткое (< 500мс), долгое (> 1000мс), короткое (< 500мс). Подключите зелёный LED к GPIO 16 и красный к GPIO 17. При правильном коде — зелёный горит 3 секунды, при ошибке — красный мигает 3 раза по 200мс. После результата — код сбрасывается, ввод начинается заново.

🚀

Свой Проект

Создайте свою уникальную схему с кнопками в онлайн-симуляторе. Ограничений нет!

Открыть Симулятор →

Поздравляем! 🎉

Вы освоили работу с кнопками и входами ESP32. Теперь вы можете создавать интерактивные устройства, реагирующие на нажатия!
