Подключение зуммера к ESP32-S3: Полное руководство

Вернуться в блог

Зуммеры — это простейший способ добавить звуковую обратную связь вашему проекту. На ESP32 управление звуком отличается от классической Arduino из-за отсутствия прямой поддержки функции tone().

Содержание

Прежде чем приступить к делу, важно понять, какой именно зуммер у вас в руках:

• Активные зуммеры: Генерируют звук сами при подаче напряжения (HIGH). Издают монотонный писк.
• Пассивные зуммеры: Требуют ШИМ-сигнал (PWM) для генерации звука. Позволяют менять частоту и играть мелодии.

В этом руководстве мы используем пассивный зуммер вместе с ESP32-S3 Super Mini.

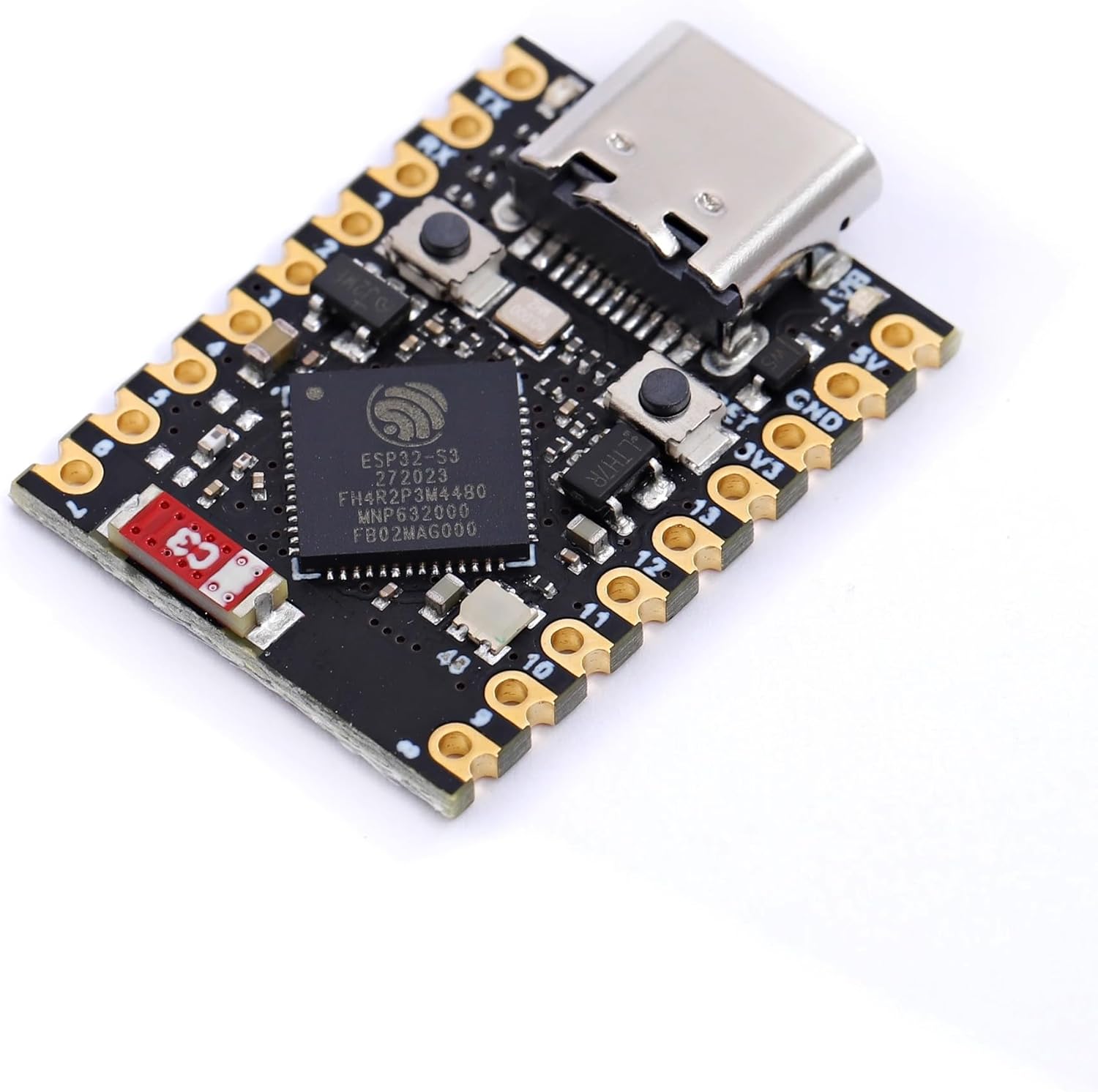

ESP32-S3 Super Mini

Купить →

Пассивный зуммер

Купить →

Макет и провода

Купить →

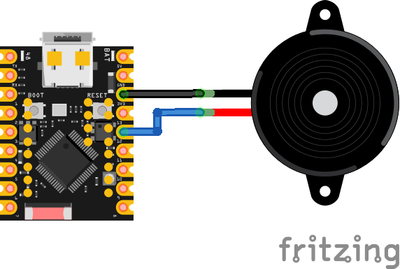

Зуммер можно подключить к любому GPIO с поддержкой ШИМ. На ESP32-S3 практически все выводы подходят для этой задачи.

Традиционная функция tone() не поддерживается в стандартном ядре ESP32 Arduino. Вместо нее используется периферийное устройство LEDC (LED Control).

Чтобы заставить зуммер звучать, используйте следующий алгоритм:

1. ledcSetup() — Настройка канала ШИМ.
2. ledcAttachPin() — Привязка вывода к каналу.
3. ledcWriteTone() — Генерация нужной частоты.

Пример базового кода:

const int buzzerPin = 13;     // GPIO13
const int ledcChannel = 0;    // Канал ШИМ
const int resolution = 8;     // Разрешение

void setup() {
  ledcSetup(ledcChannel, 2000, resolution); // 2kHz начальная частота
  ledcAttachPin(buzzerPin, ledcChannel);
}

void loop() {
    ledcWriteTone(ledcChannel, 1000);  // Пищим 1 кГц
    delay(500);
    ledcWriteTone(ledcChannel, 0);     // Тишина
    delay(1000);
}

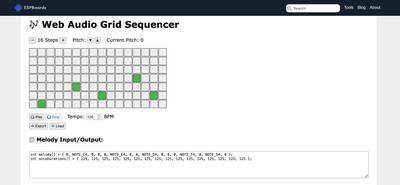

Для воспроизведения мелодии мы создаем массив частот (нот) и последовательно проигрываем их.

int melody[] = { 262, 294, 330, 349, 392, 440, 494, 523 }; // До-Ре-Ми...
int noteDurations[] = { 4, 4, 4, 4, 4, 4, 4, 4 };

void playMelody() {
  for (int i = 0; i < 8; i++) {
    int duration = 1000 / noteDurations[i];
    ledcWriteTone(ledcChannel, melody[i]);
    delay(duration);
    ledcWriteTone(ledcChannel, 0);
    delay(50); // Пауза между нотами
  }
}

Пассивные зуммеры дают вам полный контроль над звуком, но в ESP32 управление осуществляется через LEDC. Теперь вы знаете, как избежать ошибок при использовании tone() и как создавать простые звуковые эффекты для ваших IoT устройств.
