Обзор Elecrow CrowPanel 5.79 E-Paper ESP32-S3: Электронная бумага для умного дома

Вернуться в блог

Elecrow CrowPanel 5.79" — это дисплей на «электронных чернилах» (e-paper), работающий на мощном чипе ESP32-S3. Он идеально подходит для создания метеостанций, информационных панелей и систем управления умным домом с низким энергопотреблением.

Содержание

Электронная бумага обеспечивает сверхнизкое энергопотребление и отличную читаемость при ярком освещении, что делает ее идеальной для таких приложений, как метеостанции, информационные панели и интерфейсы домашней автоматизации. 5,79-дюймовый HMI-дисплей Elecrow CrowPanel ESP32 на электронной бумаге представляет собой усовершенствованный модуль дисплея, который сочетает в себе микроконтроллер ESP32-S3 с большим 5,79-дюймовым экраном.

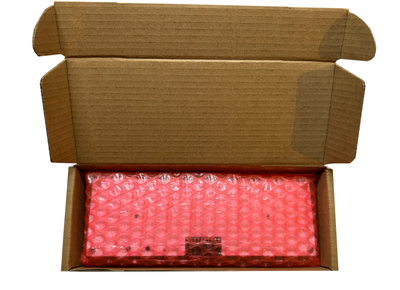

Модуль поставляется в красивой бумажной коробке и надежно защищен пузырчатой пленкой. В комплект входит качественный кабель USB-A — USB-C, что избавляет от поиска подходящего кабеля для прошивки данных.

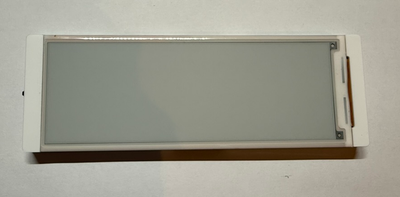

Сразу из коробки модуль установлен в акриловый корпус, который придает ему завершенный вид. Конструкция ощущается прочной и долговечной. На корпусе расположены стандартные кнопки BOOT и RESET, а также две программируемые кнопки и трехпозиционный поворотный переключатель (вверх, вниз, нажатие), что очень удобно для навигации по меню без тачскрина.

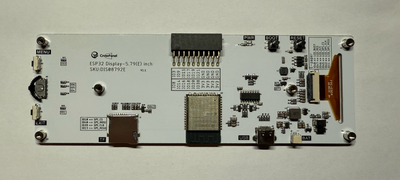

Единственным спорным моментом дизайна является расположение разъема для аккумулятора сверху платы. Если вы планируете использовать устройство в корпусе, провод от батареи может немного портить эстетичный вид передней панели.

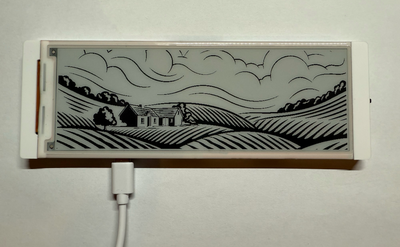

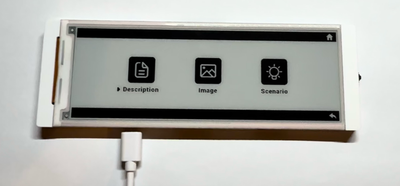

Elecrow CrowPanel поставляется с предустановленной демонстрационной прошивкой. Она позволяет протестировать дисплей, кнопки и переключатель сразу после подачи питания. Система меню проста и эффективна: можно посмотреть примеры рендеринга текста и вывода изображений.

Время обновления экрана классическое для e-ink — несколько секунд для полной перерисовки. Для статических данных это не является проблемой, но стоит учитывать при проектировании интерфейсов.

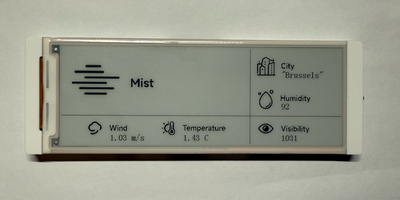

Самый популярный проект для этого дисплея — погодная станция. Elecrow предоставляет готовый пример кода, который подключается к Wi-Fi и выводит данные о погоде в реальном времени.

Как запустить:

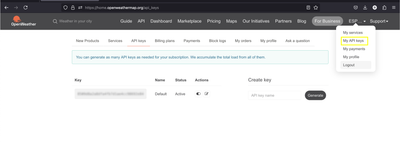

1. Получите ключ API: Зарегистрируйтесь на OpenWeatherMap и получите ваш уникальный ключ в разделе «My API Keys».

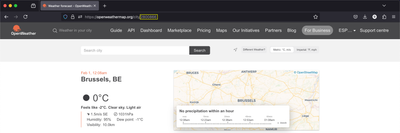

2. ID Города: Найдите ваш город через поиск на OpenWeatherMap и скопируйте его ID из URL браузера.

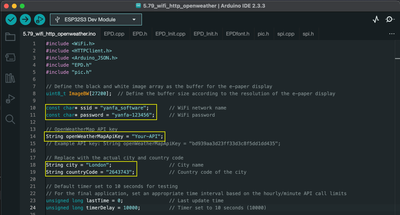

3. Настройка кода: Впишите данные Wi-Fi, ключ API и ID города в скетч Arduino.

4. Параметры платы: Выберите ESP32 S3 Dev Module, Partition Scheme: Huge App, и включите OPI PSRAM.

Проблемы с прошивкой

Если вы видите ошибку Fatal error: Failed to connect to ESP32-S3, попробуйте войти в режим загрузки вручную:

1. Зажмите кнопку BOOT.
2. Нажмите и отпустите RESET.
3. Отпустите BOOT.
4. Снизьте скорость загрузки (Baud Rate) до 460800 или 115200.

Отсутствующие библиотеки

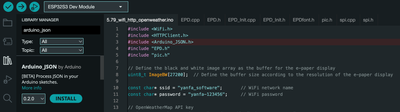

Если возникает ошибка Arduino_JSON.h: No such file or directory, установите библиотеку через менеджер библиотек Arduino IDE.

Это отличное решение для тех, кому нужен готовый дисплей на электронной бумаге с мощным контроллером. По цене около $32 вы получаете законченное устройство в корпусе с PSRAM и слотом microSD.

Плюсы:

• Отличная цена за связку ESP32-S3 + 5.79” E-Ink.
• Прочный корпус и продуманные органы управления (кнопки, переключатель).
• Наличие разъема для аккумулятора и схемы зарядки.

Минусы:

• Нет встроенной поддержки ESPHome (на момент написания).
• Использование двух драйверов SSD1683 усложняет написание своего драйвера с нуля.
• Медленное время полного обновления экрана.
