Версия ESP-LED-02 — это работа над ошибками и расширение возможностей первой ревизии. Мы добавили поддержку ИК-пультов, вывели свободные пины для датчиков и улучшили стабильность работы преобразователя уровней.
Содержание
Как упоминалось в статье про ESP-LED-01, было очевидно, что дизайн можно сделать еще лучше. Хотя первая версия отлично справлялась со звуком и автояркостью, я хотел сделать устройство более гибким, расширяемым и стабильным — особенно для тех, кто любит кастомизацию.
Так появился ESP-LED-02. Эта версия сохранила всё лучшее от оригинала и добавила:
- Специальный порт для ИК-приемника, чтобы управлять лентой с пульта.
- Вывод свободных GPIO, дающий доступ к неиспользуемым пинам ESP32-S3 SuperMini.
- Доработку схемы преобразователя SN74AHCT125 — теперь на всех неиспользуемых каналах входы подтянуты к питанию для устранения помех.
Если вы планируете стационарную установку WLED или просто хотите больше контроля, эта версия — для вас.
Что нового в ESP-LED-02
1. Поддержка ИК-управления

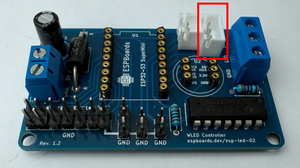

Одной из самых востребованных функций была возможность управлять светом без смартфона. В ESP-LED-02 появился разъем для ИК-приемника (например, TSOP38238). Теперь можно менять цвета и яркость обычным пультом.
2. Свободные GPIO для расширения

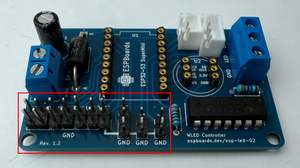

В первой версии было сложно добавить что-то свое. В v2 мы вывели GPIO 1–7, а также TX, RX, 3.3V, 5V и GND на отдельный разъем. Теперь можно легко добавить кнопки, датчики движения или температуры.
3. Исправление работы преобразователя уровней

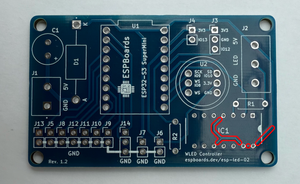

В оригинале входы неиспользуемых каналов SN74AHCT125 оставались «висеть в воздухе», что иногда вызывало мерцание. В v2 все лишние каналы надежно отключены, что повысило общую стабильность системы.
Обновленная схема
Схемотехника осталась прежней в своей основе, но разводка GPIO изменилась для удобства трассировки:
Важно: Из-за новой разводки пины в настройках WLED отличаются от первой версии!

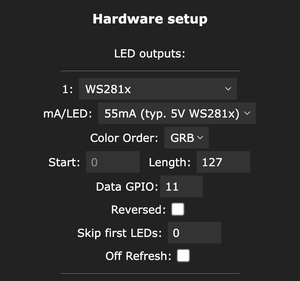

- Данные светодиодов → GPIO 11 (было 12).
- ИК-приемник → GPIO 12.
- Микрофон I2S: SCK → 6, WS → 5, SD → 10.
- Датчик света → GPIO 13.
Разводка платы

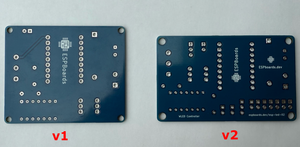

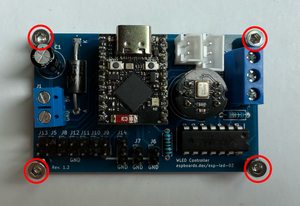

Разводка стала более практичной. Мы добавили стандартные крепежные отверстия под винты M3, улучшили шелкографию (теперь все пины подписаны) и оптимизировали путь сигнала.
Список компонентов (BOM)
Большинство деталей совпадают с v1, но добавились разъемы и ИК-датчик.
Новые детали для v2
| Компонент | Назначение | Купить |
|---|---|---|
| ИК-приемник TSOP38238 | Для управления с пульта | AliExpress |
| Штыревые разъемы (Header pins) | Для GPIO и расширений | AliExpress |
| ИК-пульт (44 клавиши) | Стандартный пульт RGB | AliExpress |
Сборка

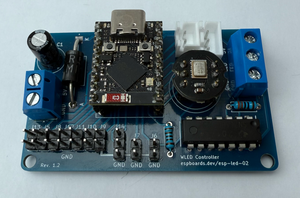

Процесс сборки аналогичен v1. Помните: сначала паяем самые плоские детали (резисторы, диод), затем микросхемы и разъемы, и в самом конце — крупный конденсатор.
Прошивка и настройка

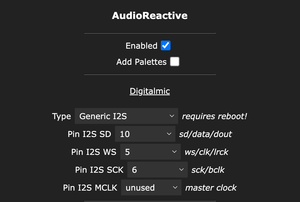

Прошивка WLED делается через install.wled.me. После установки не забудьте поменять пины:
Для пульта выберите тип 44-key RGB и GPIO 12.
Заключение
ESP-LED-02 — это эволюция DIY-контроллеров. Мы убрали мелкие недочеты первой версии и дали огромный простор для творчества. Теперь это не просто плеер эффектов, а полноценная база для умного освещения вашего дома.
Проектые файлы и заказ
Плата доступна для заказа на PCBWay: 👉 Заказать ESP‑LED‑02 на PCBWay
Удачной пайки!
