ESP32 и 433 МГц: Чтение кодов EV1527 через RMT

Вернуться в блог

Использование периферийного устройства RMT (Remote Control) в ESP32 позволяет реализовать надежный прием и передачу RF-сигналов на частоте 433 МГц без нагрузки на основное ядро процессора.

Содержание

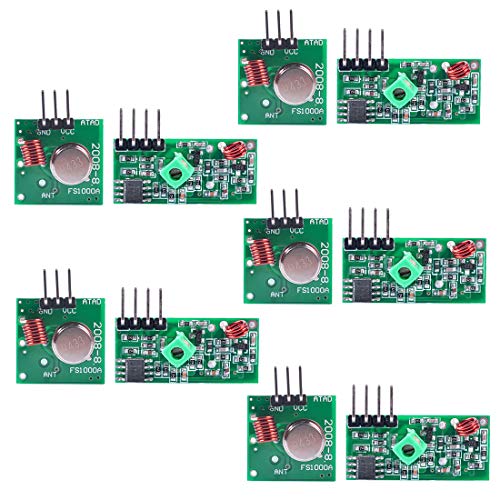

Для реализации проекта по захвату и воспроизведению сигналов 433 МГц (например, для открытия гаражных ворот или управления умными розетками) вам понадобятся:

RMT (Remote Control Transceiver) — это специализированный аппаратный блок в ESP32, изначально разработанный для ИК-сигналов. Однако благодаря его гибкости он идеально подходит для любых протоколов, основанных на длительности импульсов, включая RF 433МГц.

Основные возможности RMT:

• Точное формирование временных интервалов (микросекунды).
• Работа в фоновом режиме через прерывания и DMA.
• Наличие нескольких независимых каналов (прием и передача одновременно).

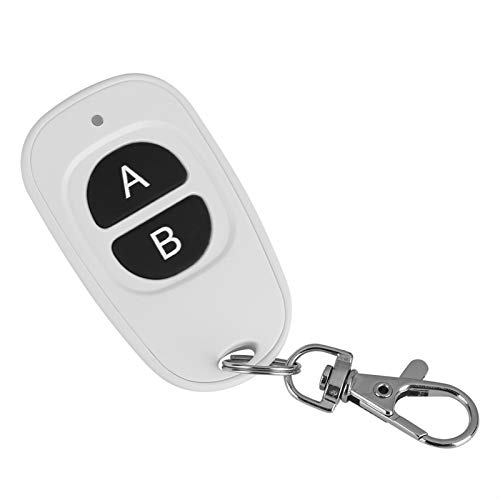

EV1527 — популярный протокол для беспроводных устройств. Он использует модуляцию ASK (Amplitude Shift Keying) и передает 24 бита данных: 20 бит уникального адреса устройства и 4 бита данных (кнопки).

Важно помнить, что данные передаются открытым текстом. Это упрощает интеграцию в умный дом, но делает устройства уязвимыми для «код-грабберов».

Пример инициализации RMT для приема на Arduino Core:

#include <RMT.h>
#define RMT_CHANNEL 0

void setup() {
  RMT.begin();
  pinMode(RMT.rxChannelToInput(RMT_CHANNEL), INPUT);
  RMT.addCarrier(RMT_CHANNEL, 38000); // Настройка несущей
  RMT.enableRx(RMT_CHANNEL);
}

Для передачи кода используется аналогичный подход, где массив длительностей импульсов передается в буфер RMT. Это позволяет имитировать нажатие кнопки пульта с идеальной точностью.

Использование ESP32 и периферии RMT — самый профессиональный способ работы с радиочастотными сигналами 433 МГц. Это избавляет от необходимости писать сложные обработчики прерываний и позволяет создавать надежные мосты между классическими радио-пультами и современными системами умного дома через WiFi.
