Сравнение модулей камер ESP32: OV2640, OV5640, OV3660 и OV7670

Вернуться в блог

Выбор правильного модуля камеры для ESP32 может быть непростой задачей. Этот гид поможет вам разобраться в отличиях между популярными сенсорами OmniVision и выбрать идеальный вариант для вашего проекта.

Содержание

• Для большинства проектов: OV2640
• QR-коды и качественные фото: OV5640 AF
• ИИ и распознавание лиц: OV3660
• Только для обучения: OV7670

Путаница с модулями камер

Мой первый проект на ESP32-CAM был дверным звонком. Плата пришла с камерой, я прошил код, и всё заработало… почти. Днем всё было отлично, но вечером в коридоре изображение становилось размытым и шумным. Я потратил часы на настройку кода, пока не понял: проблема была в сенсоре, а не в коде.

Не все модули камер ESP32 одинаковы. Выбранный вами сенсор влияет на качество изображения, частоту кадров, работу при слабом освещении и возможность автофокусировки.

Камеры серии “OV” — OV2640, OV5640, OV3660 — производятся компанией OmniVision. Они используются повсюду: от ноутбуков до медицинских приборов.

Почему ESP32 использует именно их?

1. Проверенная совместимость. Драйверы Espressif построены вокруг этих сенсоров.
2. Встроенное сжатие JPEG. Сенсоры сами сжимают поток, экономя ресурсы ESP32.
3. Доступность. Они массово производятся, поэтому стоят дешево.

Цифра в названии примерно указывает на разрешение:

• OV2640: 2 Мп
• OV5640: 5 Мп
• OV3660: 3 Мп (более новый)
• OV7670: 0.3 Мп (устаревший)

Вы новичок? Просто купите готовую плату (ESP32-CAM, Freenove S3) с уже установленной камерой. Отдельные модули нужны для апгрейда или кастомных сборок.

Совместимость разъемов: OV2640, OV5640 и OV3660 используют один и тот же 24-пиновый шлейф. Вы можете просто поменять модуль на плате, изменив тип камеры в коде (OV7670 — исключение, у него другой интерфейс).

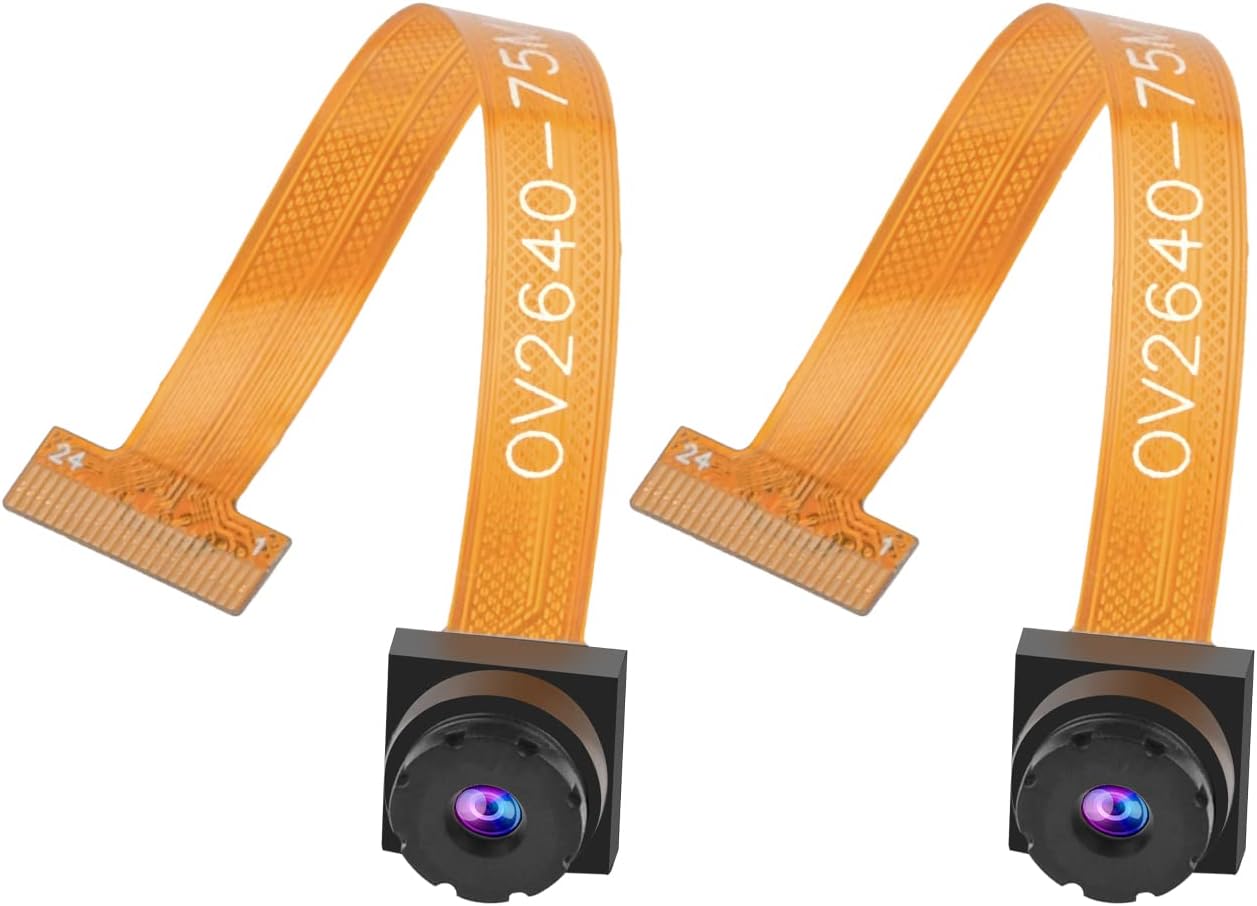

Это самая популярная камера для ESP32-CAM. Она надежна, для неё написано сотни уроков, и она просто работает.

Плюсы:

• Максимальная совместимость.
• Высокий FPS. 25-30fps при VGA.
• Аппаратный JPEG. Минимум нагрузки на процессор.

Ограничения:

• Фиксированный фокус.
• Среднее качество при плохом свете.

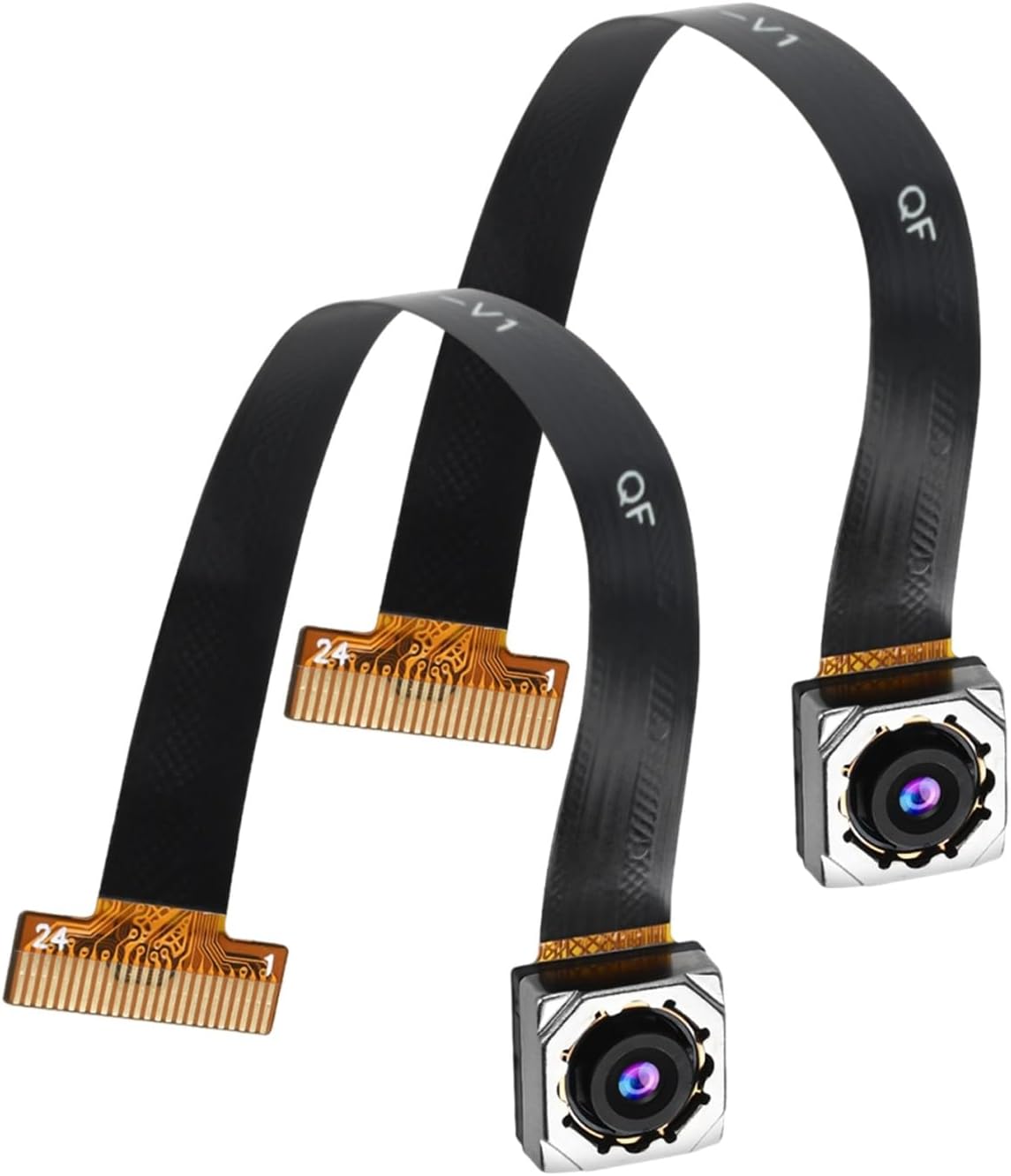

Если вам нужно сканировать QR-коды или делать детализированные фото — это ваш выбор. В версии AF есть моторчик автофокуса, что критично для макросъемки.

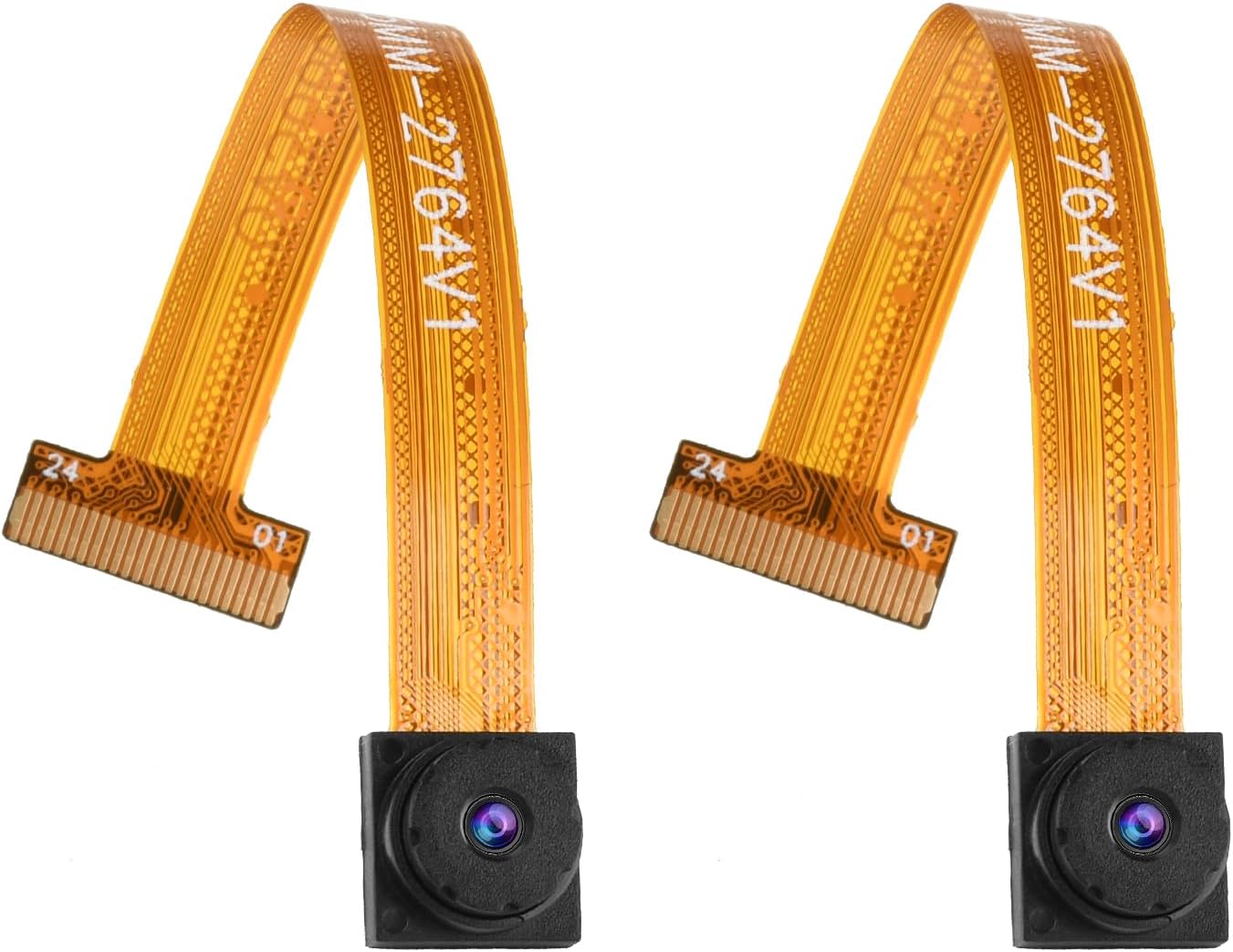

Этот сенсор часто идет в паре с ESP32-S3. Его главная фишка — улучшенная светочувствительность, что критично для алгоритмов распознавания лиц в темных помещениях.

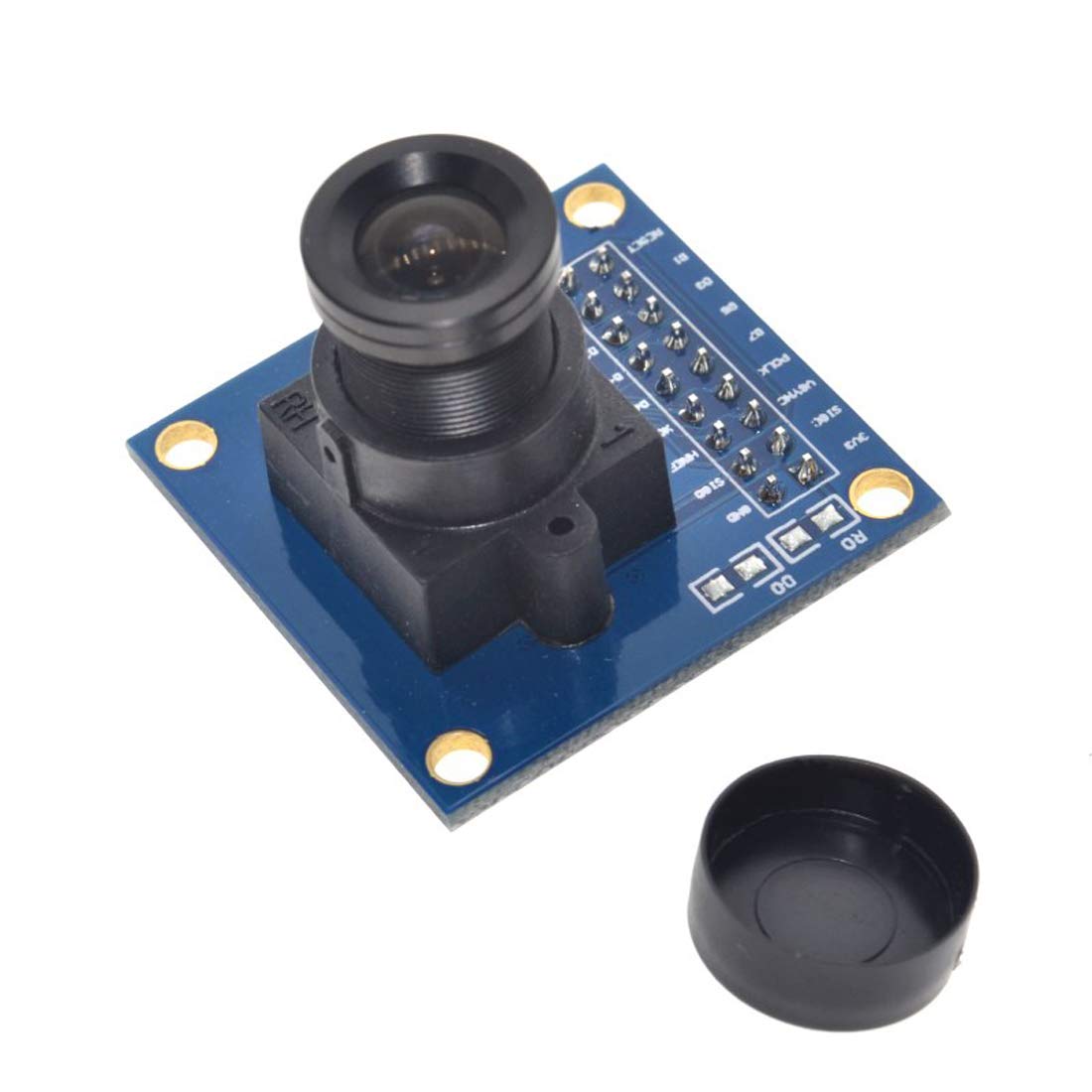

Я не рекомендую его для реальных проектов. У него нет аппаратного JPEG, низкое разрешение (VGA) и куча проводов вместо удобного шлейфа. Купите его только если хотите понять, как работают параллельные интерфейсы видео на низком уровне.
