Strapping-пины (загрузочные контакты) — это критически важные выводы ESP32, которые определяют поведение чипа при запуске: от режима прошивки до напряжения питания Flash-памяти.
Содержание
Обзор
Быстрая справка по чипам

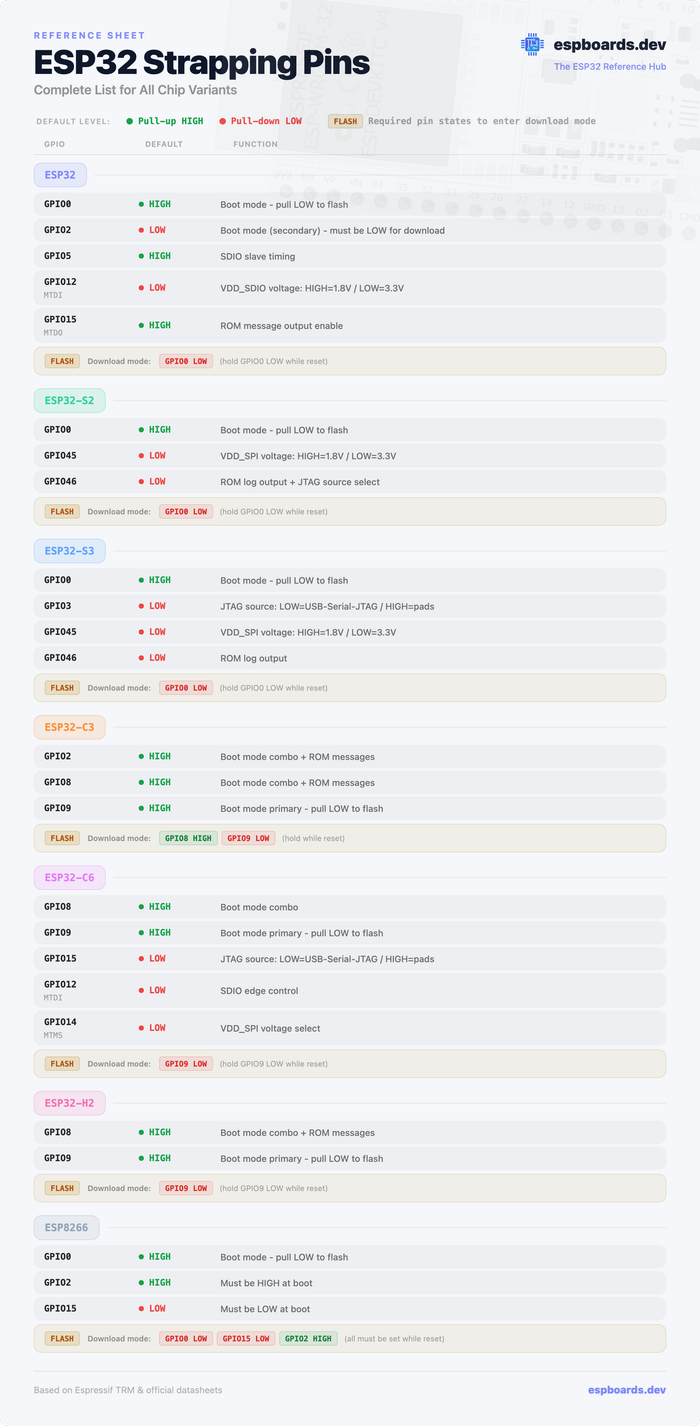

Загрузочные пины по моделям
| Чип | Strapping Пины | Триггер режима прошивки |
|---|---|---|
| ESP32 | GPIO0, GPIO2, GPIO5, GPIO12, GPIO15 | GPIO0 LOW при загрузке |
| ESP32-S3 | GPIO0, GPIO3, GPIO45, GPIO46 | GPIO0 LOW при загрузке |
| ESP32-C3 | GPIO2, GPIO8, GPIO9 | GPIO9 LOW + GPIO8 HIGH |
| ESP32-C6 | GPIO8, GPIO9, GPIO15, MTDI, MTMS | GPIO9 LOW при загрузке |
Функции
Основные функции пинов
Strapping-пины определяют четыре ключевых параметра при старте:
- Режим загрузки: выбор между режимом прошивки (Download) и выполнением программы (Normal).
- Напряжение Flash-памяти: 1.8V или 3.3V для SPI шины (обычно через GPIO12 или GPIO45).
- Отладка (JTAG): маршрутизация сигналов JTAG через USB или физические пины.
- Логи загрузки (ROM Messages): включение или отключение вывода сервисной информации в UART.
Детализация
Strapping-пины по версиям

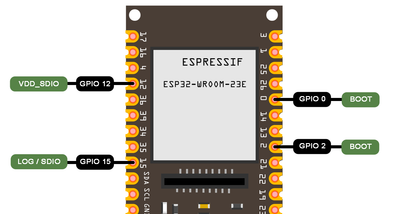

ESP32 (Original)
- GPIO0: Главный пин режима загрузки (LOW — прошивка, HIGH — работа).
- GPIO12 (MTDI): Выбор напряжения VDD_SDIO. Если при старте на нем HIGH, чип выставит 1.8V для Flash, что может привести к сбою, если ваша память на 3.3V.
- GPIO15 (MTDO): Управление выводом отладочных сообщений ROM при загрузке.
ESP32-S3
- GPIO0: Управление режимом загрузки.
- GPIO45: Выбор напряжения VDD_SPI (1.8V / 3.3V).
- GPIO46: Логи загрузки ROM.
Практика
Использование как обычный GPIO
Да, вы можете использовать эти пины как обычные входы или выходы после того, как ESP32 загрузится. Однако нужно соблюдать важные правила:
- Избегайте сильных подтяжек: если вы подключите кнопку к GPIO0 без резистора, которая будет зажата при включении питания, ESP32 уйдет в режим прошивки вместо запуска вашей программы.
- Используйте последовательные резисторы (1к–10кОм): при подключении периферии к загрузочным пинам, чтобы внутренние подтяжки ESP32 могли корректно отработать в первые миллисекунды запуска.
Итог
Заключение
Главный совет
При проектировании собственных плат всегда оставляйте strapping-пины для второстепенных функций и никогда не подключайте к ним компоненты, которые могут принудительно изменить их логический уровень в момент подачи питания.
