Adafruit Feather ESP32 V2
Adafruit Feather ESP32 V2 — это мощная плата разработки на базе микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 8 МБ flash-памяти.
О плате Adafruit Feather ESP32 V2
Adafruit Feather ESP32 V2 — это мощная и компактная плата разработки из популярной серии Feather. Она построена на базе микроконтроллера ESP32, поддерживает Wi-Fi и Bluetooth, и оснащена разъемом USB-C для программирования и питания. Особенностью платы является наличие встроенной системы зарядки LiPo аккумуляторов с возможностью мониторинга напряжения и низким энергопотреблением в спящем режиме, что делает её идеальной для автономных IoT-проектов. На плате установлено 8 МБ flash-памяти для хранения кода и данных.Где купить Adafruit Feather ESP32 V2
Цена от
$19.95 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнёрские ссылки.
Технические характеристики
Полные спецификации оборудования для Adafruit Feather ESP32 V2
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Adafruit Feather ESP32 V2 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Adafruit Feather ESP32 V2 в меню плат.
[env:adafruit_feather_esp32_v2] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Adafruit Feather ESP32 V2 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_upload.flash_size = 8MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32:
board: esp32dev
framework:
type: arduino # или "esp-idf"
Adafruit Feather ESP32 V2 - 240 МГц ESP32
Flash: 8MB | USB: N/A</code></pre>
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py — команда прошивки
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 8MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

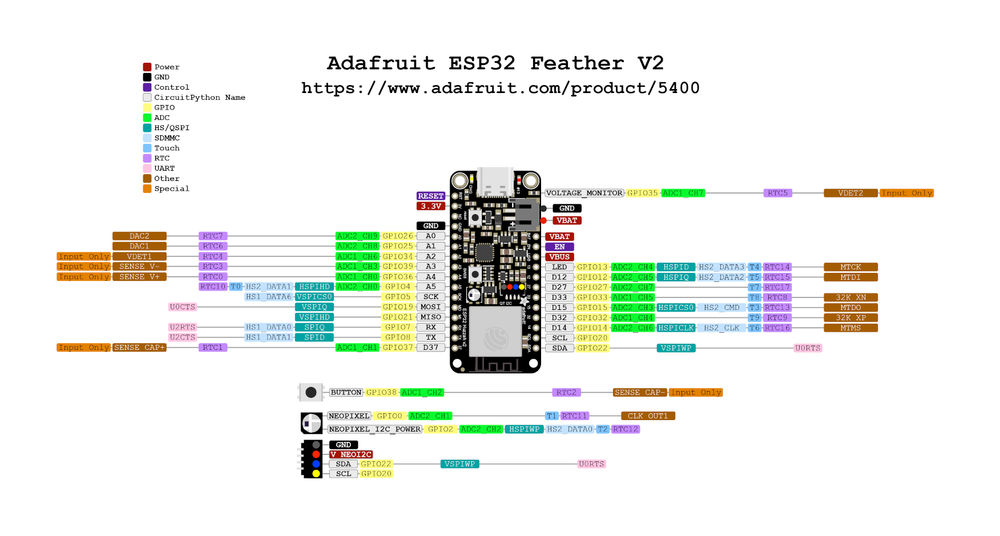

Схема распиновки Adafruit Feather ESP32 V2
Полная справка по выводам Adafruit Feather ESP32 V2
Распиновка Adafruit Feather ESP32 V2 обеспечивает доступ к широкому спектру GPIO и специализированным интерфейсам. Плата включает в себя разъем для аккумулятора с системой зарядки, UART, I2C, SPI и множество аналоговых входов. Большинство пинов поддерживают PWM и прерывания, что делает её универсальным инструментом для портативной электроники.
Полезные ссылки
Даташиты и ресурсы для Adafruit Feather ESP32 V2
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
Пин
Аналог
Тач
PWM
Другое
0
A11
T1
PWM
1
PWM
TX0
2
A12
T2
PWM
3
PWM
RX0
4
A10
T0
PWM
5
PWM
SS
12
A15
T5
PWM
13
A14
T4
PWM
14
A16
T6
PWM
15
A13
T3
PWM
16
PWM
17
PWM
18
PWM
SCK
19
PWM
MISO
21
PWM
SDA
22
PWM
SCL
23
PWM
MOSI
25
A18
PWM
DAC1
26
A19
PWM
DAC2
27
A17
T7
PWM
32
A4
T9
PWM
33
A5
T8
PWM
34
A6
35
A7
36
A0
39
A3
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Adafruit Feather ESP32 V2
Настройка
Значение
Инструмент загрузчика
esptool_py
Инструмент сетевой загрузки
esp_ota
Адрес загрузчика
0x1000
Режим Flash
DIO
Максимальный размер
8МБ
