Adafruit Feather ESP32-S3 Reverse TFT
Adafruit Feather ESP32-S3 Reverse TFT — это мощная и элегантная плата разработки, оснащенная микроконтроллером ESP32-S3 и ярким цветным TFT-дисплеем диагональю 1.14 дюйма. Благодаря «реверсивному» расположению экрана, плата идеально подходит для создания носимых устройств и компактных гаджетов с выводом информации на лицевую панель.
О плате Adafruit Feather ESP32-S3 Reverse TFT
Adafruit Feather ESP32-S3 Reverse TFT — это вершина инженерной мысли в линейке Feather. Плата базируется на мощном чипе ESP32-S3 с двухъядерным процессором, поддержкой векторных вычислений для ИИ и расширенными возможностями ввода-вывода. Главная особенность — цветной IPS дисплей 240x135 пикселей, который распаян на обратной стороне платы. Это позволяет монтировать плату так, чтобы экран был направлен на пользователя через вырез в корпусе, а все компоненты и разъемы оставались внутри. Также плата включает в себя разъем STEMMA QT для простого подключения датчиков и зарядное устройство для LiPo аккумуляторов.Технические характеристики
Полные спецификации оборудования для Adafruit Feather ESP32-S3 Reverse TFT
Связь и дисплей
Микроконтроллер
✨ Питание и периферия
Быстрая настройка
Конфигурации для быстрого старта на Adafruit Feather ESP32-S3 Reverse TFT.
Убедитесь, что установлен пакет esp32 версии 2.0.6 или выше. При первой прошивке может потребоваться вход в режим Bootloader (удерживая кнопку BOOT при подключении или сбросе).
[env:adafruit_feather_esp32s3_reversetft] platform = espressif32 board = adafruit_feather_esp32s3_reversetft framework = arduino
; Настройки памяти для Reverse TFT версии board_build.arduino.memory_type = opi_opi board_build.f_flash = 80000000L board_build.flash_mode = opi
esp32: board: adafruit_feather_esp32s3_reversetft framework: type: arduinoКонтроллер дисплея: ST7789 via SPI
Пин подсветки: GPIO45
Пин питания I2C/TFT: GPIO7
Для работы дисплея в ESPHome используйте компонент spi и st7789v. Не забудьте включить питание периферии через GPIO7.
Схема распиновки (Pinout)

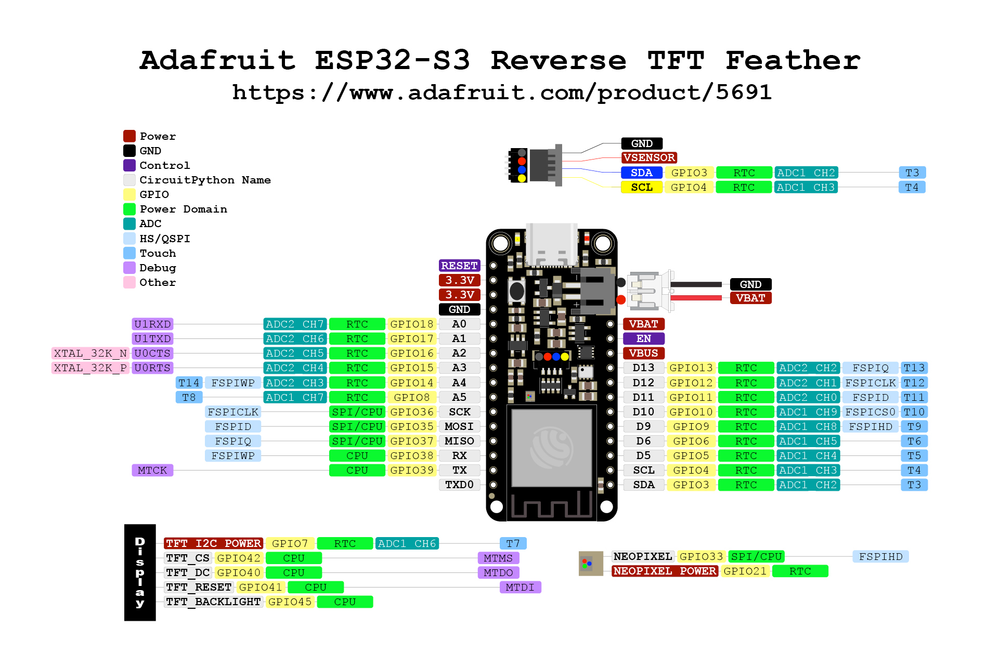

Графическая и табличная схема выводов Adafruit Feather ESP32-S3 Reverse TFT
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
