Adafruit Feather ESP32-S3 2MB PSRAM
Adafruit Feather ESP32-S3 2MB PSRAM — это высокопроизводительная плата разработки на базе мощного микроконтроллера ESP32-S3 со встроенной поддержкой Wi-Fi и Bluetooth LE. Она сочетает в себе популярный форм-фактор Feather с расширенными возможностями памяти (4 МБ Flash и 2 МБ PSRAM), встроенной зарядкой LiPo и разъемом STEMMA QT.
О плате Adafruit Feather ESP32-S3 2MB PSRAM
Adafruit Feather ESP32-S3 2MB PSRAM — это мощная и универсальная плата разработки, объединившая в себе все преимущества экосистемы Feather с огромными возможностями чипа ESP32-S3. Благодаря двухъядерному процессору с тактовой частотой 240 МГц и наличию 2 МБ дополнительной PSRAM, эта плата идеально справляется с задачами обработки звука, работы с графическими интерфейсами и вычислений на основе машинного обучения.Особое внимание уделено удобству пользователя: на плате расположен разъем USB-C, встроенная схема зарядки LiPo аккумуляторов с датчиком напряжения MAX17048, а также разъем STEMMA QT для быстрого подключения сенсоров и модулей без использования паяльника. Форм-фактор Feather обеспечивает совместимость с огромным количеством расширений (FeatherWings).
Где купить Adafruit Feather ESP32-S3 2MB PSRAM
Цена от
$19.95 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные аппаратные спецификации Adafruit Feather ESP32-S3 2MB PSRAM
Беспроводная связь и интерфейсы
Микроконтроллер
✨ Возможности и пины
Конфигурации для быстрого старта
Готовые настройки для Adafruit Feather ESP32-S3 2MB PSRAM для различных сред разработки.
В Arduino IDE откройте Boards Manager (Менеджер плат), установите пакет "esp32" от Espressif. Выберите Adafruit Feather ESP32-S3 2MB PSRAM. Рекомендуется установить OPI PSRAM в настройках для активации внешней памяти.
[env:adafruit_feather_esp32s3] platform = espressif32 board = adafruit_feather_esp32s3_nopsram # См. примечание ниже framework = arduino
; Оптимизированная конфигурация для версии с 2MB PSRAM board_build.arduino.memory_type = qio_opi board_build.flash_mode = qio board_build.psram_type = opi build_flags = -DBOARD_HAS_PSRAM -DARDUINO_USB_MODE=1 -DARDUINO_USB_CDC_ON_BOOT=1
Для работы с PSRAM необходимо добавить флаги -DBOARD_HAS_PSRAM и правильно настроить board_build.arduino.memory_type.
esp32:
board: adafruit_feather_esp32s3
variant: esp32s3
framework:
type: arduino
Включение PSRAM для ESPHome
psram:
Настройка NeoPixel
light:
platform: neopixelbus type: GRB pin: GPIO33 name: “Feather NeoPixel” num_leds: 1
Используйте psram: без дополнительных параметров в YAML, чтобы ESPHome автоматически инициализировал внешнюю память на поддерживаемых платах.

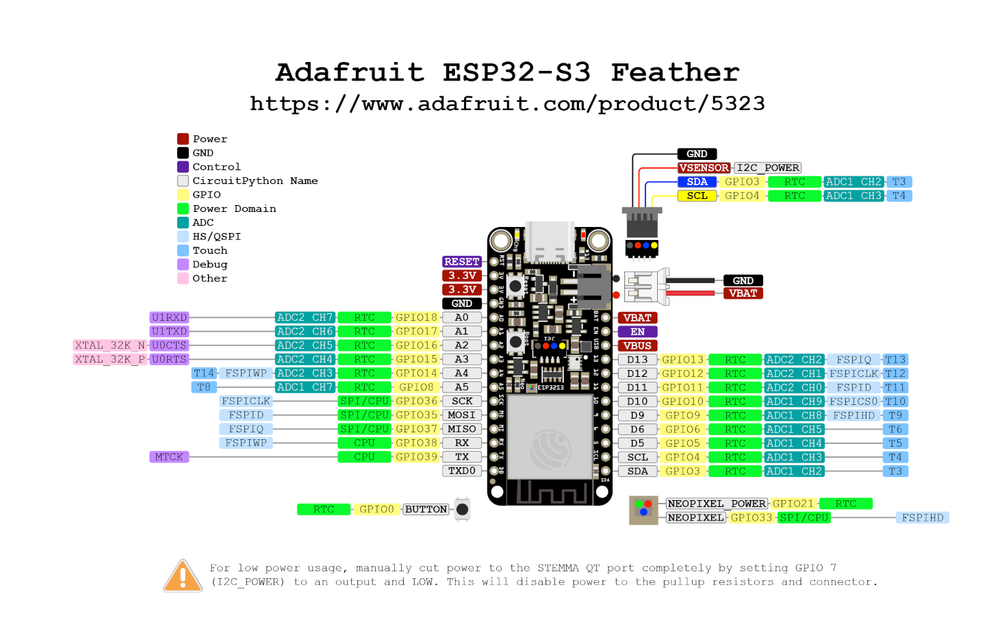

Схема распиновки Adafruit Feather ESP32-S3 2MB PSRAM
Графическая и табличная справка по GPIO выводам
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
