Adafruit ItsyBitsy ESP32
Adafruit ItsyBitsy ESP32 — это сверхкомпактная и мощная плата разработки в классическом форм-факторе ItsyBitsy. Созданная на базе системы-в-пакете (SiP) ESP32-PICO-V3-02, она предлагает невероятную производительность в миниатюрном корпусе, идеально подходя для носимой электроники и миниатюрных IoT-устройств.
О плате Adafruit ItsyBitsy ESP32
ItsyBitsy ESP32 — это миниатюрная плата, которая сочетает в себе все преимущества мощного контроллера ESP32 и компактность серии ItsyBitsy. Использование чипа ESP32-PICO-V3-02 позволило разместить на крошечной площади не только двухъядерный процессор с тактовой частотой 240 МГц, но и 8 МБ флэш-памяти вместе с 2 МБ PSRAM. Плата оснащена USB-C разъемом для программирования и питания, встроенным NeoPixel светодиодом и выходом Vhi (высокое напряжение) для прямого питания адресных светодиодных лент 5В. Это идеальное решение для создания «умных» гаджетов, где размер имеет значение.Где купить Adafruit ItsyBitsy ESP32
Цена от
$14.95
Наличие и цены могут варьироваться в зависимости от региона и условий поставки.
Технические характеристики
Полные спецификации оборудования для Adafruit ItsyBitsy ESP32
Связь
Микроконтроллер и Память
✨ Интерфейсы и фичи
Быстрая настройка
Конфигурации для быстрого старта на Adafruit ItsyBitsy ESP32 — автоматически оптимизированы для этой платы.
Для корректной работы убедитесь, что у вас установлена последняя версия ядра esp32 от Espressif в Boards Manager.
[env:adafruit_itsybitsy_esp32] platform = espressif32 board = adafruit_itsybitsy_esp32 framework = arduino
; Расширенные настройки для ESP32-PICO-V3-02 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_mode = dio board_build.flash_size = 8MB board_upload.flash_size = 8MB
При использовании свежих версий PlatformIO данный профиль доступен «из коробки».
esp32: board: esp32dev framework: type: arduinoAdafruit ItsyBitsy ESP32 (ESP32-PICO-V3-02)
Flash: 8MB | PSRAM: 2MB
Так как ItsyBitsy ESP32 использует Pico-V3-02, значение esp32dev обеспечит базовую совместимость. См. документацию ESPHome для тонкой настройки GPIO.

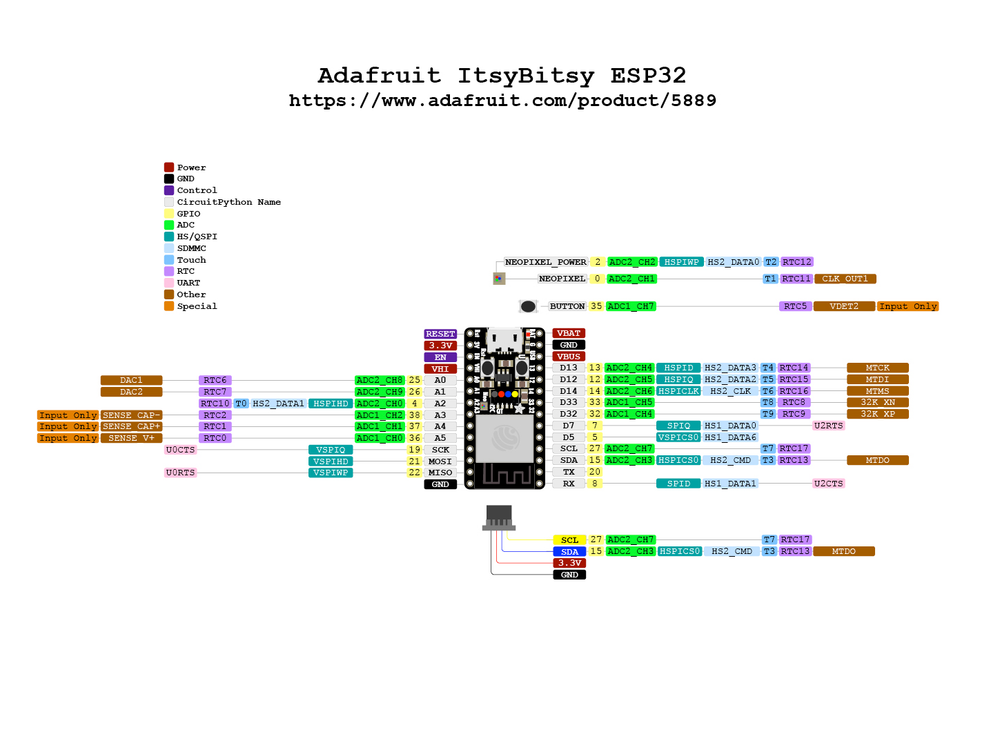

Схема распиновки Adafruit ItsyBitsy ESP32
Полная справочная информация по функциональному назначению каждого вывода.
Питание
Плата может питаться через USB-C (5В) или через вывод BAT от аккумулятора (макс. 6В). Встроенный регулятор AP2112 выдает стабильные 3.3В для питания чипа и периферии. Вывод Vhi подключен напрямую к USB-питанию (или напряжению на BAT) через ключ, что делает его безопасным для питания 5В светодиодов.GPIO и Интерфейсы
Выведено 28 портов ввода-вывода. Поддерживаются 2 x UART, 3 x SPI (включая один внутренний для флэш), и 2 x I2C. Все GPIO могут работать в режиме PWM. Кнопка BOOT на плате подключена к GPIO 0 и может быть использована в пользовательских программах.Полезные ссылки
Официальные ресурсы и вспомогательные материалы для разработчиков.
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
