Adafruit MagTag 2.9"
Adafruit MagTag 2.9" — это специализированная плата разработки на базе мощного микроконтроллера ESP32-S2 с архитектурой XTENSA. Она оснащена 2.9-дюймовым E-Ink дисплеем, что делает её идеальным выбором для создания энергоэффективных информационных панелей и IoT-устройств.
О плате Adafruit MagTag 2.9"
Adafruit MagTag 2.9" — это уникальное решение «все в одном» для разработчиков IoT. В основе платы лежит чип ESP32-S2, который обеспечивает нативную поддержку USB и отличную производительность. Главной особенностью является 2.9-дюймовый электронно-бумажный (E-Ink) дисплей с разрешением 296x128 пикселей, который сохраняет изображение даже при полном отключении питания. Плата дополнена четырьмя RGB-светодиодами NeoPixel, акселерометром для определения ориентации, кнопками управления и разъемом для подключения LiPoly аккумулятора, что делает её идеальной для портативных информационных панелей, ценников или погодных станций.Где купить Adafruit MagTag 2.9"
Цена от
$34.95
Цены могут меняться. Проверяйте актуальную стоимость на сайтах поставщиков.
Технические характеристики
Полные спецификации оборудования для Adafruit MagTag 2.9"
Связь и дисплей
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Adafruit MagTag 2.9" — настраивайте ваше окружение разработки.
Для корректной работы последовательного порта убедитесь, что в меню Tools включена опция USB CDC On Boot.
[env:adafruit_magtag29_esp32s2] platform = espressif32 board = adafruit_magtag29_esp32s2 framework = arduino
; Оптимальная конфигурация для Adafruit MagTag board_build.mcu = esp32s2 board_build.f_cpu = 240000000L board_build.flash_mode = dio monitor_speed = 115200
Используйте официальный профиль adafruit_magtag29_esp32s2 для полной поддержки всех компонентов платы.
esp32:
board: adafruit_magtag29_esp32s2
framework:
type: arduino
Конфигурация дисплея MagTag (Waveshare 2.9in variant)
display:
platform: waveshare_epaper id: magtag_display cs_pin: 8 dc_pin: 7 busy_pin: 5 reset_pin: 6 model: 2.9in full_update_every: 30
Пример конфигурации для работы с E-Ink дисплеем. См. Waveshare E-Paper в документации ESPHome.

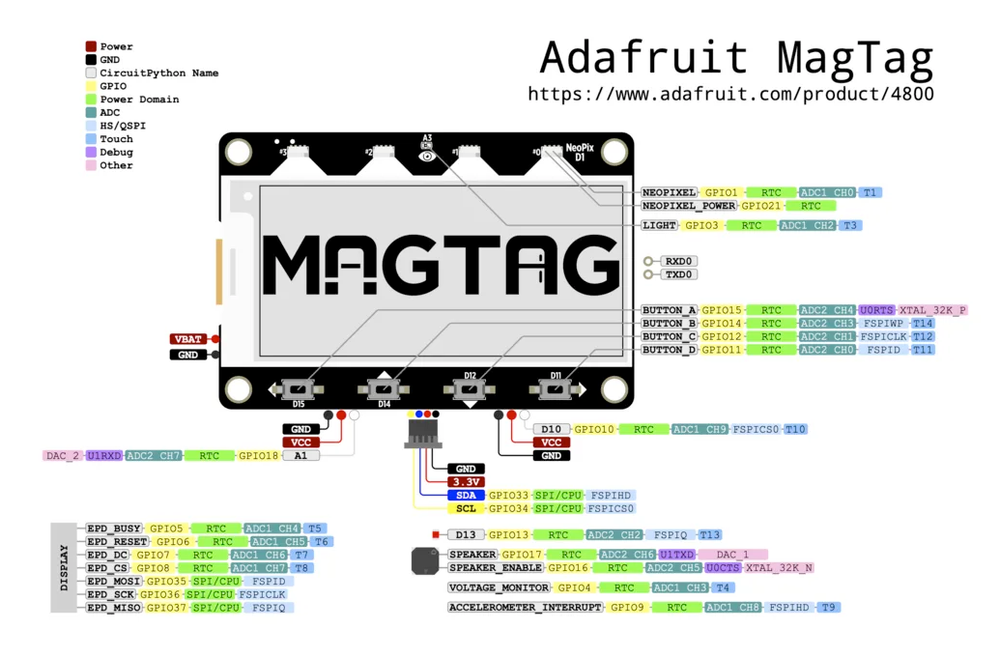

Схема распиновки Adafruit MagTag 2.9"
Полная справка по выводам и периферии Adafruit MagTag 2.9"
Полезные ссылки
Ресурсы и техническая документация для Adafruit MagTag 2.9"
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S2
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | |
| 2 | A1 | T2 | PWM | |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | |
| 11 | A10 | T11 | PWM | |
| 12 | A11 | T12 | PWM | |
| 13 | A12 | T13 | PWM | |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | DAC1 | |
| 18 | A17 | PWM | DAC2 | |
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 26 | PWM | |||
| 33 | PWM | SDA | ||
| 34 | PWM | SCL | ||
| 35 | PWM | SCK | ||
| 36 | PWM | MISO | ||
| 37 | PWM | MOSI | ||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | SS | ||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Adafruit MagTag 2.9\
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4 МБ |
