Adafruit QT Py ESP32-PICO
Adafruit QT Py ESP32-PICO — это ультракомпактная плата разработки на базе мощного микроконтроллера ESP32-PICO-V3-02 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 8 МБ flash-памяти и 2 МБ PSRAM.
О плате Adafruit QT Py ESP32-PICO
Adafruit QT Py ESP32-PICO — это ультракомпактная и мощная плата разработки, объединяющая возможности полноценного чипа ESP32 с миниатюрным форм-фактором QT Py. Она идеально подходит для создания миниатюрных IoT-устройств, носимой электроники и проектов, требующих высокой производительности при ограниченном пространстве. Благодаря разъему STEMMA QT, вы можете подключать сотни датчиков и аксессуаров по шине I2C без пайки. Плата оснащена чипом ESP32-PICO-V3-02, который включает в себя микроконтроллер, антенну и дополнительную PSRAM, что значительно упрощает разработку сложных приложений.Где купить Adafruit QT Py ESP32-PICO
Цена от
$12.50 за штуку
Технические характеристики
Полные спецификации оборудования для Adafruit QT Py ESP32-PICO
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Adafruit QT Py ESP32-PICO — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Adafruit QT Py ESP32 в меню плат.
[env:adafruit_qtpy_esp32_pico] platform = espressif32 board = adafruit_qtpy_esp32 framework = arduino
; Точная конфигурация железа для Adafruit QT Py ESP32-PICO board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_build.partitions = default_8MB.csv build_flags = -D BOARD_HAS_PSRAM -mfix-esp32-psram-cache-issue
Проверьте реестр плат PlatformIO для получения актуальных обновлений манифеста.
esp32: board: adafruit_qtpy_esp32 framework: type: arduinoAdafruit QT Py ESP32-PICO - 240 МГц ESP32
Flash: 8MB | PSRAM: 2MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 8MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл.

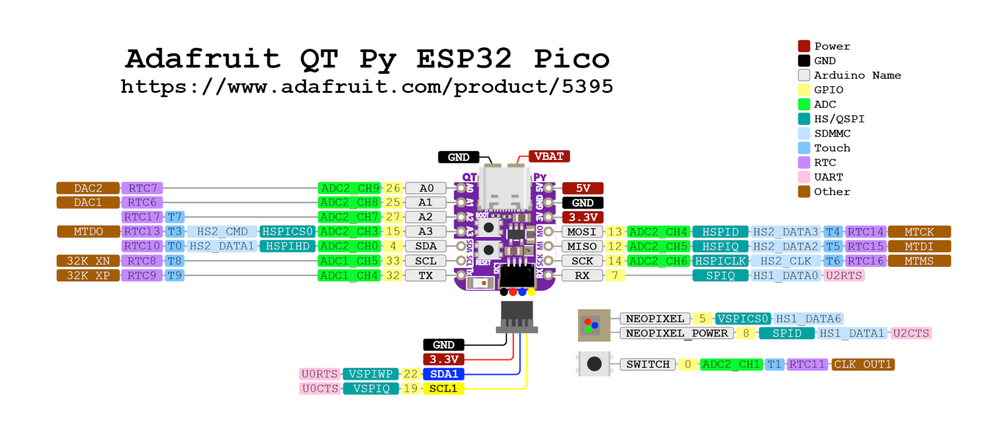

Схема распиновки Adafruit QT Py ESP32-PICO
Полная справка по выводам Adafruit QT Py ESP32-PICO
Полезные ссылки
Ресурсы и документация для Adafruit QT Py ESP32-PICO
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Adafruit QT Py ESP32-PICO
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 8МБ |
