Adafruit QT Py ESP32-S2
Adafruit QT Py ESP32-S2 — это ультракомпактная плата разработки на базе современного микроконтроллера ESP32-S2. Обладая архитектурой XTENSA, она работает на частоте до 240 МГц, имеет встроенную поддержку USB (native) и 4 МБ flash-памяти, что делает её идеальной для миниатюрных носимых гаджетов и умных сенсоров.
О плате Adafruit QT Py ESP32-S2
Adafruit QT Py ESP32-S2 — это квинтэссенция компактности и функциональности. Несмотря на свой крошечный размер (всего 20х17.5 мм), плата оснащена мощным чипом ESP32-S2 с поддержкой Wi-Fi и нативного USB, что позволяет ей эмулировать клавиатуру, мышь или накопитель. Главной особенностью является разъем STEMMA QT (совместимый с Qwiic), позволяющий подключать сотни датчиков и аксессуаров без пайки. На борту также есть RGB-светодиод NeoPixel, кнопка Reset и кнопка Boot, которая также может использоваться пользователем.Где купить Adafruit QT Py ESP32-S2
Технические характеристики
Полные спецификации оборудования для Adafruit QT Py ESP32-S2
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Adafruit QT Py ESP32-S2 — оптимальные параметры для среды разработки.
Для прошивки через USB-C убедитесь, что в меню плат выбран пакет esp32 от Espressif. Если плата не определяется в режиме загрузки, зажмите кнопку BOOT и нажмите RESET.
[env:adafruit_qtpy_esp32s2] platform = espressif32 board = adafruit_qtpy_esp32s2 framework = arduino
; Настройки для Adafruit QT Py ESP32-S2 board_build.mcu = esp32s2 board_build.f_cpu = 240000000L board_build.flash_mode = dio
Используйте официальный идентификатор платы adafruit_qtpy_esp32s2 для правильной настройки всех параметров.
esp32: board: esp32-s2-saola-1 variant: esp32s2 framework: type: arduinoAdafruit QT Py ESP32-S2
Используется как компактный контроллер датчиков
Вставьте в .yaml файл устройства. Обратите внимание, что для ESP32-S2 может потребоваться выбор подходящей базовой платы, если специфическая модель еще не добавлена в ESPHome.
esptool.py \
--chip esp32s2 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0x10000 firmware.bin
Установка: pip install esptool. Для ESP32-S2 смещение загрузчика обычно составляет 0x1000.

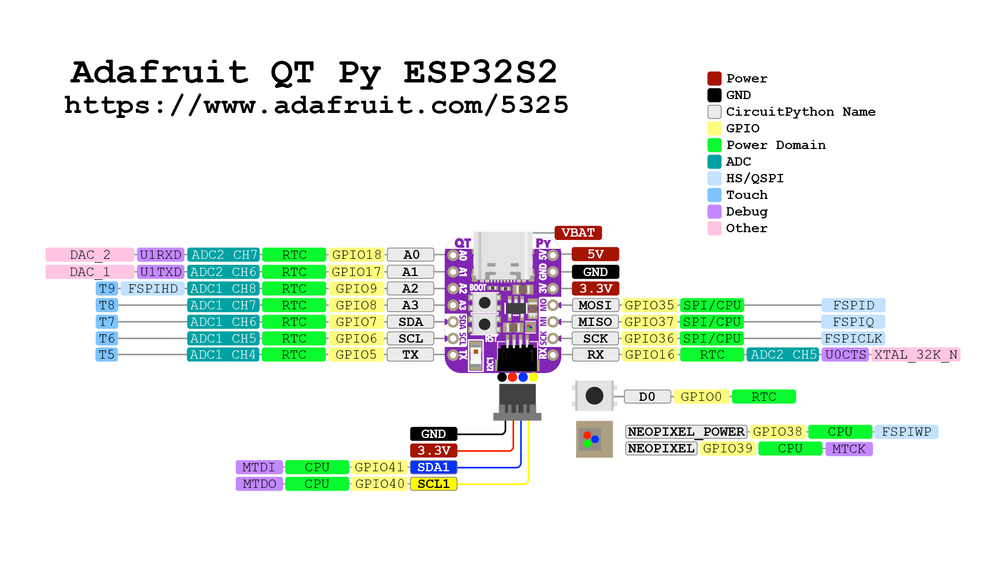

Схема распиновки Adafruit QT Py ESP32-S2
Распиновка Adafruit QT Py ESP32-S2 разработана для максимальной совместимости с серией QT Py.
Полезные ссылки
Официальные ресурсы и технические данные
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S2
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | |
| 2 | A1 | T2 | PWM | |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | |
| 11 | A10 | T11 | PWM | |
| 12 | A11 | T12 | PWM | |
| 13 | A12 | T13 | PWM | |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | DAC1 | |
| 18 | A17 | PWM | DAC2 | |
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 26 | PWM | |||
| 33 | PWM | SDA | ||
| 34 | PWM | SCL | ||
| 35 | PWM | SCK | ||
| 36 | PWM | MISO | ||
| 37 | PWM | MOSI | ||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | SS | ||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM |
