Adafruit QT Py ESP32-S3 No PSRAM
Adafruit QT Py ESP32-S3 No PSRAM — это невероятно компактная отладочная плата на базе современного микроконтроллера ESP32-S3. Несмотря на свои размеры (всего 20 x 17.5 мм), она обладает внушительной мощностью с частотой процессора до 240 МГц, встроенным Wi-Fi, Bluetooth 5 (LE) и 8 МБ flash-памяти.
О плате Adafruit QT Py ESP32-S3 No PSRAM
Adafruit QT Py ESP32-S3 — это сверхкомпактная плата в фирменном форм-факторе QT Py, ориентированная на применение в портативной электронике и носимых устройствах. Данная версия поставляется без внешней PSRAM (No PSRAM), что делает её отличным выбором для проектов, где достаточно встроенной памяти ESP32-S3, и требуется максимальная миниатюризация.
Плата оснащена разъемом USB-C для программирования и питания, а также портом STEMMA QT (Qwiic compatible), который позволяет подключать сотни датчиков и исполнительных механизмов по шине I2C без пайки. На борту также имеется встроенный NeoPixel светодиод и кнопка сброса (reset).
Где купить Adafruit QT Py ESP32-S3
Цена от
$12.50 per unit
Цены указаны в справочных целях и могут быть изменены.
Технические характеристики
Полные спецификации оборудования для Adafruit QT Py ESP32-S3 No PSRAM
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Adafruit QT Py ESP32-S3 No PSRAM — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.x откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Adafruit QT Py ESP32-S3 No PSRAM в меню плат.
[env:adafruit_qtpy_esp32s3_nopsram] platform = espressif32 board = adafruit_qtpy_esp32s3_nopsram framework = arduino
; Точная конфигурация железа для Adafruit QT Py ESP32-S3 No PSRAM board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_upload.flash_size = 8MB
Значение board может потребовать обновления. Проверьте реестр плат PlatformIO для поиска точного идентификатора.
esp32: board: adafruit_qtpy_esp32s3_nopsram framework: type: arduinoAdafruit QT Py ESP32-S3 No PSRAM - 240 MHz ESP32-S3
Flash: 8MB | Dual Core
Вставьте этот фрагмент в ваш .yaml файл. Обратитесь к документации ESPHome для получения полной справки по настройке ESP32-S3.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 8MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Для работы требуется установленный esptool. Замените названия файлов на пути к вашим скомпилированным бинарным файлам.

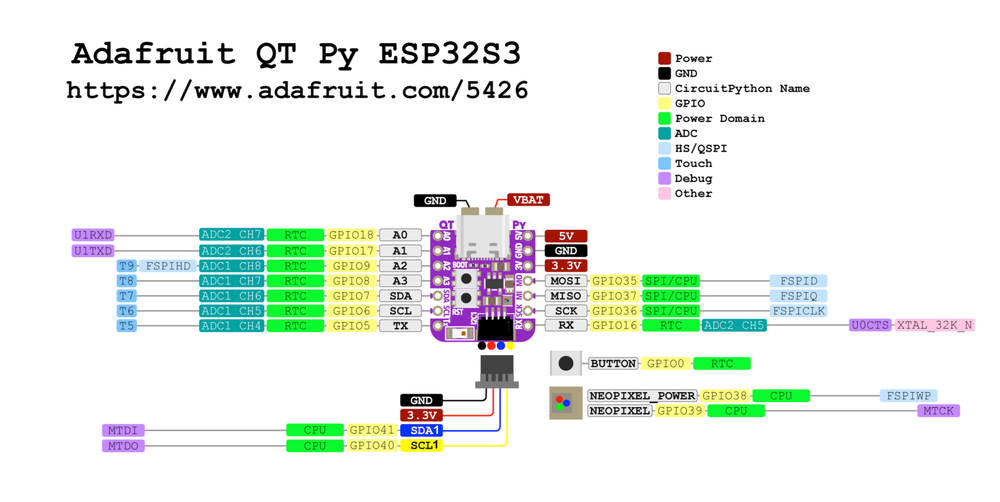

Схема распиновки Adafruit QT Py ESP32-S3 No PSRAM
Полная справка по выводам и периферии Adafruit QT Py ESP32-S3 No PSRAM
Полезные ссылки
Официальная документация и ресурсы для Adafruit QT Py ESP32-S3 No PSRAM
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Adafruit QT Py ESP32-S3 No PSRAM
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 8 МБ |
Похожие платы
Альтернативные варианты в малом форм-факторе или на базе ESP32-S3
Adafruit QT Py ESP32-S3 (PSRAM version)
Аналогичная плата, но с дополнительными 2 МБ PSRAM для сложных проектов.
Adafruit QT Py ESP32-C6
Плата на базе ESP32-C6 с поддержкой Wi-Fi 6, Zigbee и Matter.
Seeed Studio XIAO ESP32S3
Конкурент в аналогичном малом форм-факторе на базе того же чипа.
