Bee Motion S3

Bee Motion S3 — это специализированная отладочная плата на базе современного микроконтроллера ESP32-S3 со встроенным датчиком движения (PIR). Она спроектирована для работы в режиме низкого энергопотребления и оснащена 8 МБ flash-памяти, что делает её идеальным выбором для продвинутых проектов домашней автоматизации.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Поддерживаемые платформы

Среды разработки

Arduino IDE

PlatformIO

ESPHome

О плате Bee Motion S3

Bee Motion S3 — это уникальное решение в форм-факторе платы разработки, специально созданное для энтузиастов интернета вещей (IoT). В отличие от стандартных платформ, Bee Motion S3 уже несет на борту высокочувствительный пассивный инфракрасный датчик (PIR) и датчик освещенности. Благодаря мощному процессору ESP32-S3 с поддержкой векторных инструкций, плата способна решать задачи локального ИИ, а оптимизированная схема питания позволяет устройству работать от аккумуляторов месяцами, просыпаясь только при детекции движения. Это делает её непревзойденным инструментом для создания невидимых и эффективных систем автоматизации.

Где купить Bee Motion S3

Снято с производства

Ориентировочная цена

~$30

Важное примечание: На текущий момент оригинальные платы Bee Motion S3 от Smart Bee Designs сняты с регулярных продаж на площадке Tindie. Рекомендуется проверять складские остатки на Mouser или искать предложения на вторичном рынке.

Mouser Electronics Проверить наличие на складе

Перейти

Tindie Store Retired (Архивный статус)

Технические характеристики

Полные аппаратные спецификации для Bee Motion S3

Связь и интерфейсы

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth 5.0 / BLE 5.0

USB USB-C (Native)

Вычислительное ядро

Модель esp32-s3

Частота CPU 240 МГц

Flash-память 8 МБ

PSRAM 2 МБ

✨ Датчики и периферия

PIR Датчик Встроен

Освещенность ALS

RGB LED WS2812B

Li-Po Chg Да

Быстрая настройка

Конфигурации для быстрого старта на Bee Motion S3 — оптимизированы для актуальных версий систем сборки.

ESP32-S3 240 МГц 8МБ Flash Native USB

Arduino IDE

Плата (Board) Bee Motion S3

CPU Speed 240 МГц

USB Mode Hardware CDC and JTAG

Flash Size 8 MB

Для корректной работы убедитесь, что установлен пакет esp32 версии 2.0.5 или выше. Выберите Bee Motion S3 из списка плат в меню инструментов Arduino IDE.

PlatformIO

[env:bee_motion_s3]
platform  = espressif32
board     = esp32-s3-devkitm-1
framework = arduino
; Расширенная конфигурация для Bee Motion S3
board_build.mcu         = esp32s3
board_build.f_cpu       = 240000000L
board_build.flash_size  = 8MB
board_build.arduino.memory_type = qio_opi
build_flags =
-DARDUINO_USB_MODE=1
-DARDUINO_USB_CDC_ON_BOOT=1

Использование esp32-s3-devkitm-1 в качестве базовой модели рекомендуется для совместимости с раскладкой пинов S3.

ESPHome

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino
Контейнер для Bee Motion S3 - 240 MHz
Flash: 8MB | PSRAM: 2MB

Интегрируйте этот блок в ваш .yaml. Для использования встроенного PIR-датчика настройте вход на пин, соответствующий схеме (обычно GPIO3). Подробнее см. в документации ESPHome.

esptool.py — Команда прошивки

esptool.py \
  --chip esp32s3 \
  --baud 921600 \
  --before default_reset \
  --after hard_reset \
  write_flash \
    -z \
    --flash_mode dio \
    --flash_freq 80m \
    --flash_size 8MB \
    0x0000 bootloader.bin \
    0x8000 partitions.bin \
    0x10000 firmware.bin

Требуется предустановленный esptool. Обратите внимание, что для ESP32-S3 загрузчик обычно начинается с адреса 0x0000.

Схема распиновки Bee Motion S3

Детальная справочная информация по назначению выводов (Pinout)

Распиновка Bee Motion S3 оптимизирована для работы с низкопотребляющими сенсорами. Большинство GPIO выведены на боковые шины, поддерживая стандартные интерфейсы I2C, SPI и UART. Особое внимание уделено выводам встроенных компонентов: PIR-датчик, датчик освещенности (Ambient Light) и управляемая RGB-подсветка WS2812B разведены на внутренние шины, что освобождает внешние пины для вашей периферии. Также на плате реализован узел контроля напряжения батареи (VBAT_VOLTAGE) и детекция наличия питания по USB (VBUS_SENSE).

Полезные ресурсы

Официальная документация и технические руководства

Даташит ESP32-S3

Справочник по SoC от Espressif

GitHub Репозиторий

Примеры кода и схемы Arduino

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S3

Цифровые I/O пины

Пины прерываний

Аналоговые входы

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM	SDA
2	A1	T2	PWM	SCL
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM	SS
11	A10	T11	PWM	MOSI
12	A11	T12	PWM	SCK
13	A12	T13	PWM	MISO
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM
18	A17		PWM
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
35			PWM
36			PWM
37			PWM
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM
43			PWM	TX0
44			PWM	RX0
45			PWM
46			PWM
47			PWM
48			PWM	RGB_LED

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для Bee Motion S3

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x0000`
Режим Flash	DIO
Максимальный размер	4МБ

Другие платы на базе S3

Альтернативные решения с микроконтроллером ESP32-S3

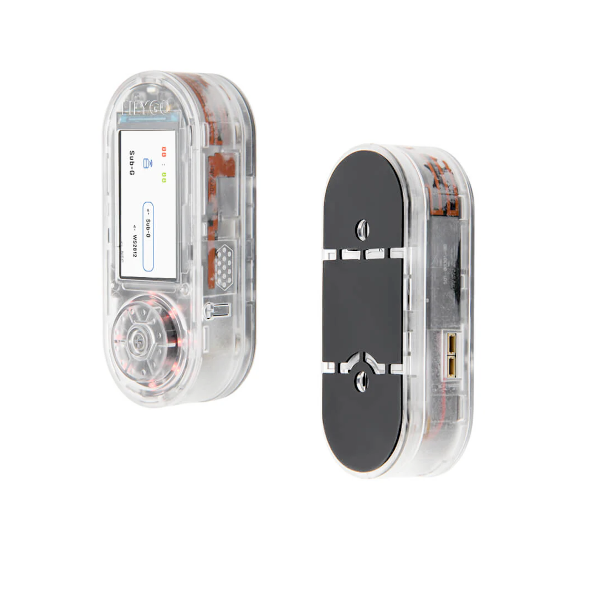

LilyGo T-Embed CC1101

Многофункциональная панель управления со встроенным приемопередатчиком.

Подробнее

UM FeatherS3

Высокопроизводительная плата в формате Feather на базе ESP32-S3.

Подробнее

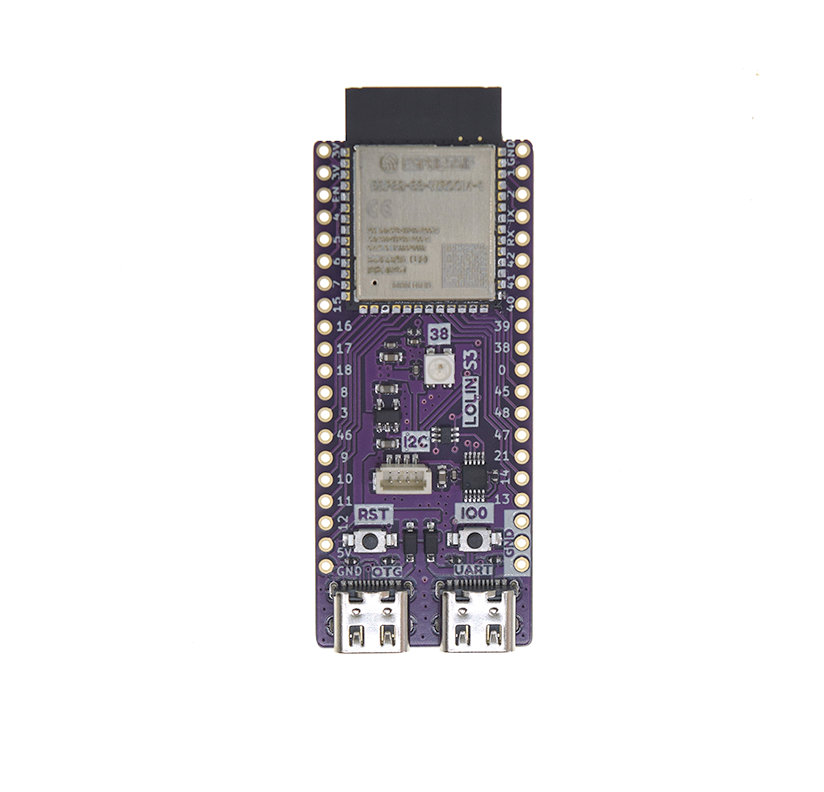

LOLIN S3
