Bee S3
Bee S3 — это ультракомпактная и мощная отладочная плата, созданная на базе микроконтроллера ESP32-S3. Она идеально подходит для создания миниатюрных носимых устройств и сложных IoT-решений благодаря встроенной поддержке Wi-Fi, Bluetooth 5 (LE) и аппаратного ускорения ИИ.
О плате Bee S3
Компактная плата разработки на базе мощного микроконтроллера ESP32-S3 от Smart Bee Designs. Она была специально спроектирована для обеспечения максимальной производительности в минимальном форм-факторе. Благодаря наличию 240 МГц двухъядерного процессора и 8 МБ flash-памяти, плата способна решать задачи, связанные с обработкой голоса, компьютерным зрением и сложной сетевой логикой. Особенностью Bee S3 является её простота интеграции — встроенная антенна и USB-C делают её готовой к работе "из коробки".Где купить Bee S3
Релизная цена
$10
Плата Bee S3 от Smart Bee Designs в настоящее время имеет статус "Retired" (снята с производства). Несмотря на это, она остается популярным выбором в сообществе благодаря своей надежности. Если вы ищете замену, обратите внимание на современные платы серии ESP32-S3 от Espressif или Adafruit.
Технические характеристики
Полные спецификации оборудования для Bee S3
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Bee S3 — автоматически сформированы на основе параметров оборудования.
В Arduino IDE 2.0+ перейдите в Boards Manager, найдите "esp32" и установите последнюю версию пакета. Выберите Bee S3 в списке доступных плат.
[env:Bee_S3] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация оборудования для Bee S3 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_upload.flash_size = 8MB
Обратите внимание: так как плата Bee S3 основана на модуле S3-DevKit, значение board может потребовать уточнения в реестре PlatformIO.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # альтернатива: "esp-idf"Bee S3 - 240 MHz ESP32-S3
Flash: 8 MB | USB: Native
Добавьте этот блок в ваш .yaml конфигурационный файл. Для расширенной настройки посетите документацию ESPHome для ESP32-S3.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 8MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установите инструмент через pip install esptool. Важно: для чипа S3 адрес загрузчика по умолчанию — 0x0. Замените имена файлов на ваши рабочие бинарные файлы.
Схема распиновки Bee S3
Полная справочная информация по выводам Bee S3
Полезные ссылки
Документация и ресурсы сообщества для Bee S3
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Bee S3
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 8 МБ |
Похожие платы
Другие альтернативные платы в экосистеме ESP32-S3

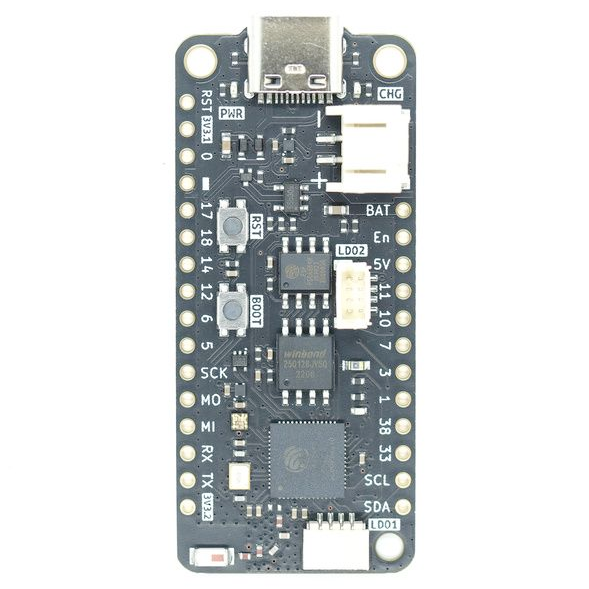

UM FeatherS3
Высокопроизводительная плата в популярном формате Feather от Unexpected Maker.
Espressif S3-DevKitC-1
Официальная эталонная плата от производителя чипа для разработки и прототипирования.
Banana Pi BPI-Leaf-S3
Компактная плата в стиле "leaf", оптимизированная для работы с макетными платами.
