BPI-BIT
BPI-BIT — это компактная плата от Banana Pi на базе [микроконтроллера ESP32](/blog/esp32-soc-options/#esp32-series) с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.
О плате BPI-BIT
BPI-BIT — это компактная и универсальная отладочная плата на базе микроконтроллера ESP32 от команды Banana Pi. Она разработана по аналогии с популярной платформой Micro:bit, но обладает значительно большей мощностью благодаря чипу ESP32. Плата идеально подходит для обучения программированию и электронике (STEM), создания носимых устройств и компактных IoT-проектов. На борту имеется матрица из 25 RGB-светодиодов, датчик температуры, датчик освещенности, два микрофона и кнопка сброса, что позволяет создавать интерактивные проекты без внешних компонентов.Где купить BPI-BIT
Цена от
$15 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для BPI-BIT
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на BPI-BIT — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Bpi Bit в меню инструментов.
[env:bpi-bit] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для BPI-BIT board_build.mcu = esp32 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"BPI-BIT - 160 MHz ESP32
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

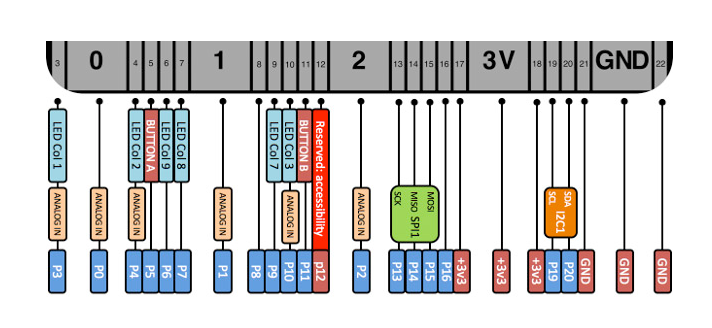

Схема распиновки BPI-BIT
Полная справка по выводам BPI-BIT
Полезные ссылки
Даташиты и ресурсы для BPI-BIT
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для BPI-BIT
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
