Crabik Slot ESP32-S3
Crabik Slot ESP32-S3 — это отладочная плата на базе современного микроконтроллера ESP32-S3 с архитектурой XTENSA. Она спроектирована для максимальной производительности с частотой 240 МГц и 8 МБ flash-памяти.
О плате Crabik Slot ESP32-S3
Crabik Slot ESP32-S3 — это продвинутая модульная платформа от Rabbit-Labs, построенная на базе мощного чипа ESP32-S3. Уникальность платы заключается в её «слотовой» архитектуре, которая позволяет подключать различные функциональные модули (сенсоры, интерфейсы, дисплеи) без использования макетных плат и пайки. Это делает её отличным инструментом для разработчиков, которым важна гибкость и скорость сборки прототипов на базе современного двухъядерного контроллера с поддержкой ИИ-инструкций.Где купить Crabik Slot ESP32-S3
Плата снята с производства
Данная модель (Slot) от Rabbit-Labs в настоящее время официально не продается. Вы можете найти другие интересные проекты от этого автора в его официальном магазине на Tindie.
Технические характеристики
Полные спецификации оборудования для Crabik Slot ESP32-S3
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Crabik Slot ESP32-S3 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Crabik Slot Esp32 S3 в меню плат.
[env:crabik_slot_esp32_s3] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для Crabik Slot ESP32-S3 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_upload.flash_size = 8MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"Crabik Slot ESP32-S3 - 240 МГц ESP32S3
Flash: 8MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

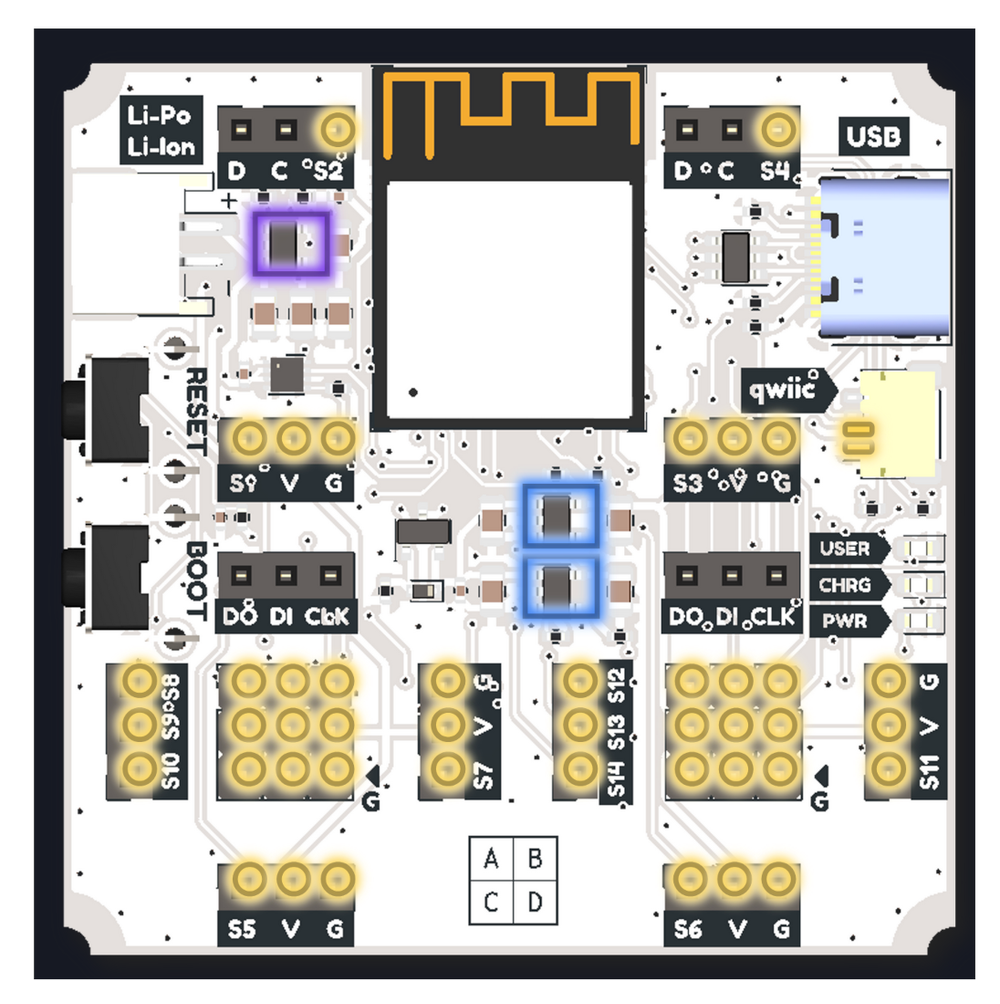

Схема распиновки Crabik Slot ESP32-S3
Полная справка по выводам Crabik Slot ESP32-S3
Полезные ссылки
Даташиты и ресурсы для Crabik Slot ESP32-S3
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
