CYD ESP32-1732S019
🚀 CYD ESP32-1732S019 — это бюджетная плата на базе ESP32-S3, часто называемая Cheap Yellow Display (CYD). Она оснащена встроенным дисплеем, WiFi и Bluetooth 5.0, что делает её отличным выбором для доступных IoT-проектов с интерфейсом. ⚡
Навигация
Разделы статьи
О плате CYD ESP32-1732S019
CYD ESP32-1732S019 — это сверхбюджетная платформа «все в одном», объединяющая мощный чип ESP32-S3 и четкий 1.9-дюймовый IPS-дисплей (ST7789). Эта модель входит в семейство Cheap Yellow Display (CYD) и популярна благодаря своей компактности и широким возможностям визуализации данных. Наличие порта USB-C и поддержка современных библиотек графики делают её одним из лучших решений для создания портативных IoT-терминалов, мини-мониторов систем или обучающих проектов.Где купить CYD ESP32-1732S019
Цена от
~1 200 ₽
Цены на CYD-устройства часто колеблются в зависимости от наличия на складе. Рекомендуем проверять несколько магазинов перед покупкой.
Технические характеристики
Полные спецификации оборудования для CYD ESP32-1732S019
Связь
WiFi
802.11 b/g/n (2.4 GHz)
Bluetooth
5.0
BLE
5.0
Микроконтроллер
Модель
esp32s3
Частота
240 МГц
Память
32Mbit
Архитектура
xtensa
✨ Возможности и пины
Цифровые I/O
21
Аналоговые входы
6
PWM
14
Прерывания
22
Быстрая настройка
Плата (Board)
Cyd Esp32 1732s019
Размер Flash
32Mbit

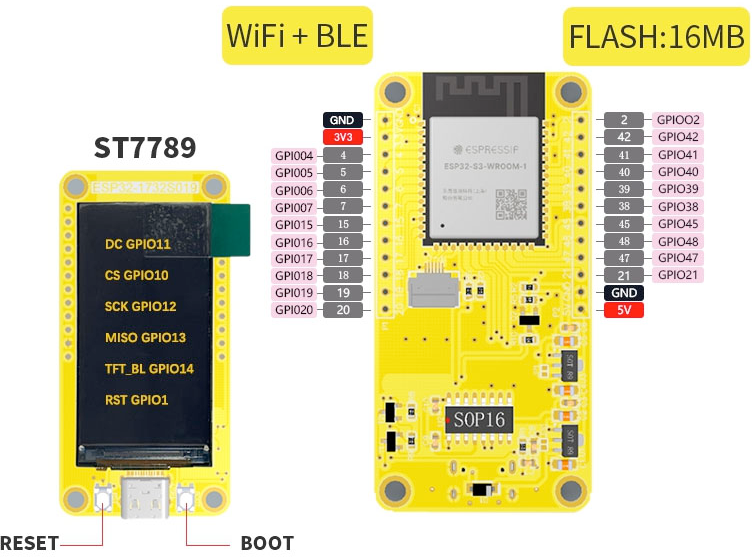

Схема распиновки CYD ESP32-1732S019
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
