CYD ESP32-2424S012
🚀 CYD ESP32-2424S012 — это бюджетная плата на базе ESP32-C3, известная как Cheap Yellow Display (CYD). Она оснащена круглым дисплеем, WiFi и Bluetooth 5.0, что делает её уникальным решением для компактных IoT-устройств. ⚡
Навигация
Разделы статьи
О плате CYD ESP32-2424S012
CYD ESP32-2424S012 — это уникальная компактная плата из семейства Cheap Yellow Display, выделяющаяся своим круглым 1.28-дюймовым IPS-дисплеем. Базируясь на энергоэффективном чипе ESP32-C3, она сочетает в себе миниатюрный форм-фактор и полноценные беспроводные возможности (WiFi + Bluetooth 5.0). Круглый экран делает эту плату идеальным выбором для создания умных часов, кастомных индикаторов, контроллеров «умного дома» или стильных интерактивных виджетов. Поддержка Type-C и встроенная Flash-память на 32Мбит обеспечивают быстрый старт и удобство разработки.Где купить CYD ESP32-2424S012
Цена от
$20 за штуку
Технические характеристики
Полные спецификации оборудования для CYD ESP32-2424S012
Связь
WiFi
802.11 b/g/n (2.4 GHz)
Bluetooth
5.0
BLE
5.0
Микроконтроллер
Модель
esp32c3
Частота
240 МГц
Память
32Mbit
Архитектура
xtensa
✨ Возможности и пины
Цифровые I/O
21
Аналоговые входы
6
PWM
14
Прерывания
22
Быстрая настройка
Плата (Board)
Cyd Esp32 2424s012
Частота CPU
240 МГц
Размер Flash
32Mbit

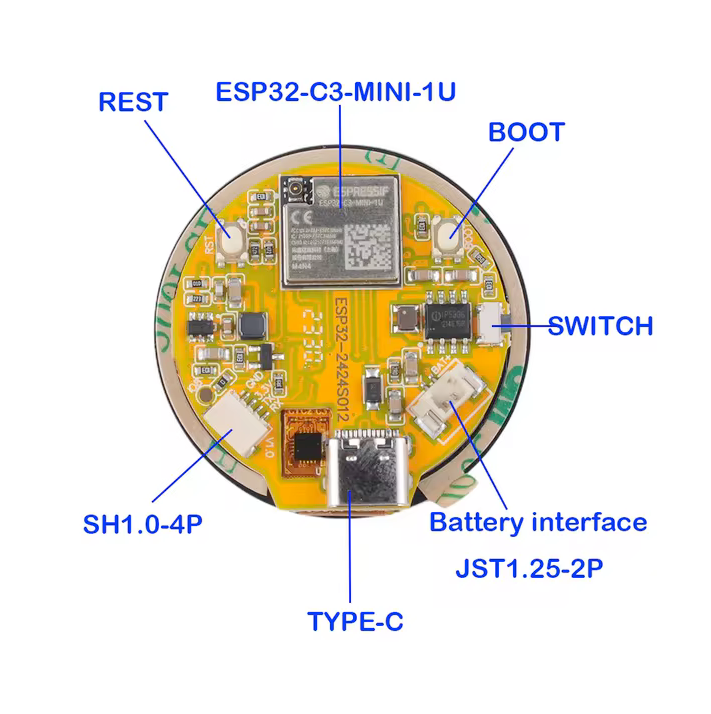

Схема распиновки CYD ESP32-2424S012
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
15
Цифровые I/O пины
15
Пины прерываний
6
Аналоговые входы
22
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
