CYD ESP32-2432S024
🚀 CYD ESP32-2432S024 — это бюджетная популярная плата на базе ESP32, известная как Cheap Yellow Display (CYD). Она оснащена 2.4-дюймовым дисплеем, WiFi и Bluetooth, что делает её идеальной для недорогих IoT-проектов с экраном. ⚡
Навигация
Разделы статьи

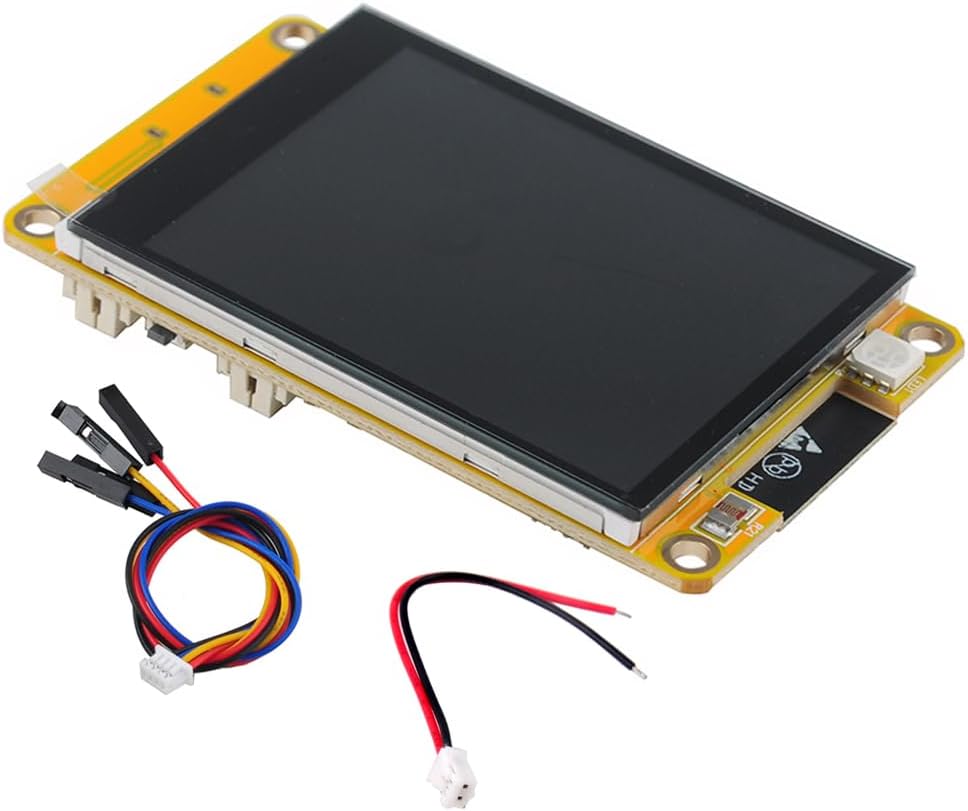

О плате CYD ESP32-2432S024
CYD ESP32-2432S024 — это одна из наиболее сбалансированных моделей в серии Cheap Yellow Display. Она оснащена цветным TFT-дисплеем диагональю 2.4 дюйма с разрешением 240x320 пикселей. Сердцем платы является классический чип ESP32, обеспечивающий надежную работу WiFi и Bluetooth. Благодаря наличию сенсорного экрана (в большинстве версий), эта плата становится идеальным фундаментом для создания интерактивных панелей управления, миниатюрных терминалов для «умного дома» или портативных приборов. Продуманная компоновка с разъемами для SD-карты и аудио делает её универсальным инструментом для DIY-энтузиастов.Где купить CYD ESP32-2432S024
Цена от
$15 за штуку
Технические характеристики
Полные спецификации оборудования для CYD ESP32-2432S024
Связь
WiFi
802.11 b/g/n (2.4 GHz)
Bluetooth
4.2
BLE
4.2
Микроконтроллер
Модель
esp32
Частота
240 МГц
Память
32Mbit
Архитектура
xtensa
Быстрая настройка
Плата (Board)
Cyd Esp32 2432s024
Частота CPU
240 МГц
Размер Flash
32Mbit

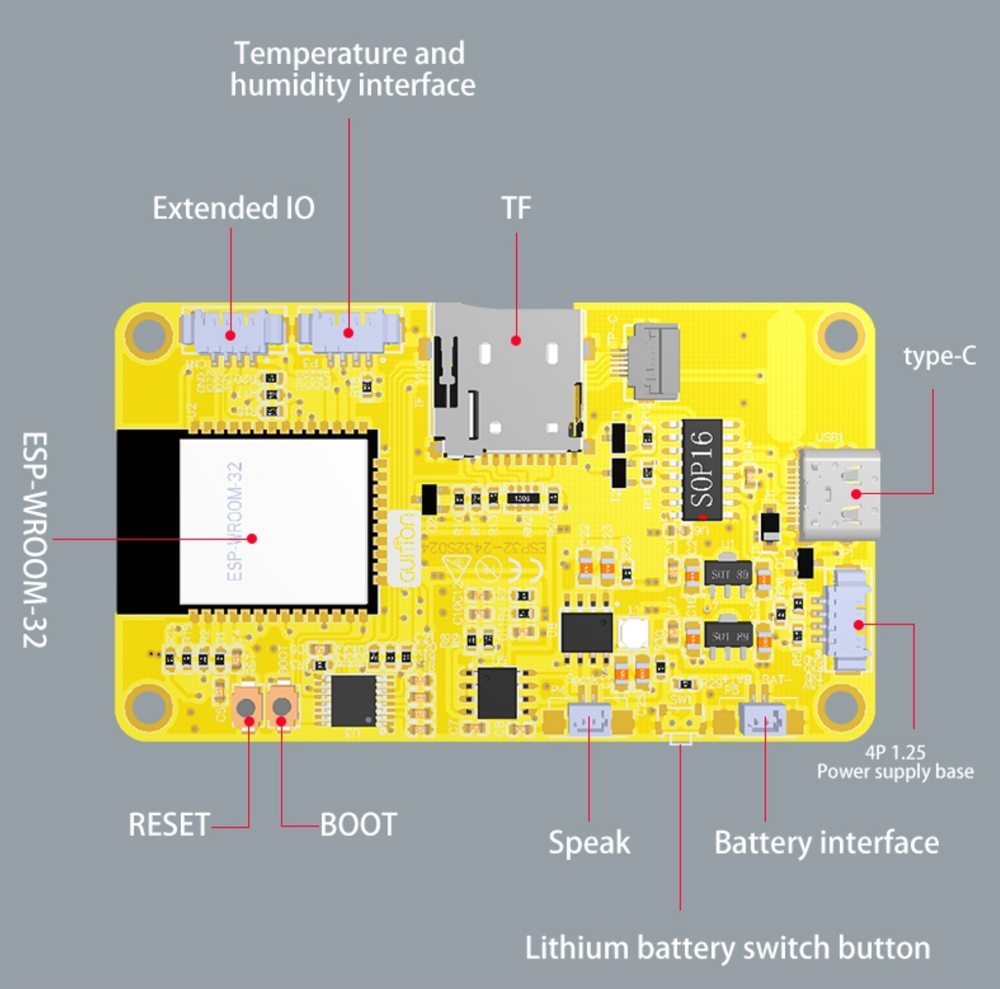

Схема распиновки CYD ESP32-2432S024
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
