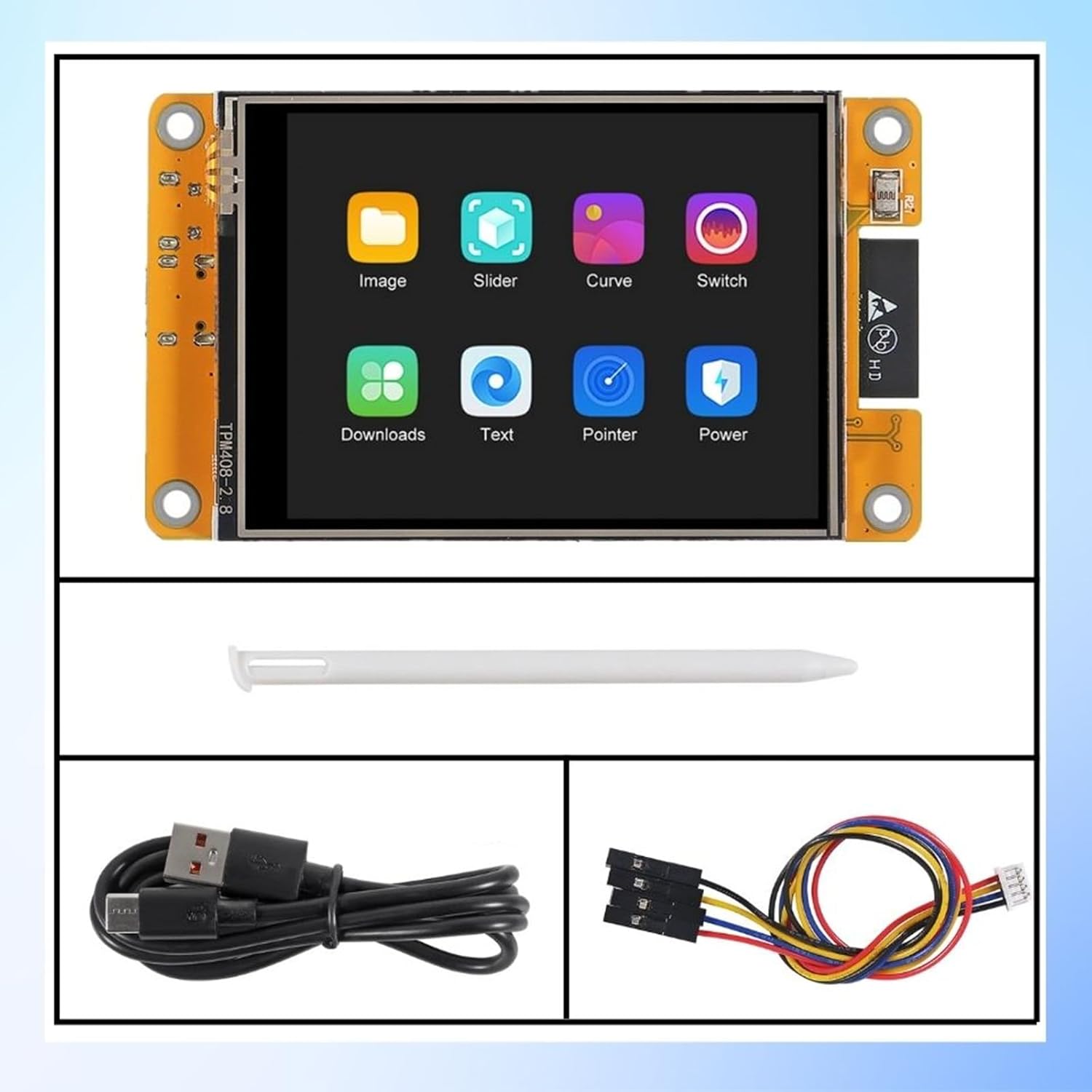

CYD ESP32-2432S028
🚀 CYD ESP32-2432S028 — это культовая бюджетная плата на базе ESP32, самая известная модель Cheap Yellow Display (CYD). Она оснащена качественным 2.8-дюймовым дисплеем, WiFi и Bluetooth, являясь стандартом де-факто для бюджетных панелей управления IoT. ⚡
Навигация
Разделы статьи
О плате CYD ESP32-2432S028
CYD ESP32-2432S028 — это, пожалуй, самая знаменитая модель в семейство Cheap Yellow Display (CYD), ставшая золотым стандартом для бюджетных DIY-проектов с экраном. Оснащенная ярким 2.8-дюймовым TFT-дисплеем и классическим чипом ESP32, эта плата предлагает невероятное соотношение цены и возможностей. Огромное мировое сообщество, сотни готовых библиотек и проектов (от портативных консолей до метеостанций) делают её идеальной точкой входа для любого разработчика. Наличие слота для micro-SD, аудиовыхода и сенсорного слоя позволяет создавать полноценные мультимедийные устройства буквально «из коробки».Где купить CYD ESP32-2432S028
Цена от
$10.49 за штуку
Технические характеристики
Микроконтроллер
Модель
esp32
Частота
240 МГц
Память
32Mbit
Архитектура
xtensa

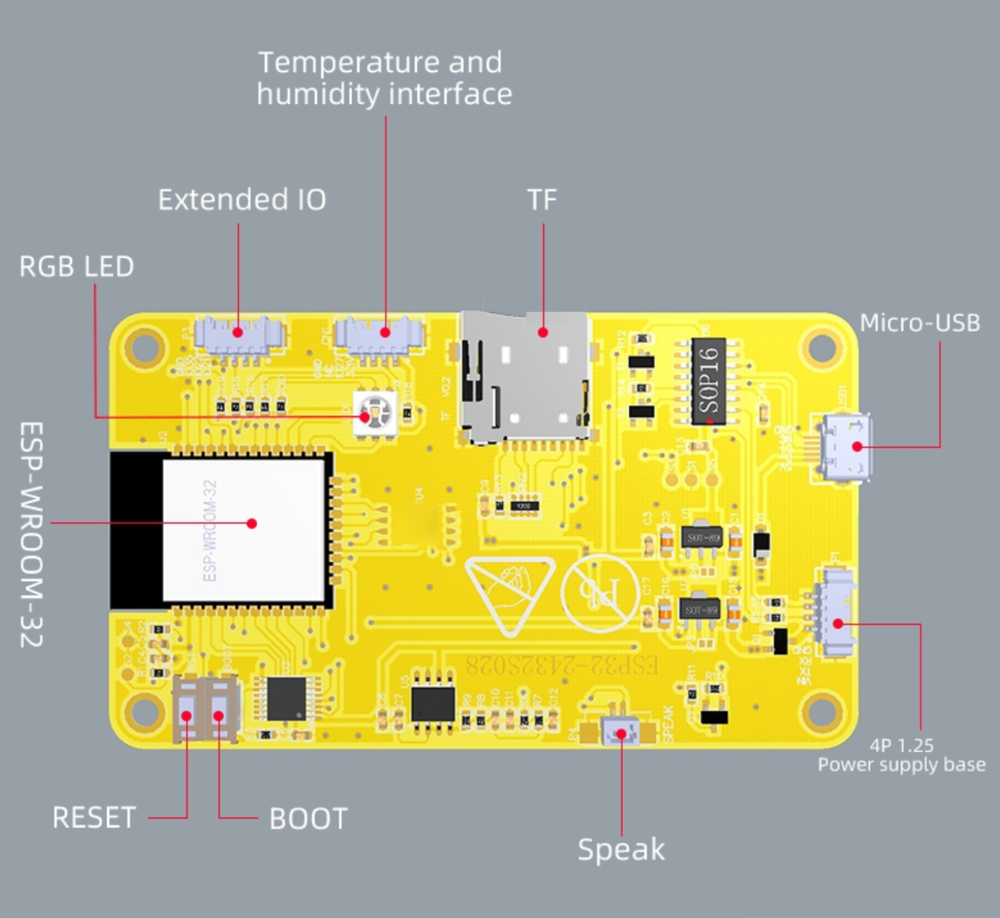

Схема распиновки CYD ESP32-2432S028
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
