CYD ESP32-2432S032
🚀 CYD ESP32-2432S032 — это продвинутая версия Cheap Yellow Display (CYD) на базе ESP32. Она оснащена увеличенным 3.2-дюймовым дисплеем, WiFi и Bluetooth, предлагая больше экранного пространства для ваших IoT-интерфейсов. ⚡
Навигация
Разделы статьи

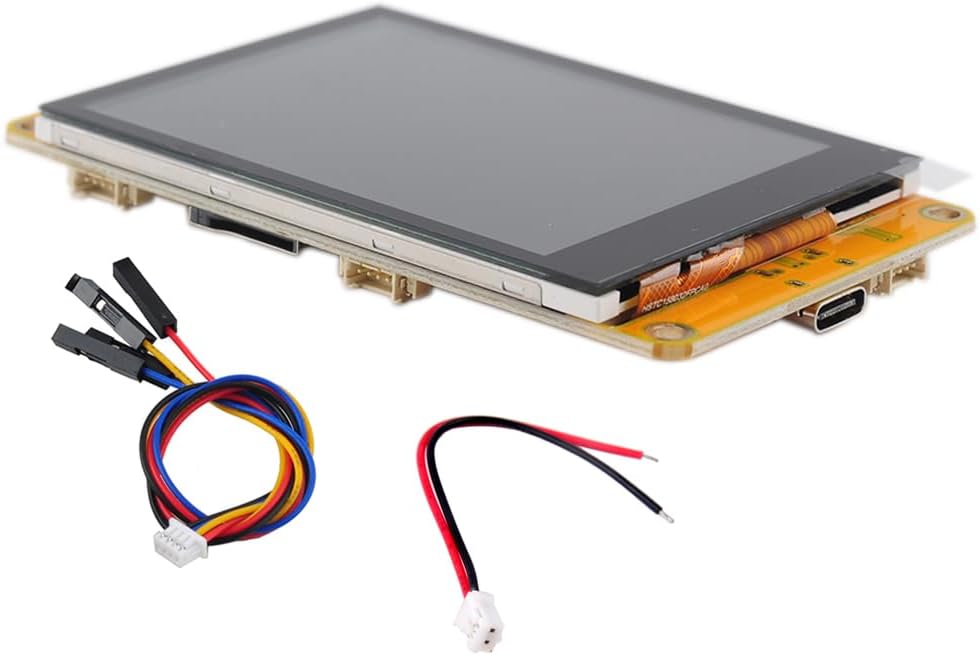

О плате CYD ESP32-2432S032
CYD ESP32-2432S032 — это продвинутая модель в линейке Cheap Yellow Display, предлагающая увеличенный 3.2-дюймовый TFT-дисплей. Сохраняя классическую архитектуру на базе чипа ESP32, эта плата предоставляет значительно больше визуального пространства для сложных интерфейсов, графиков и панелей мониторинга. Она оснащена всеми фирменными особенностями серии: встроенным слотом для microSD карт, аудио-интерфейсом и удобными портами расширения. Это идеальный выбор для тех, кому 2.8 дюйма уже мало, а компактность и бюджетность остаются в приоритете.Где купить CYD ESP32-2432S032
Цена от
$20 за штуку
Технические характеристики
Микроконтроллер
Модель
esp32
Частота
240 МГц
Память
32Mbit
Архитектура
xtensa

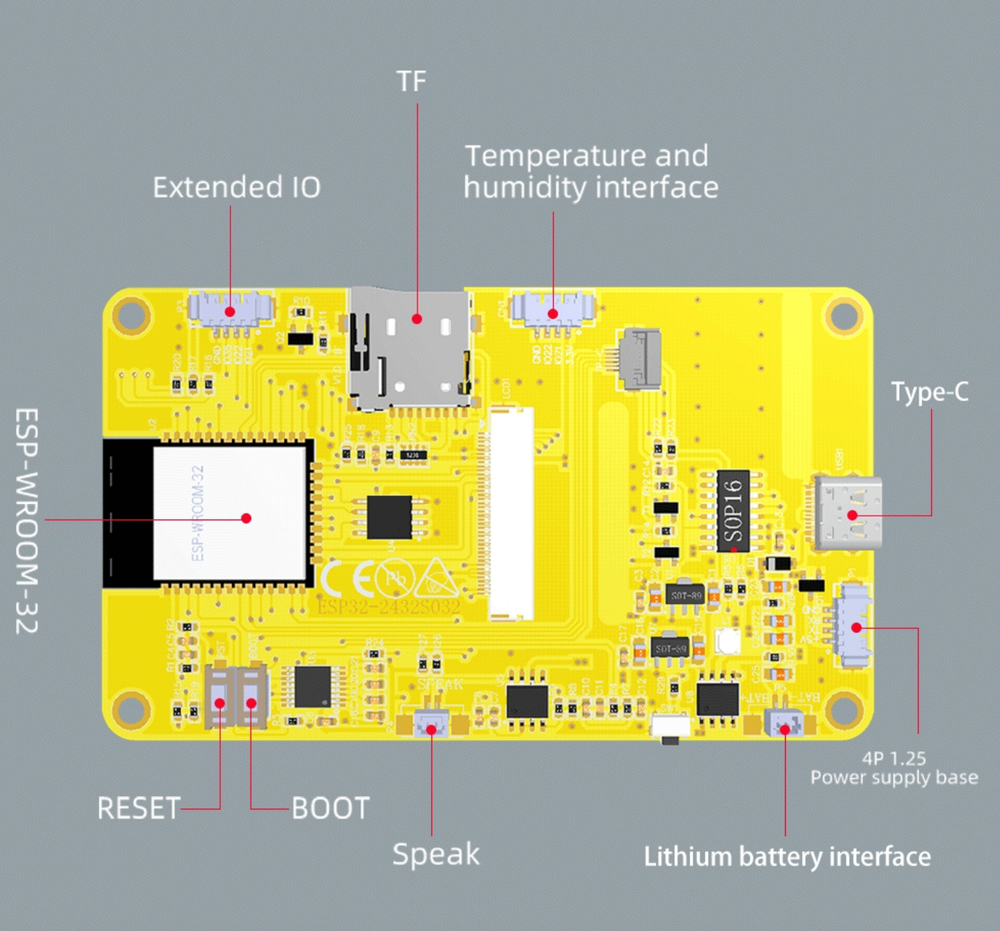

Схема распиновки CYD ESP32-2432S032
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
