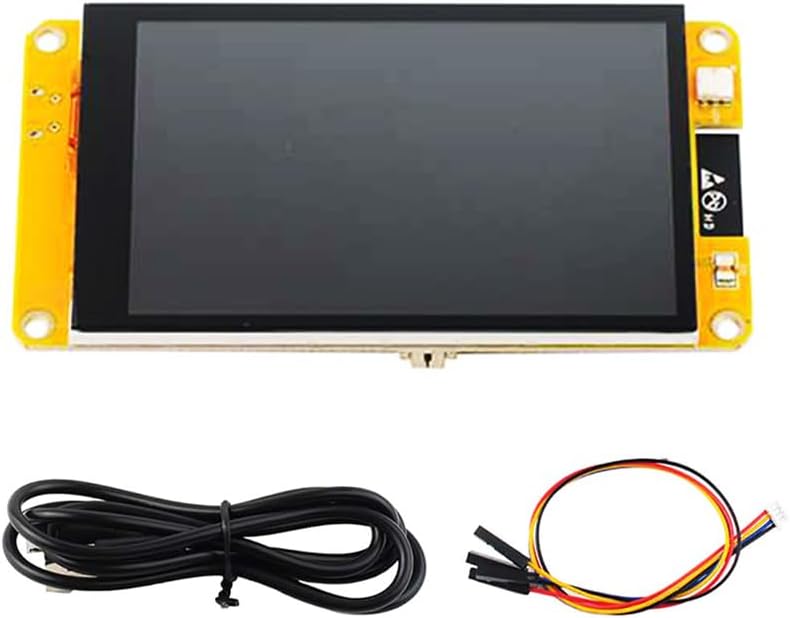

CYD ESP32-3248S035
🚀 CYD ESP32-3248S035 — это большая версия Cheap Yellow Display (CYD) на базе ESP32. С просторным 3.5-дюймовым дисплеем, WiFi и Bluetooth, она является идеальным выбором для создания домашних метеостанций и панелей управления умным домом. ⚡
Навигация
Разделы статьи
О плате CYD ESP32-3248S035
CYD ESP32-3248S035 — это мощная и доступная платформа с 3.5-дюймовым TFT-дисплеем, предоставляющая отличное пространство для визуализации данных в ваших IoT-проектах. Базируясь на проверенном чипе ESP32, плата обеспечивает стабильное WiFi и Bluetooth соединение. Благодаря разрешению 320x480 пикселей и поддержке сенсорного ввода, эта модель идеально подходит для создания информационных киосков, погодных станций с графиками в реальном времени или пультов управления умным домом. Полная совместимость с экосистемой Cheap Yellow Display гарантирует быстрый перенос проектов с младших моделей и доступ к огромному количеству примеров кода.Где купить CYD ESP32-3248S035
Цена от
$22 за штуку
Технические характеристики
Микроконтроллер
Модель
esp32
Частота
240 МГц
Память
32Mbit
Архитектура
xtensa

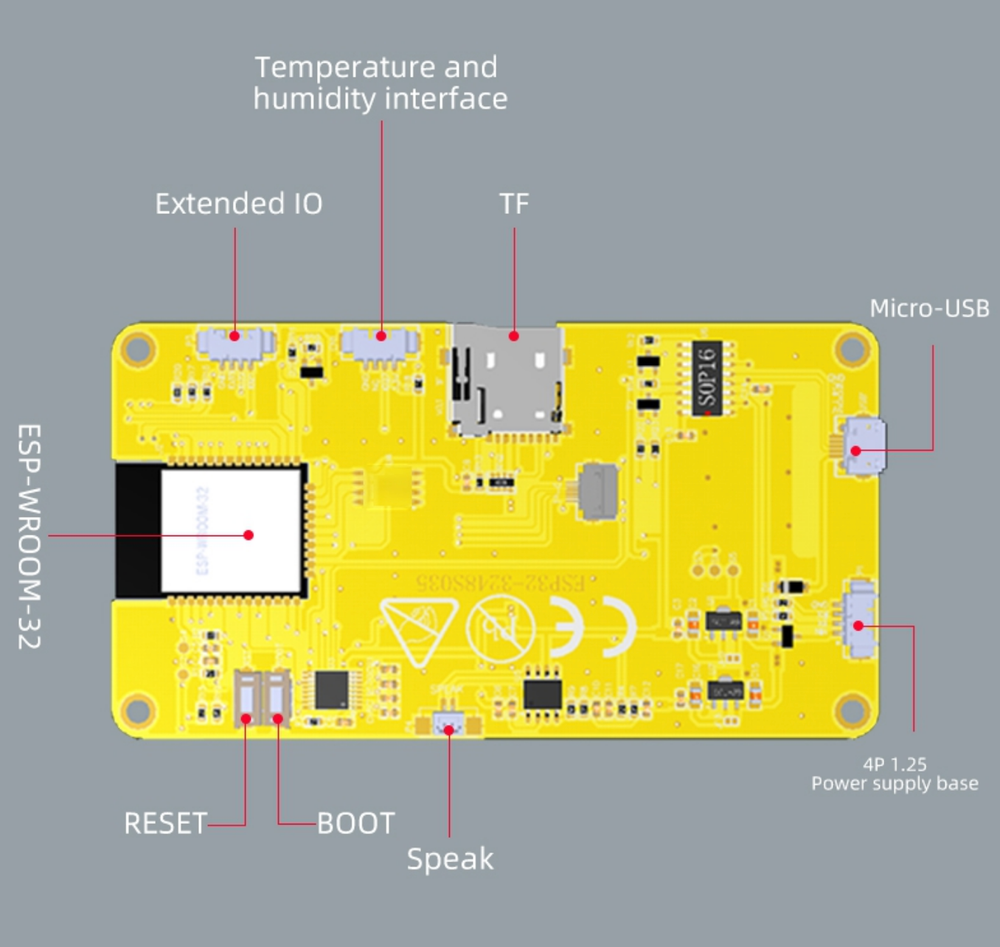

Схема распиновки CYD ESP32-3248S035
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
