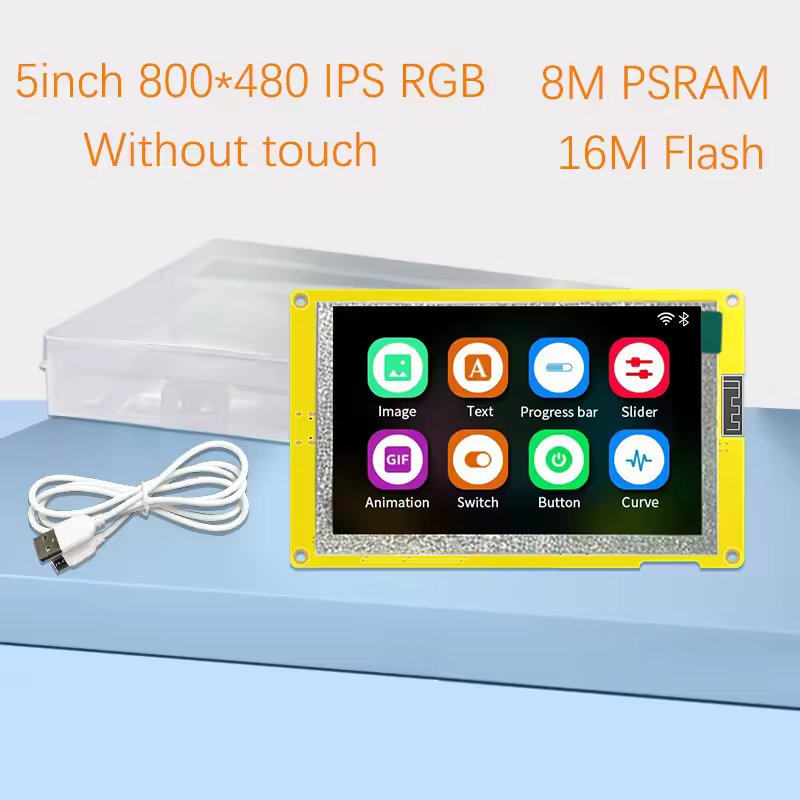

CYD ESP32-8048S050
🚀 CYD ESP32-8048S050 — это мощная плата разработки на базе ESP32-S3, входящая в серию Cheap Yellow Display (CYD). С впечатляющим 5.0-дюймовым дисплеем 800x480, она идеально подходит для создания продвинутых HMI-интерфейсов и систем управления. ⚡
Навигация
Разделы статьи
О плате CYD ESP32-8048S050
CYD ESP32-8048S050 — это мощная и современная платформа, поднимающая серию Cheap Yellow Display на новый уровень. Оснащенная внушительным 5-дюймовым дисплеем с разрешением 800x480, эта плата базируется на производительном чипе ESP32-S3. Переход на S3 дает не только больше вычислительной мощности и памяти, но и аппаратную поддержку современных интерфейсов. Это позволяет создавать действительно плавные и отзывчивые графические интерфейсы (HMI) профессионального уровня. Большая площадь экрана делает её идеальным кандидатом для центральных панелей управления «умным» домом, мультимедийных центров или сложных инструментов диагностики, где важна каждая деталь изображения.Где купить CYD ESP32-8048S050
Цена от
$34 за штуку
Технические характеристики
Дисплей
Тип
5.0" LCD
Разрешение
800x480
Микроконтроллер
Модель
esp32s3
Частота
240 МГц
Память
32Mbit
Быстрая настройка
Плата (Board)
Cyd Esp32 8048s050
Схема распиновки CYD ESP32-8048S050
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
35
Цифровые I/O пины
35
Пины прерываний
20
Аналоговые входы
49
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
