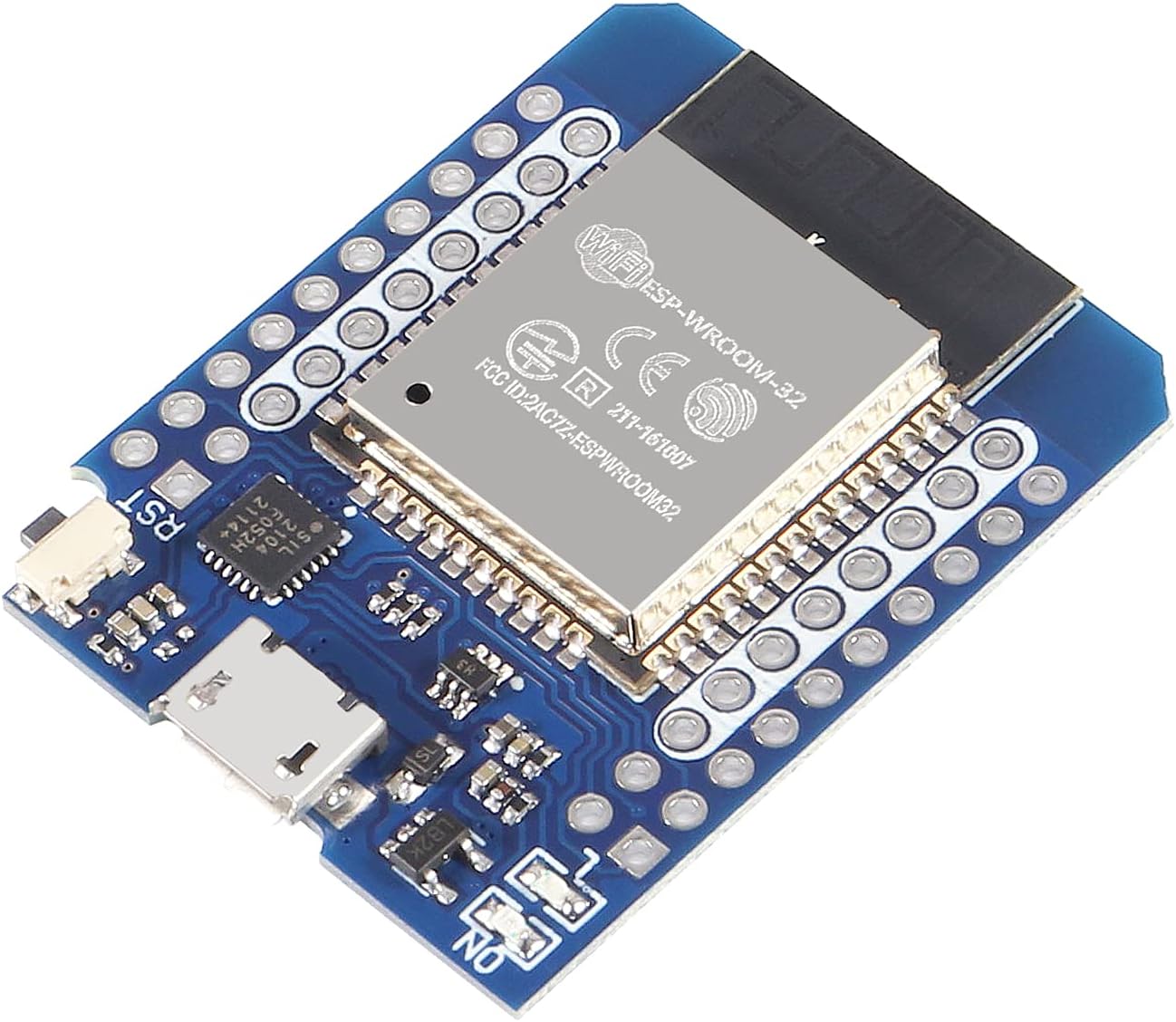

WEMOS D1 MINI ESP32
WEMOS D1 MINI ESP32 помещает мощный двухъядерный модуль ESP32-WROOM-32 в знакомый форм-фактор D1-mini (34 × 25 мм). Это позволяет использовать огромную экосистему шилдов D1-mini, добавляя вашим проектам мощь WiFi и Bluetooth 4.2. 📡
Навигация
Разделы статьи
О плате WEMOS D1 MINI ESP32
WEMOS D1 MINI ESP32 — это компактный гигант в мире микроконтроллеров. Сохраняя культовый форм-фактор D1-mini (всего 34 × 25 мм), эта модель делает огромный скачок вперед, заменяя устаревший чип на полноценный двухъядерный ESP32-WROOM-32. Главная прелесть этой платы — в её универсальности: она полностью совместима с богатейшей экосистемой шилдов для D1-mini, но при этом предлагает мощь WiFi и Bluetooth 4.2. Это идеальное решение для тех, кто хочет проапгрейдить свои старые проекты на ESP8266 до современных стандартов, не меняя привычную компоновку и размеры устройства.Где купить WEMOS D1 MINI ESP32
Технические характеристики
Связь
WiFi
802.11 b/g/n
Bluetooth
4.2 / BLE
Микроконтроллер
Модель
esp32
Flash
4 МБ
Быстрая настройка
Плата (Board)
D1 Mini32
PlatformIO
board = esp32dev

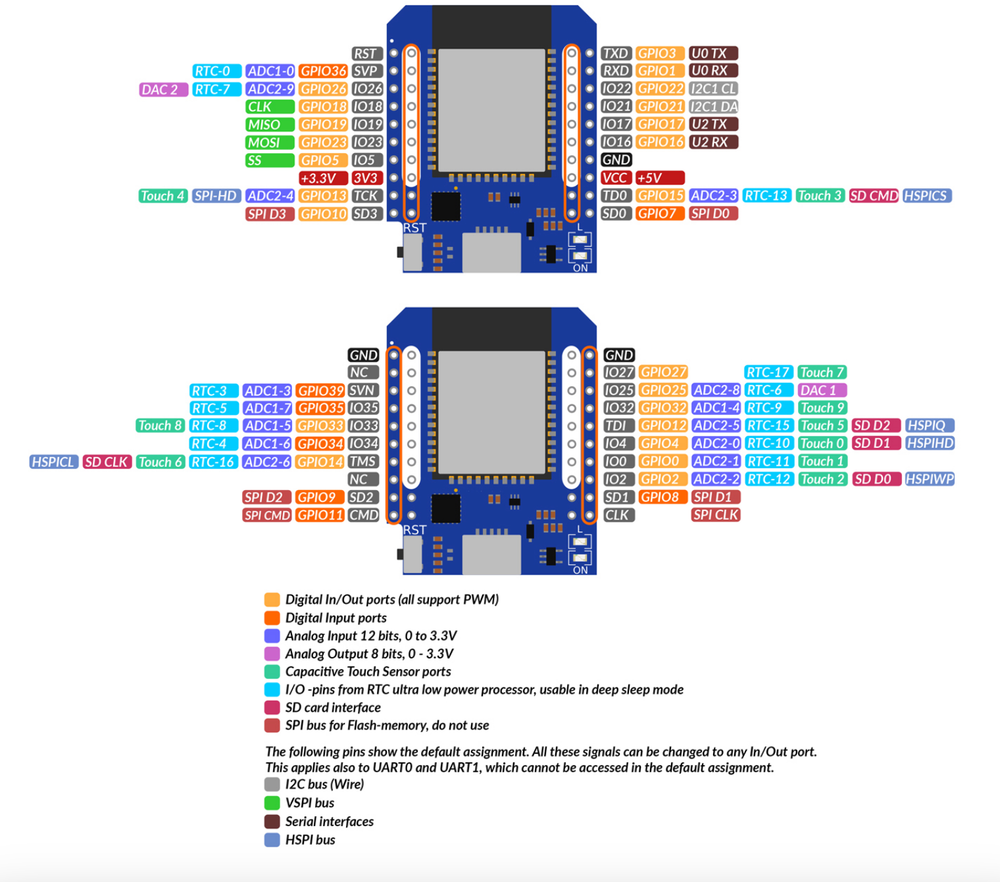

Схема распиновки WEMOS D1 MINI ESP32
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
