LOLIN D32
LOLIN D32 — это плата разработки от Wemos на базе ESP32, оснащенная портом USB и зарядным устройством для LiPo аккумуляторов. Она идеально подходит для создания встраиваемых и носимых устройств с автономным питанием. ⚡
Навигация
Разделы статьи

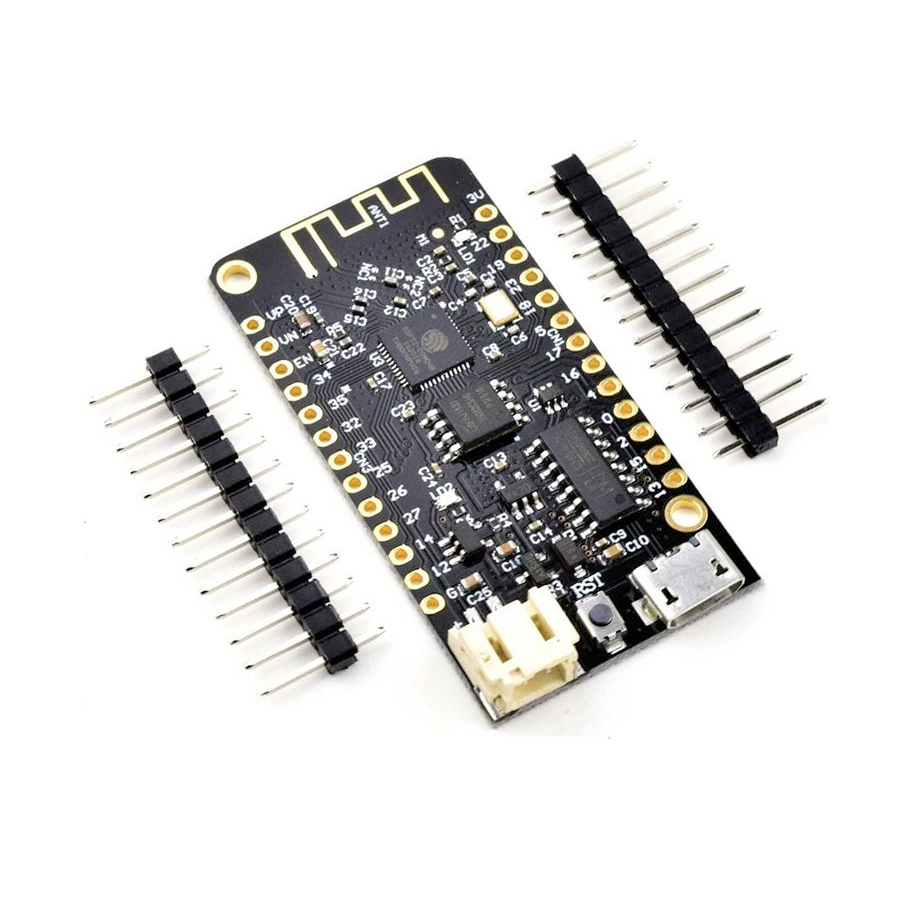

О плате LOLIN D32
LOLIN D32 — это компактное и элегантное воплощение ESP32, ориентированное на автономную работу. Главной особенностью этой платы является встроенная система управления питанием на базе чипа TP4054, которая позволяет не только питать устройство от LiPo аккумулятора, но и заряжать его через Micro-USB. Продуманная разводка и высокое качество сборки от Wemos делают её фаворитом для создания носимых гаджетов, беспроводных сенсоров и любых IoT-устройств, где важна минималистичность и надежность без необходимости городить сложные внешние цепи питания. Это рабочая лошадка для тех, кто ищет «просто ESP32, который умеет работать от батарейки».Где купить LOLIN D32
Технические характеристики
Связь
WiFi
802.11 b/g/n (2.4 GHz)
Bluetooth
4.2 / BLE
Микроконтроллер
Модель
esp32
Flash
4 МБ
Быстрая настройка
Плата (Board)
Lolin D32
PlatformIO
board = esp32dev

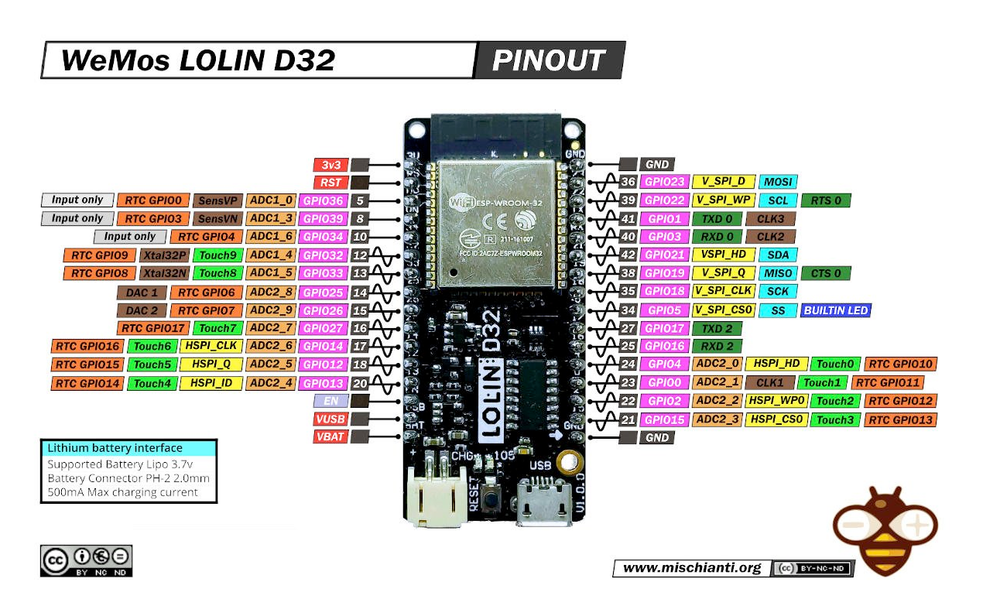

Схема распиновки LOLIN D32
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
