Deneyap Kart
Deneyap Kart — это отладочная плата на базе ESP32, специально разработанная для образования в сфере STEM. Она широко используется в мейкерских сообществах и учебных заведениях для обучения программированию и робототехнике. ⚡
Навигация
Разделы статьи
О плате Deneyap Kart
Deneyap Kart — это мощная флагманская платформа на базе ESP32-WROVER-E, разработанная в Турции как часть национальной инициативы по технологическому развитию. Плата оснащена не только двухъядерным процессором с WiFi и Bluetooth, но и богатым набором встроенной периферии: инерциальным измерительным модулем (LSM6DSM) и микрофоном (MP34DT05). Благодаря двум рядам пинов и совместимости с I2C-разъемами, она идеально подходит для сложных проектов в области интернета вещей, искусственного интеллекта и робототехники. Это универсальный инструмент, который одинаково эффективно служит как в школьных лабораториях, так и в профессиональных прототипах.Где купить Deneyap Kart
Технические характеристики
Связь
WiFi
802.11 b/g/n (2.4 GHz)
Bluetooth
4.2 / BLE
Микроконтроллер
Модель
esp32
Flash
4MB
Быстрая настройка
Плата (Board)
Dydk
PlatformIO board
esp32dev

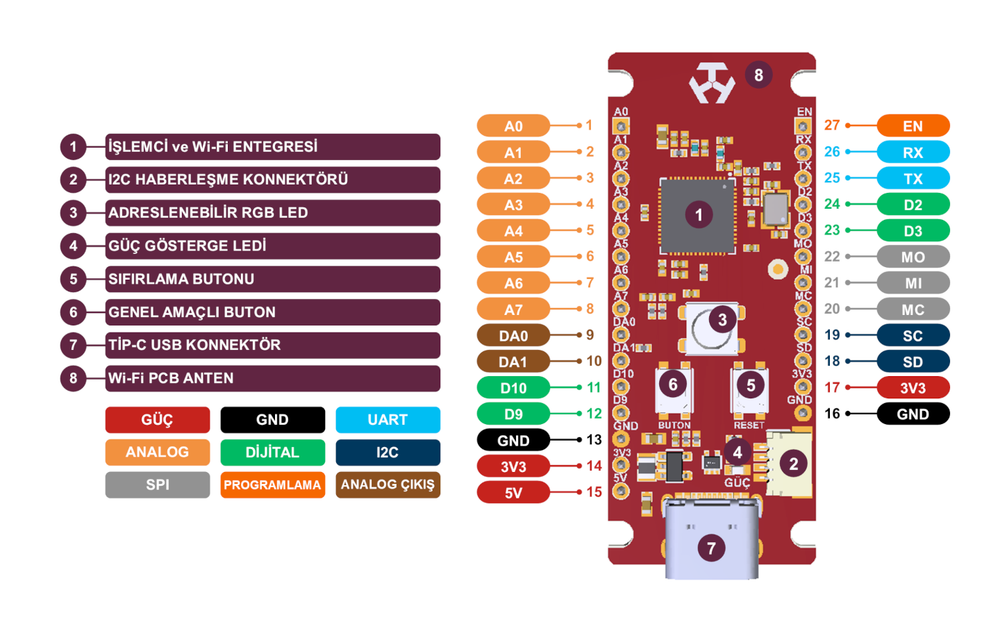

Схема распиновки Deneyap Kart
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
