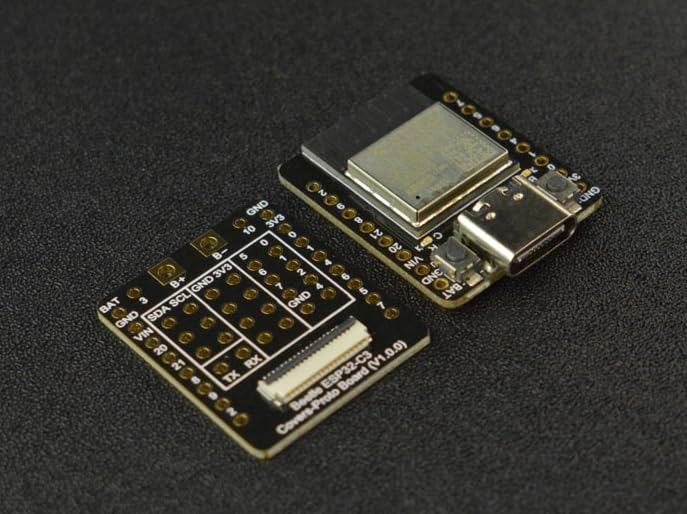

DFRobot Beetle ESP32-C3
DFRobot Beetle ESP32-C3 — это ультракомпактная плата разработки на базе ESP32-C3 с архитектурой RISC-V. Оснащенная разъемом USB Type-C и богатым набором GPIO, она является идеальным выбором для носимых устройств и малогабаритных встраиваемых систем. ⚡
Навигация
Разделы статьи
О плате DFRobot Beetle ESP32-C3
Серия Beetle от DFRobot славится своими минимальными размерами без ущерба для функциональности. В этом поколении на чипе ESP32-C3 разработчики получили доступ к современным протоколам WiFi 2.4ГГц и Bluetooth 5.0 (BLE) в крошечном корпусе.Где купить DFRobot Beetle ESP32-C3
Цена от
$17 за штуку
Технические характеристики
Связь
WiFi
802.11 b/g/n
Bluetooth
5.0 / BLE
Микроконтроллер
Модель
esp32c3
Архитектура
riscv32
Flash
4MB
Быстрая настройка
Плата (Board)
Esp32c3 Dev
PlatformIO
board = esp32-c3-devkitm-1

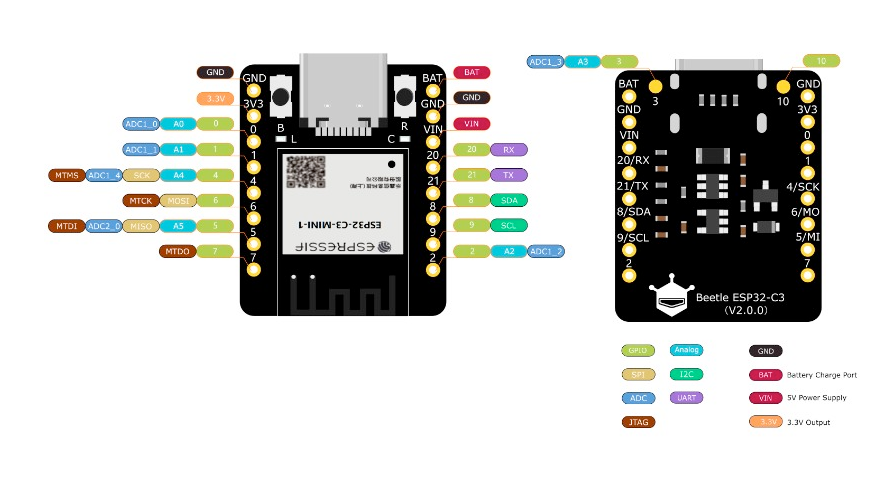

Схема распиновки DFRobot Beetle ESP32-C3
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
15
Цифровые I/O пины
15
Пины прерываний
6
Аналоговые входы
22
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
