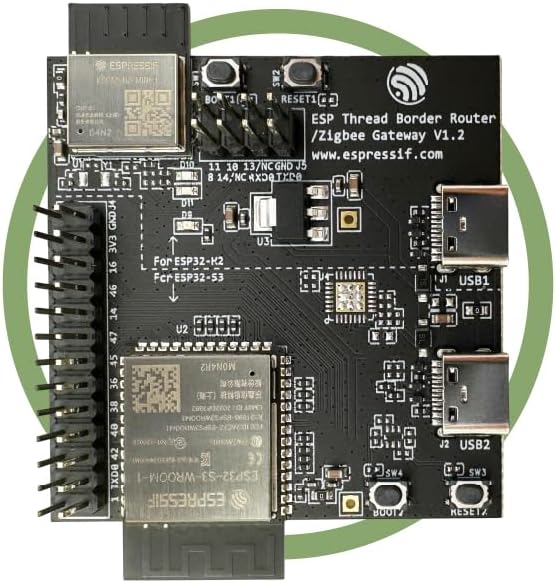

Espressif ESP Thread Border Router/Zigbee Gateway
Espressif ESP Thread Border Router/Zigbee Gateway — это специализированная отладочная плата на базе микроконтроллера ESP32H2 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате Espressif ESP Thread Border Router/Zigbee Gateway
ESP Thread Border Router/Zigbee Gateway — это специализированная отладочная плата, разработанная для обеспечения бесперебойной беспроводной связи в приложениях IoT. Она поддерживает Wi-Fi 802.11 b/g/n, Thread 802.15.4, Zigbee® и Bluetooth® 5.x (BLE) на частоте 2,4 ГГц, что делает её универсальным решением для множества сценариев использования IoT. Плата работает на модулях ESP32-S3-WROOM-1 и ESP32-H2-MINI-1, оснащена 4 МБ Flash и 2 МБ PSRAM, обеспечивая достаточный объем памяти для стабильной работы. Кроме того, она обладает возможностями Sub-Ethernet, что усиливает её роль как надежного пограничного маршрутизатора Thread и шлюза Zigbee для эффективной интеграции и управления сетями.Где купить Espressif ESP Thread Border Router/Zigbee Gateway
Цена от
$10 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP Thread Border Router/Zigbee Gateway
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Espressif ESP Thread Border Router/Zigbee Gateway — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp Thread Br Zigbee Gw в меню плат.
[env:esp-thread-br-zigbee-gw] platform = espressif32 board = esp32-h2-devkitm-1 framework = arduino
; Точная конфигурация железа для Espressif ESP Thread Border Router/Zigbee Gateway board_build.mcu = esp32h2 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-h2-devkitm-1 framework: type: arduino # или "esp-idf"Espressif ESP Thread Border Router/Zigbee Gateway - 240 МГц ESP32H2
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32h2 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000
Схема распиновки Espressif ESP Thread Border Router/Zigbee Gateway
Полная справка по выводам Espressif ESP Thread Border Router/Zigbee Gateway
Полезные ссылки
Даташиты и ресурсы для Espressif ESP Thread Border Router/Zigbee Gateway
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-H2
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | SS | |
| 1 | A1 | PWM | MOSI | |
| 2 | A2 | PWM | MISO | |
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | ||
| 5 | A5 | PWM | SCK | |
| 8 | PWM | |||
| 9 | PWM | |||
| 10 | PWM | |||
| 11 | PWM | |||
| 12 | PWM | |||
| 13 | PWM | |||
| 14 | PWM | |||
| 22 | PWM | SDA | ||
| 23 | PWM | SCL | ||
| 24 | PWM | TX0 | ||
| 25 | PWM | RX0 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP Thread Border Router/Zigbee Gateway
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
