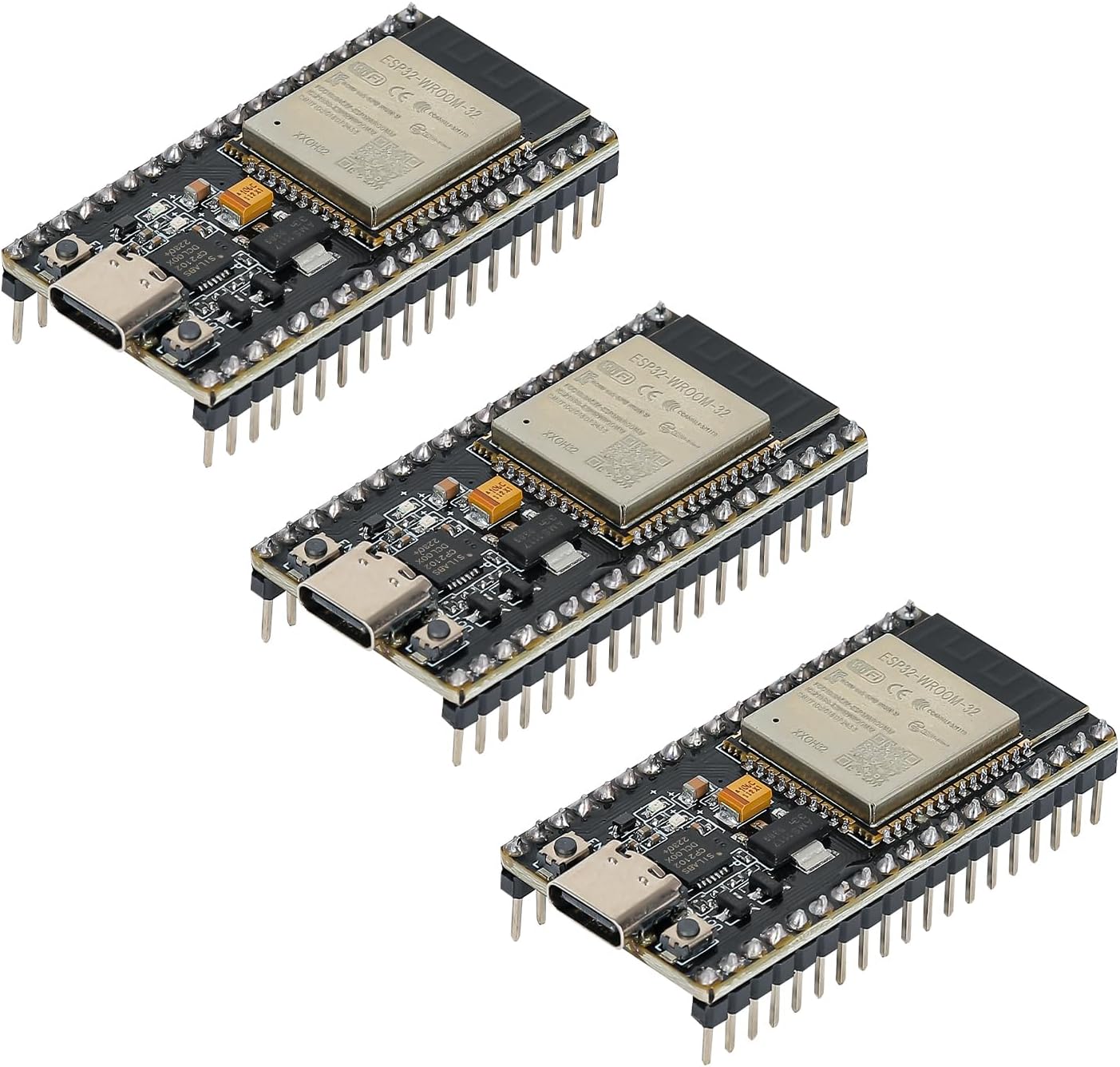

ESP32 38-Pin DevKit (Generic Clone)
ESP32 38-Pin DevKit (Generic Clone) — это популярная и доступная отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32 38-Pin DevKit (Generic Clone)
ESP32 38-Pin DevKit — это более широкая версия платы разработки ESP32, часто встречающаяся на AliExpress, eBay и Amazon. Эти платы обычно имеют маркировку "NodeMCU-32S" или "ESP32-WROOM-32" и предлагают больше доступных GPIO-контактов по сравнению с 30-пиновым вариантом. Благодаря наличию 38 контактов, разработчики получают надежный доступ ко всем возможностям микроконтроллера ESP32, включая расширенные линии ввода-вывода. Плата отлично подходит для сложных проектов, требующих большого количества подключений и различных вариантов питания.✅ Как определить вашу плату
1. Проверьте чип USB-to-Serial Найдите рядом с портом USB прямоугольную или квадратную микросхему с одной из следующих маркировок:
- CH340C / CH340G → Наиболее распространен на дешевых клонах. Прямоугольный чип.
- CP2102 → Часто встречается на платах среднего ценового сегмента. Квадратный чип.
- CH9102F → Новый чип, аналог CP2102. Квадратный чип.
2. Посчитайте контакты 📏 38-пиновые платы шире и имеют по 19 контактов с каждой стороны.
3. Проверьте регулятор напряжения
- AMS1117 → Классический вариант (может сильно нагреваться под нагрузкой). Имеет плоскую металлическую подложку.
- ME6211 / HT7333 → Новые LDO-регуляторы с низким падением напряжения и лучшей эффективностью. Обычно намного меньше по размеру.
4. Обратите внимание на маркировку Многие 38-пиновые платы подписаны как: NodeMCU-32S, ESP32 DevKit V1 или ESP-WROOM-32.
Где купить ESP32 38-Pin DevKit (Generic Clone)
Цена от
$4-7 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32 38-Pin DevKit (Generic Clone)
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32 38-Pin DevKit (Generic Clone) — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 Dev в меню плат.
[env:esp32-38pin-devkit-generic] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для ESP32 38-Pin DevKit (Generic Clone) board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"ESP32 38-Pin DevKit (Generic Clone) - 240 МГц ESP32
Flash: 4MB | USB: Micro-USB
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

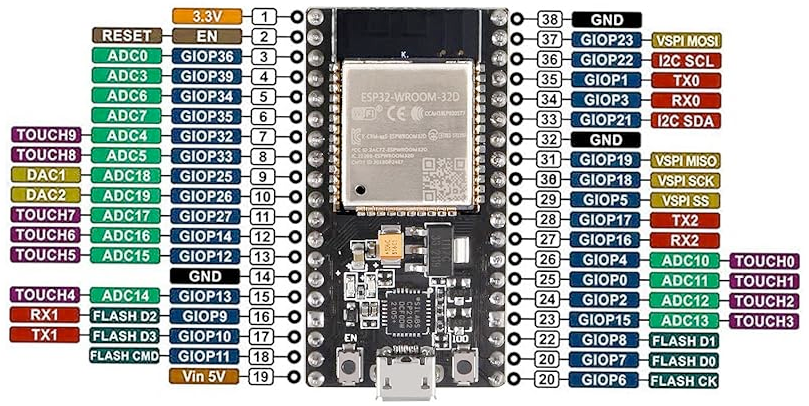

Схема распиновки ESP32 38-Pin DevKit (Generic Clone)
Полная справка по выводам ESP32 38-Pin DevKit (Generic Clone)
⚠️ Важные примечания по пинам
- Страппинг-пины (GPIO 0, 2, 12, 15): Должны находиться в определенном состоянии во время загрузки для корректного старта или входа в режим прошивки.
- GPIO 6-11: Подключены к внутренней SPI-flash памяти. Не используйте их в своих проектах, это приведет к сбою загрузки.
- GPIO 34-39: Работают только на вход (нет встроенных подтягивающих резисторов).
- ADC1: (GPIO 32-39) — безопасны для использования при включенном Wi-Fi.
Полезные ссылки
Даташиты и ресурсы для ESP32 38-Pin DevKit (Generic Clone)
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32 38-Pin DevKit (Generic Clone)
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
