Espressif ESP32-C3-DevKit-RUST-1
Espressif ESP32-C3-DevKit-RUST-1 — это плата разработки начального уровня на базе чипа ESP32-C3 с архитектурой RISC-V. Она обеспечивает максимальную частоту CPU 160 МГц, оснащена 4 МБ flash-памяти и предназначена для демонстрации возможностей Rust в эмбеддед-разработке.
Разделы статьи
О плате Espressif ESP32-C3-DevKit-RUST-1
ESP32-C3-DevKit-RUST-1 — это плата разработки начального уровня, созданная на базе модуля ESP32-C3-MINI-1. Сердцем платы является 32-битный одноядерный процессор RISC-V с поддержкой Wi-Fi и Bluetooth 5 (LE). Она специально разработана для демонстрации возможностей программирования на языке Rust в сфере интернета вещей (IoT).
Плата отличается богатой периферией для своих размеров: она содержит 6-осевой инерциальный датчик (IMU), датчики температуры и влажности, зарядное устройство для Li-Ion аккумуляторов и разъем USB Type-C. Это делает её идеальным выбором как для обучения современной мобильной разработке, так и для создания продвинутых решений в области промышленного и бытового IoT.
Где купить ESP32-C3-DevKit-RUST-1
от $15.00
за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-C3-DevKit-RUST-1
Связь
Чип
Пины
Быстрая настройка
Arduino IDE
Установите пакет «esp32» от «Espressif Systems» в Менеджере плат.
PlatformIO
[env:esp32-c3-devkit-rust-1] platform = espressif32 board = esp32-c3-devkitm-1 framework = arduino
; Точная конфигурация железа для ESP32-C3-DevKit-RUST-1 board_build.mcu = esp32c3 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = dio
Значение board может отличаться. Проверьте актуальный список в реестре PlatformIO.
ESPHome
esp32: board: esp32-c3-devkitm-1 framework: type: arduino # или "esp-idf"Espressif ESP32-C3-DevKit-RUST-1
Процессор: 160 MHz ESP32-C3 | Flash: 4MB
Используйте этот YAML-блок в вашем проекте ESPHome.
esptool.py
esptool.py \
--chip esp32c3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0x10000 firmware.binПрошивка через командную строку. Смещение загрузчика: 0x1000.

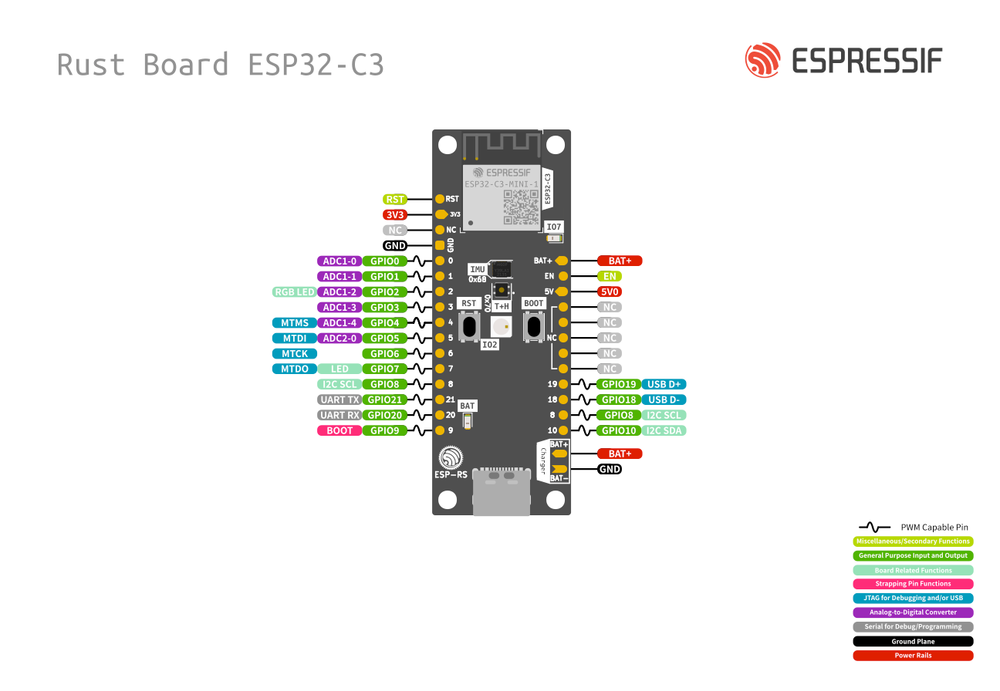

Схема распиновки ESP32-C3-DevKit-RUST-1
Нажмите на изображение, чтобы открыть в полном размере
Распиновка ESP32-C3-DevKit-RUST-1 обеспечивает доступ к множеству GPIO и коммуникационных интерфейсов. Основные выводы питания включают 3.3V и GND. На плате предусмотрены выделенные выводы для UART (TX, RX), I2C (SDA, SCL) и SPI (MISO, MOSI, SCK, SS), что упрощает интеграцию с различными периферийными устройствами. Контакты ADC доступны для задач аналогового сбора данных. Плата также поддерживает PWM и другие цифровые функции, что делает её максимально адаптируемой для различных встраиваемых проектов.
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-C3-DevKit-RUST-1
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | ARQUITECTURE: RISC-V |
| Максимальный размер | 4МБ |
