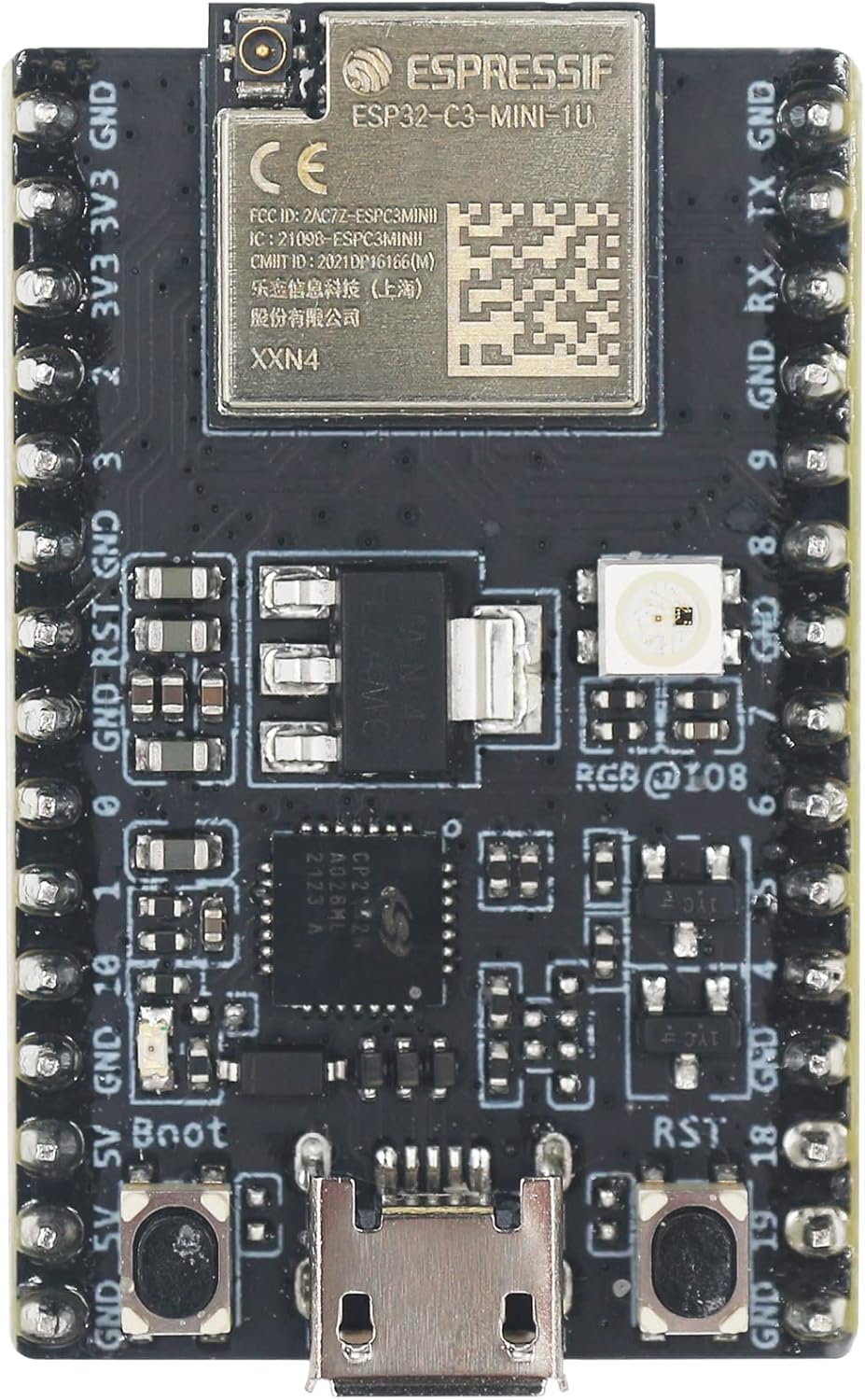

Espressif ESP32-C3-DevKitM-1
Espressif ESP32-C3-DevKitM-1 — это отладочная плата начального уровня на базе микроконтроллера ESP32-C3 с архитектурой RISC-V. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.
О плате Espressif ESP32-C3-DevKitM-1
ESP32-C3-DevKitM-1 — это отладочная плата начального уровня на базе модуля ESP32-C3-MINI-1, который объединяет полноценные функции Wi-Fi и Bluetooth® Low Energy (BLE 5.0). Разработанная для простоты и удобства использования, плата предоставляет доступ к большинству контактов ввода-вывода (I/O), что делает её подходящей для широкого спектра IoT-приложений. Благодаря архитектуре RISC-V она обеспечивает отличный баланс производительности и энергопотребления для современных умных устройств.Где купить Espressif ESP32-C3-DevKitM-1
Цена от
$10 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-C3-DevKitM-1
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Espressif ESP32-C3-DevKitM-1 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 C3 Devkitm 1 в меню плат.
[env:esp32-c3-devkitm-1] platform = espressif32 board = esp32-c3-devkitm-1 framework = arduino
; Точная конфигурация железа для Espressif ESP32-C3-DevKitM-1 board_build.mcu = esp32c3 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-c3-devkitm-1 framework: type: arduino # или "esp-idf"Espressif ESP32-C3-DevKitM-1 - 160 МГц ESP32-C3
Flash: 4МБ | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32c3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

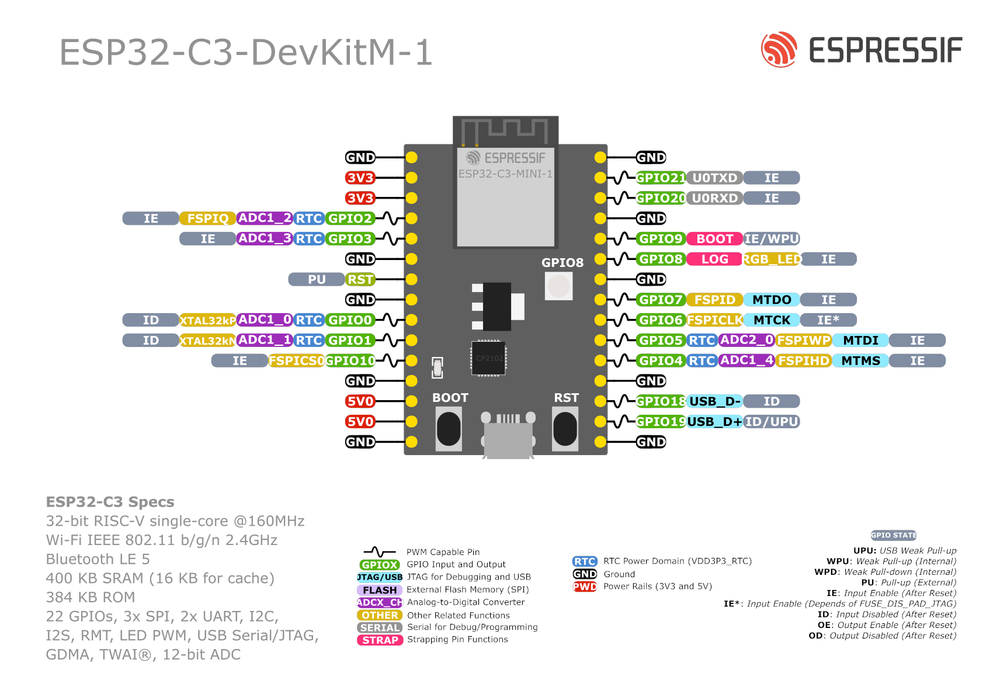

Схема распиновки Espressif ESP32-C3-DevKitM-1
Полная справка по выводам Espressif ESP32-C3-DevKitM-1
Полезные ссылки
Даташиты и ресурсы для Espressif ESP32-C3-DevKitM-1
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-C3-DevKitM-1
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
