Espressif ESP32-C3-LCDKit
Espressif ESP32-C3-LCDKit — это отладочная плата на базе современного микроконтроллера ESP32-C3 с архитектурой RISC-V. Она работает на частоте 160 МГц и оснащена 4 МБ flash-памяти.
О плате Espressif ESP32-C3-LCDKit

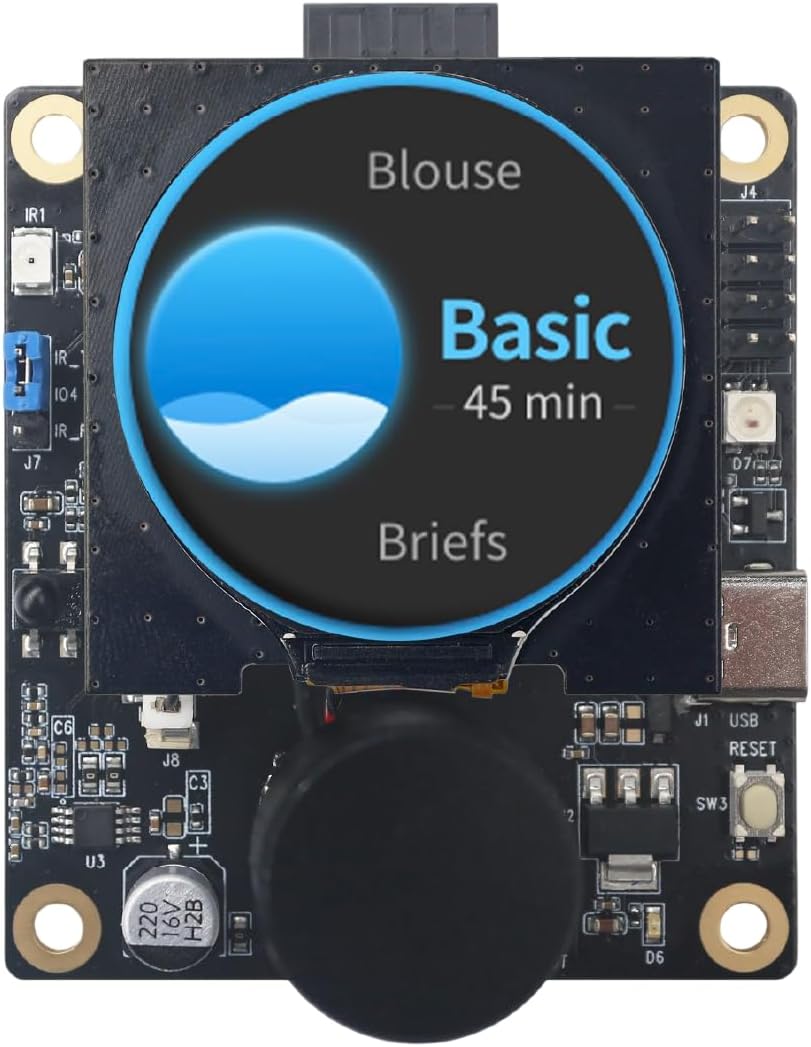

ESP32-C3-LCDKit — это специализированная отладочная плата, разработанная для оценки и проверки экранных приложений на базе ESP32-C3. Система состоит из основной платы и дополнительной платы расширения, оснащенной 1,28-дюймовым ЖК-экраном с интерфейсом SPI и разрешением 240x240 пикселей. На основной плате установлен модуль ESP32-C3-MINI-1, а также интегрированы такие компоненты, как RGB-светодиод, динамик, поворотный энкодер, инфракрасный передатчик и приемник. Эта плата идеально подходит для создания компактных устройств с графическим интерфейсом и элементами управления.Где купить Espressif ESP32-C3-LCDKit
Цена от
$19 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-C3-LCDKit
Связь
Микроконтроллер
✨ Возможности и пины
Дисплей
Быстрая настройка
Конфигурации для быстрого старта на Espressif ESP32-C3-LCDKit — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 C3 Lcdkit в меню плат.
[env:esp32-c3-lcdkit] platform = espressif32 board = esp32-c3-devkitm-1 framework = arduino
; Точная конфигурация железа для Espressif ESP32-C3-LCDKit board_build.mcu = esp32c3 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-c3-devkitm-1 framework: type: arduino # или "esp-idf"Espressif ESP32-C3-LCDKit - 160 МГц ESP32-C3
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32c3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

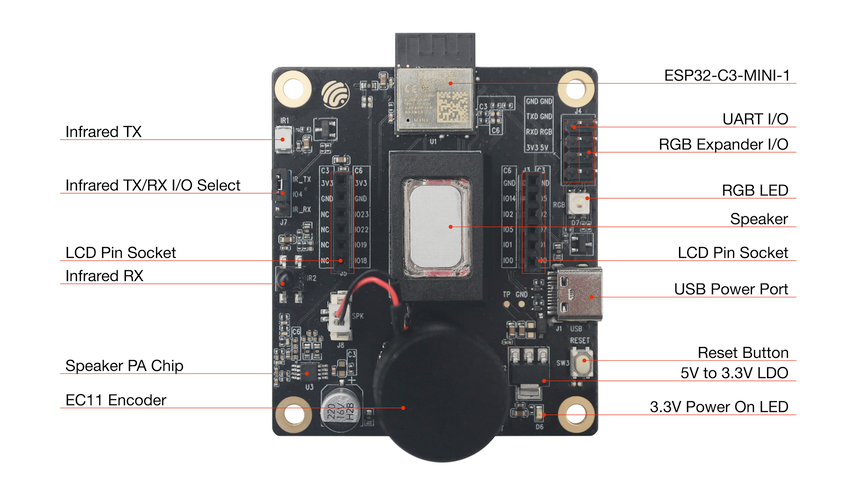

Схема распиновки Espressif ESP32-C3-LCDKit
Полная справка по выводам Espressif ESP32-C3-LCDKit
Полезные ссылки
Даташиты и ресурсы для Espressif ESP32-C3-LCDKit
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-C3-LCDKit
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32-C3
Espressif ESP32-C3-DevKitM-1
Компактная отладочная плата на базе модуля ESP32-C3-Mini-1.

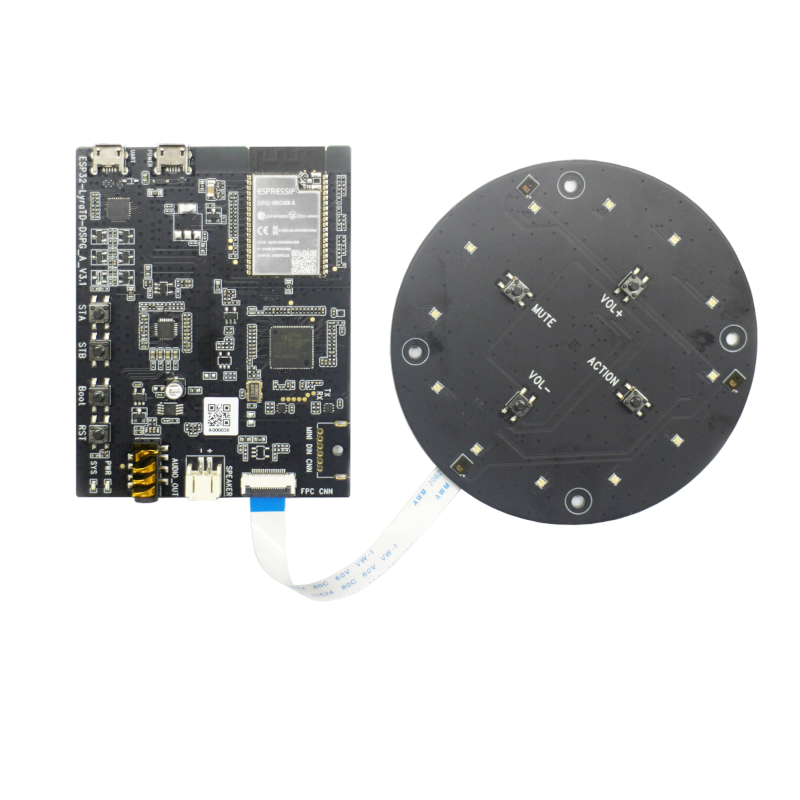

Espressif ESP32-LyraTD-DSPG
Аудио-ориентированная плата разработки с поддержкой распознавания речи.
Espressif ESP32-C3-DevKitC-02
Плата разработки на базе модуля ESP32-WROOM-02 с чипом ESP32-C3.
