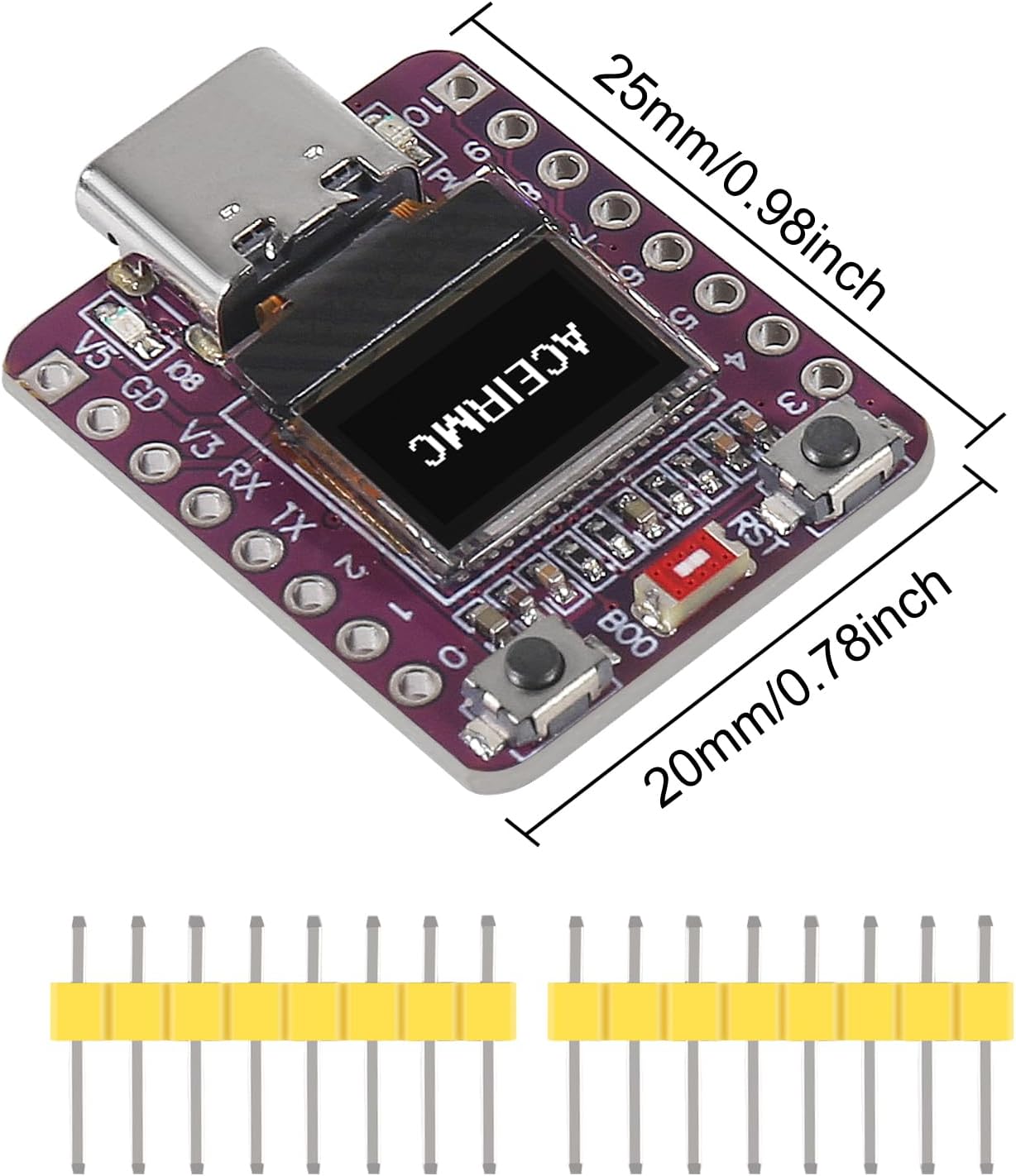

ESP32-C3 OLED 0.42" Display
ESP32-C3 OLED 0.42" Display — это компактная отладочная плата на базе современного микроконтроллера ESP32-C3 с архитектурой RISC-V. Она работает на частоте процессора до 160 МГц и оснащена 4 МБ flash-памяти, а также встроенным OLED-дисплеем.
О плате ESP32-C3 OLED 0.42" Display
**ESP32-C3 OLED 0.42"** — это ультракомпактная отладочная плата на базе микроконтроллера **ESP32-C3 RISC-V** со встроенной поддержкой **Wi-Fi 802.11 b/g/n** и **Bluetooth 5 (LE)**. Основанная на одноядерном 32-битном процессоре RISC-V с частотой до **160 МГц**, плата имеет **4 МБ flash-памяти** и **400 КБ SRAM**, что делает её отличным выбором для портативных IoT-устройств.Главной особенностью является встроенный 0.42” OLED-дисплей с разрешением 72x40, подключенный через интерфейс I2C. Это идеально подходит для вывода показаний датчиков или статуса устройства без использования внешних модулей. Плата предлагает 13 GPIO пинов, включая 6 каналов 12-битного АЦП, ШИМ и поддержку UART, SPI, I2C. Питание осуществляется через разъем Micro-USB, рабочее напряжение составляет 3.3 В.
Где купить ESP32-C3 OLED 0.42" Display
Цена от
$8.99 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32-C3 OLED 0.42" Display
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32-C3 OLED 0.42" Display — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Затем перейдите в Tools → Board и выберите Esp32c3 Dev для ESP32-C3 OLED 0.42" Display.
[env:esp32-c3-oled-042] platform = espressif32 board = esp32-c3-devkitm-1 framework = arduino
; Точная конфигурация железа для ESP32-C3 OLED 0.42” Display board_build.mcu = esp32c3 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = qio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-c3-devkitm-1 framework: type: arduino # или "esp-idf"ESP32-C3 OLED 0.42” Display - 160 МГц ESP32C3
Flash: 4MB | USB: Micro-USB
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32c3 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 4MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

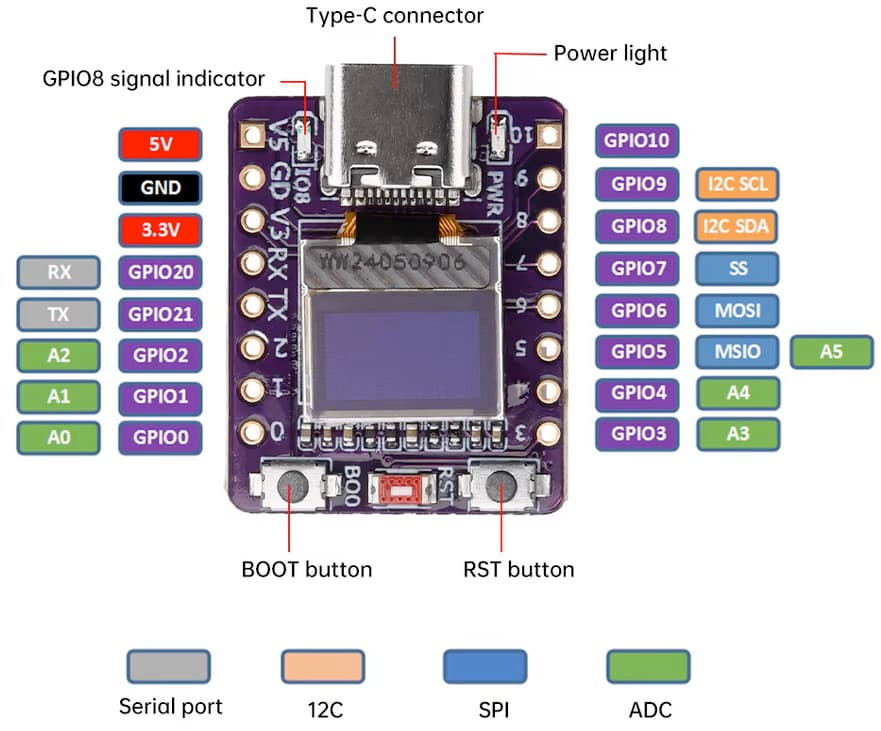

Схема распиновки ESP32-C3 OLED 0.42" Display
Полная справка по выводам ESP32-C3 OLED 0.42" Display
Встроенный 0.42” OLED-дисплей использует шину I2C (обычно используется GPIO 8 для SDA и GPIO 9 для SCL). Пины GPIO поддерживают цифровой ввод-вывод, АЦП, ШИМ и различные протоколы.
Интерфейсы связи включают RX и TX для UART, а другие GPIO можно настроить для работы с SPI, I2C, PWM и прочим. Каналы АЦП обеспечивают 12-битную точность аналогового входа.
Безопасные пины
Эти выводы можно свободно использовать для общего GPIO без риска конфликтов при загрузке системы:
Пины, требующие осторожности
| Пин | Метка | Причина осторожности |
|---|---|---|
| IO2 | GPIO2 | Страппинг-пин. Должен быть HIGH при загрузке. |
| IO4 | MTMS | JTAG и страппинг-пин. Задействован при загрузке. |
| IO5 | MTDI | JTAG и страппинг-пин. Задействован при загрузке. |
| IO6 | MTCK | JTAG и страппинг-пин. Задействован при загрузке. |
| IO7 | MTDO | JTAG и страппинг-пин. Задействован при загрузке. |
| IO20 | U0RXD | Порт UART0. Использование может помешать прошивке/отладке. |
| IO21 | U0TXD | Порт UART0. Использование может помешать выводу логов. |
Полезные ссылки
Даташиты и ресурсы для ESP32-C3 OLED 0.42" Display
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32-C3 OLED 0.42\
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | QIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32-C3

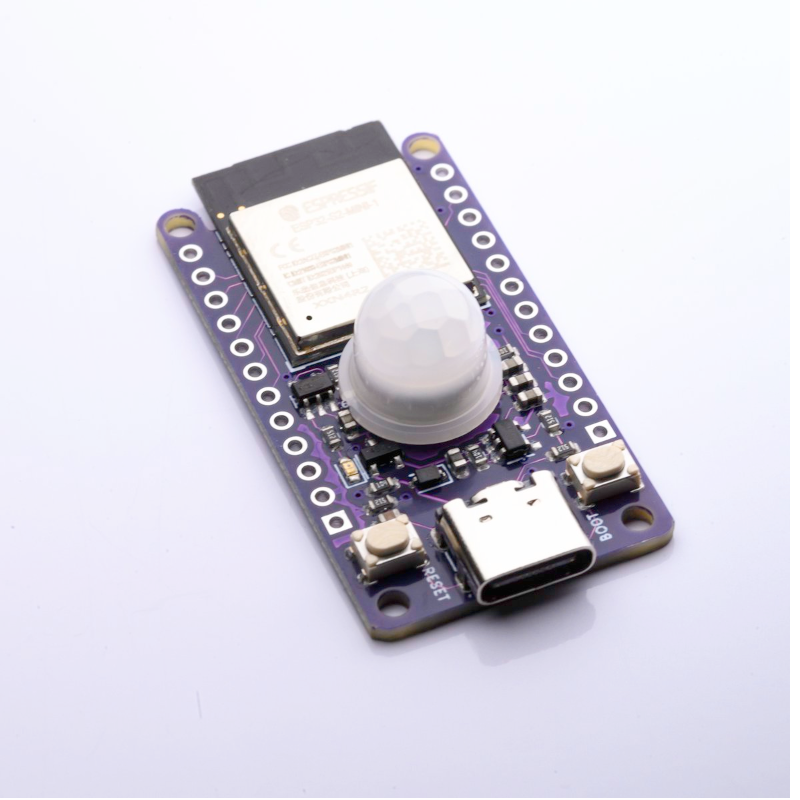

Bee Motion Mini
