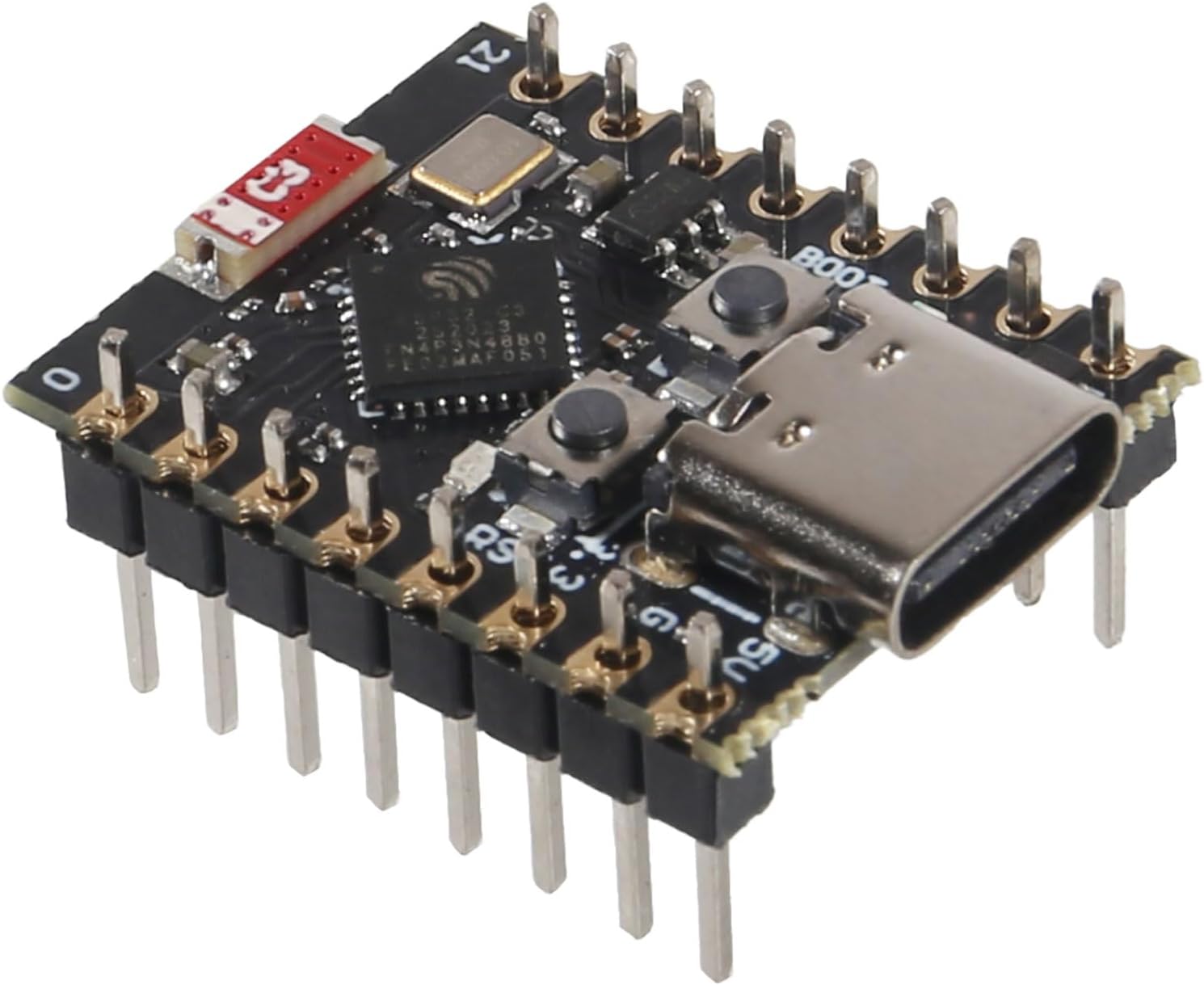

Технические характеристики

Полные спецификации оборудования для ESP32 C3 Super Mini

Быстрая настройка

Конфигурации для быстрого старта на ESP32 C3 Super Mini — автоматически сгенерированы из спецификаций платы.

[env:esp32-c3-super-mini]
platform  = espressif32
board     = esp32-c3-devkitm-1
framework = arduino
; Точная конфигурация железа для ESP32 C3 Super Mini
board_build.mcu        = esp32c3
board_build.f_cpu      = 160000000L
board_build.flash_size = 4MB
board_build.flash_mode = qio
board_upload.flash_size = 4MB

esp32:
  board: esp32-c3-devkitm-1
  framework:
    type: arduino   # или "esp-idf"
ESP32 C3 Super Mini - 160 МГц ESP32-C3
Flash: 4MB | USB: USB-C

esptool.py \
  --chip esp32c3 \
  --baud 921600 \
  write_flash \
    --flash_mode qio \
    --flash_size 4MB \
    0x0 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

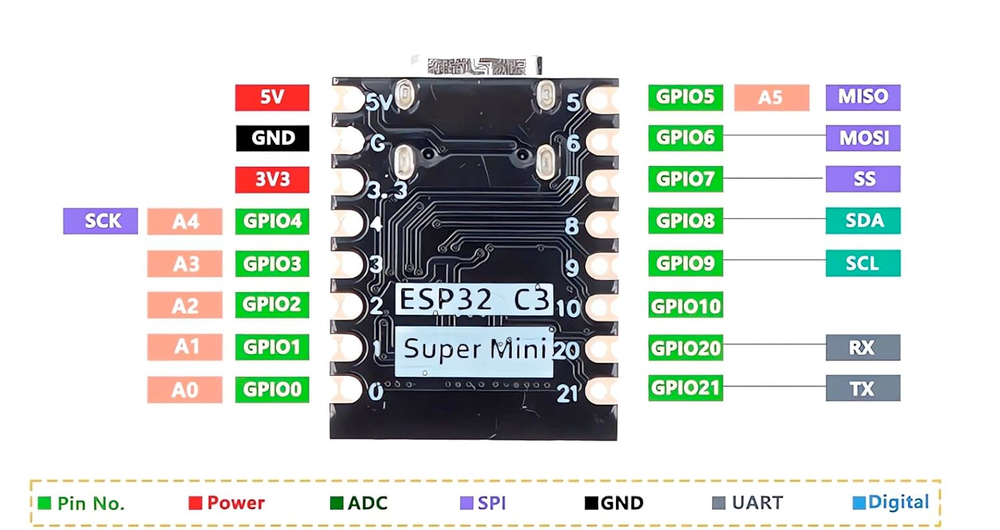

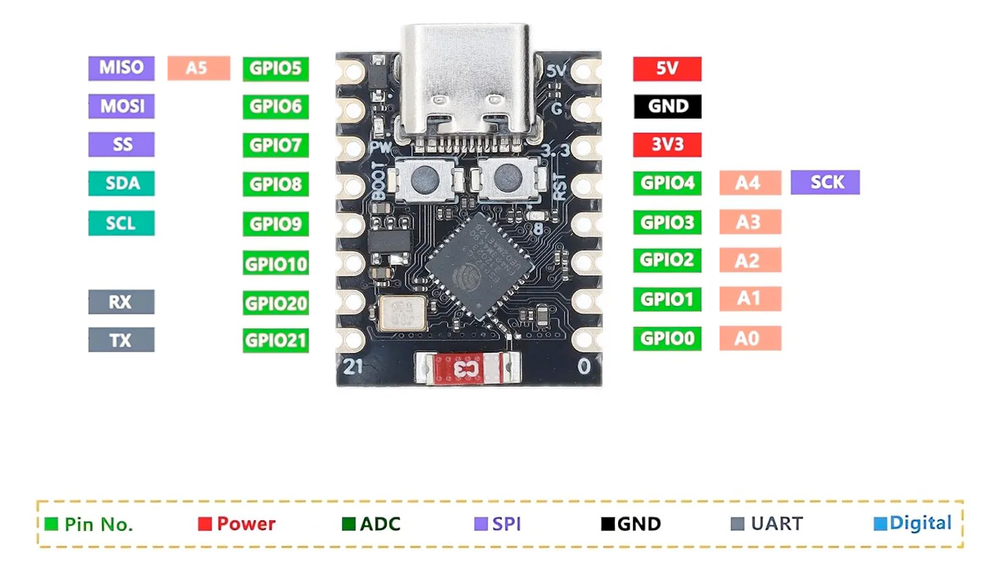

Схема распиновки ESP32 C3 Super Mini

Полная справка по выводам ESP32 C3 Super Mini

Распиновка **ESP32-C3 Super Mini** разработана для обеспечения максимальной функциональности в сверхкомпактном корпусе. Плата включает в себя основные выводы питания, такие как **5V**, **3.3V** и **GND**, обеспечивая стабильное питание периферийных компонентов.

В состав распиновки входят выделенные выводы для последовательной связи: RX и TX для UART, SDA и SCL для I2C, а также MISO, MOSI, SCK и SS для протоколов SPI. Это позволяет легко интегрировать датчики, дисплеи и внешние накопители. Для работы с аналоговыми сигналами плата предлагает ADC-пины, помеченные от A0 до A5, что идеально подходит для измерения напряжения и работы с аналоговыми сенсорами. Несмотря на свои малые размеры, ESP32-C3 SuperMini обеспечивает полноценный набор интерфейсов для цифрового ввода-вывода и аналоговых функций.

Безопасные пины (GPIO)

Эти выводы безопасны для использования общего назначения (GPIO) без риска конфликтов при загрузке или работе системы:

IO0 IO1 IO3 IO10

• Не участвуют в последовательности загрузки
• Не имеют подключений к flash/PSRAM
• Без конфликтов с USB или JTAG

Пины с осторожностью

Зарезервированы для критических функций. Неправильное использование может привести к сбоями загрузки или прошивки:

Пин	Тип	Причина осторожности
IO2	🛠️ Strapping	Должен быть HIGH при загрузке (иначе сбой работы с flash)
IO8	🛠️ Strapping	Должен быть HIGH при сбросе для корректной прошивки через UART
IO9	🛠️ Strapping	Управляет режимом загрузки (HIGH - нормальный, LOW - режим прошивки)

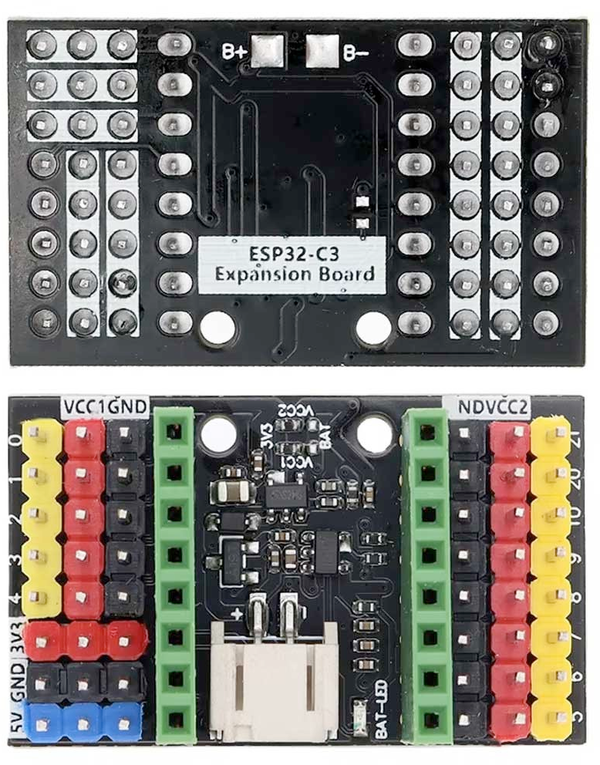

Плата расширения ESP32-C3 SuperMini

🔌 Ключевые возможности

• ✓
  Совместимость с Li-ion: Поддержка литиевых батарей 3.7В для портативных решений.
• ✓
  Зарядка через USB: Зеленый светодиод горит при зарядке и гаснет при полном заряде.
• ✓
  Полный доступ к IO: Вывод всех GPIO ESP32-C3 SuperMini для удобного подключения датчиков.
• ✓
  Компактный размер: Размеры всего 37.4мм x 22.5мм x 15.2мм.

⚙️ Продвинутое управление питанием

Плата расширения оснащена двумя независимыми выходами питания: **VCC1** и **VCC2**. По умолчанию оба выдают 3.3В, но их можно переконфигурировать на 3.7В.

Как переключить на 3.7В:

1. Удалите предустановленный резистор **0Ω** на соответствующей линии (VCC1 или VCC2).
2. Замкните три контактные площадки припоем, чтобы перенаправить выход на 3.7В напрямую от батареи.

Эта плата расширения значительно расширяет возможности ESP32-C3 SuperMini, обеспечивая гибкое управление питанием и легкую интеграцию датчиков в портативных IoT-устройствах.

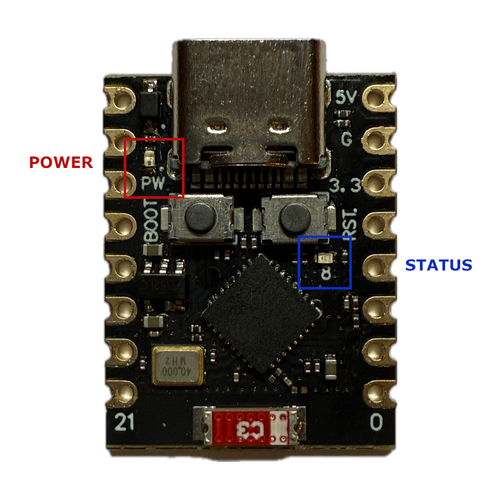

Встроенные светодиоды

Красный LED

Питание (Всегда ON)

Синий LED

GPIO8 (Управляемый)

Arduino IDE C++

void setup() {
 pinMode(8, OUTPUT); // Синий светодиод на GPIO8
}
void loop() {
digitalWrite(8, HIGH);
delay(1000);
digitalWrite(8, LOW);
delay(1000);
}

ESPHome YAML

output:
  - platform: gpio
    pin: 8
    id: blue_led
light:

platform: binary
name: “Blue LED”
output: blue_led

Документация ESPHome GPIO Output →

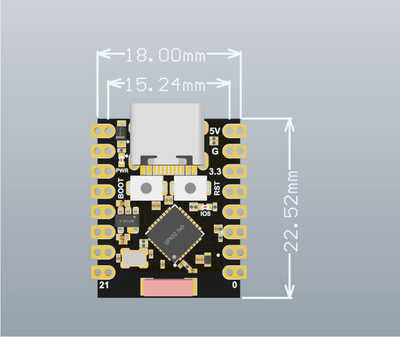

Габаритные размеры

Физические параметры платы ESP32 C3 Super Mini

Ширина 18 мм

Длина 22.5 мм

Шаг пинов 2.54 мм

Толщина платы Микро-размер

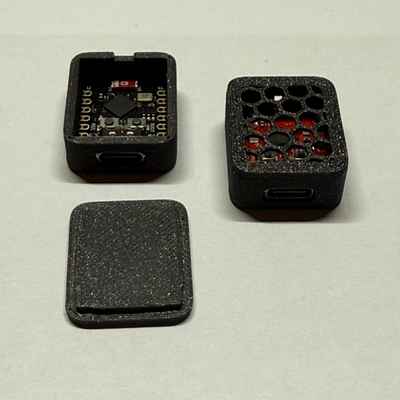

3D-печатные корпуса

Заказать на Etsy →

Профессиональные защитные корпуса для ESP32 C3 Super Mini. Различные цвета и конфигурации.

Мы предлагаем разнообразные корпуса для ESP32-C3 SuperMini, доступные в различных цветах и вариантах – с разъемами для пинов или без них. Вы также можете выбрать крышку с гексагональным узором для лучшего охлаждения ❄️ или сплошную крышку для элегантного внешнего вида.

Кастомный дизайн

Точная посадка

Множество вариантов

Защита платы

Полезные ссылки

Даташиты и ресурсы для ESP32 C3 Super Mini

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-C3

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для ESP32 C3 Super Mini

Похожие платы

Другие платы разработки с микроконтроллером ESP32-C3

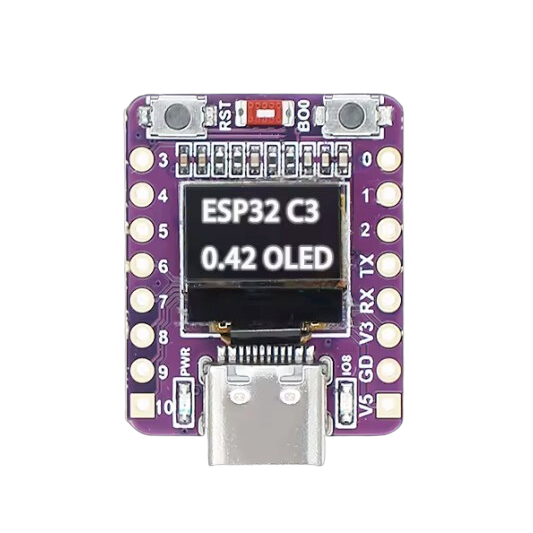

ESP32-C3 OLED 0.42" Display
