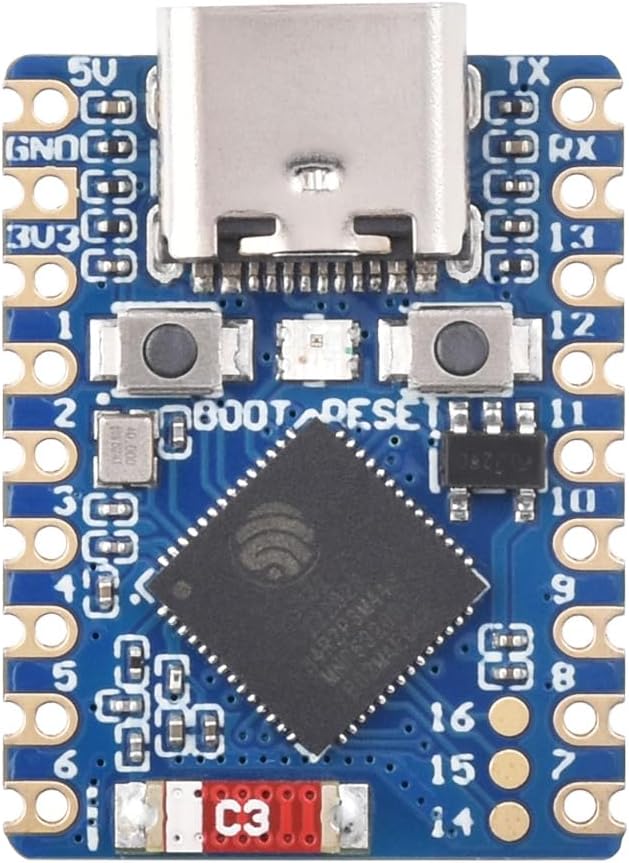

ESP32 C3 Zero
ESP32 C3 Zero — это ультракомпактная отладочная плата на базе микроконтроллера ESP32-C3 с архитектурой RISC-V. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32 C3 Zero
**ESP32-C3-Zero** — это компактная плата разработки на базе чипа **Espressif ESP32-C3FN4**. Она поддерживает **2.4GHz Wi-Fi (802.11 b/g/n)** и **Bluetooth 5 (LE)**, что делает её идеальной для IoT-проектов, требующих надежного беспроводного соединения. 📶Благодаря своему малому форм-фактору, плату легко интегрировать в проекты с ограниченным пространством, а встроенная керамическая антенна обеспечивает стабильную работу без необходимости внешних антенн. Для удобства использования предусмотрены кнопки BOOT и RESET, что упрощает процесс разработки и отладки. 🚀
С 15 GPIO пинами и поддержкой множества интерфейсов (SPI, I2C, UART, I2S, ADC), ESP32-C3-Zero является гибким выбором для ваших встраиваемых систем! ⚙️
Где купить ESP32 C3 Zero
Цена от
$4.90 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32 C3 Zero
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32 C3 Zero — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32c3 Dev в меню плат для ESP32 C3 Zero.
[env:esp32-c3-zero] platform = espressif32 board = esp32-c3-devkitm-1 framework = arduino
; Точная конфигурация железа для ESP32 C3 Zero board_build.mcu = esp32c3 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = qio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-c3-devkitm-1 framework: type: arduino # или "esp-idf"ESP32 C3 Zero - 160 МГц ESP32C3
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32c3 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 4MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

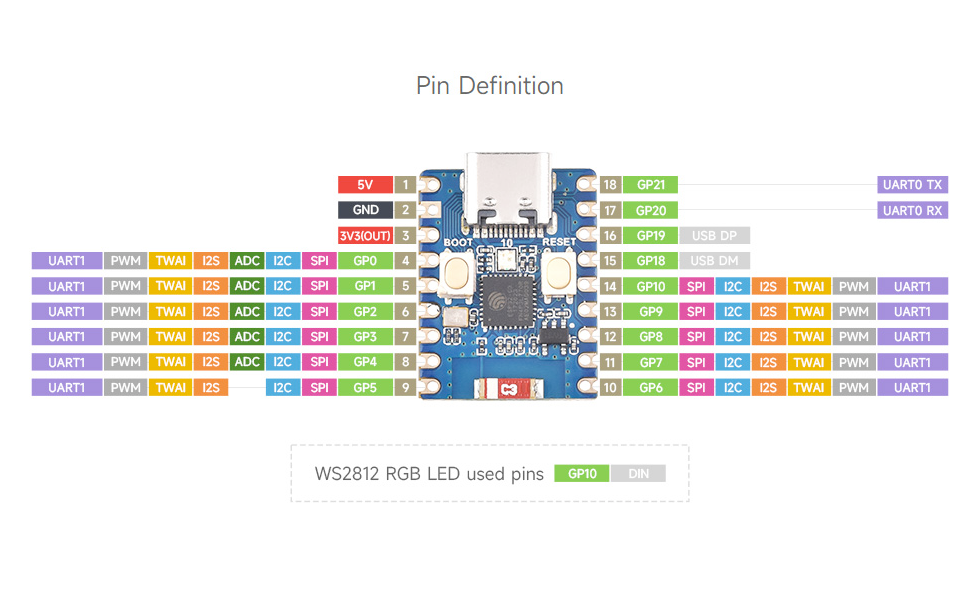

Схема распиновки ESP32 C3 Zero
Полная справка по выводам ESP32 C3 Zero
Плата оснащена несколькими интерфейсами связи:
- UART: RX, TX
- I2C: SDA, SCL
- SPI: SCK, MISO, MOSI, SS
Для работы с аналоговыми сигналами предусмотрены пины ADC, подходящие для считывания данных с сенсоров или измерения уровней напряжения.
Безопасные пины (Safe Pins)
Эти пины безопасны для общего использования GPIO и не конфликтуют с процессом загрузки или системными функциями:
- IO0, IO1, IO3, IO10
Пины, требующие осторожности
Зарезервированы для критических функций. Неправильное использование может привести к сбоям загрузки, проблемам с программированием или системным конфликтам.
| Пин | Метка | Причина осторожности | Тип |
|---|---|---|---|
| IO2 | GPIO2 | Должен быть HIGH при загрузке (если LOW при сбросе, обычная загрузка из flash может не сработать) | 🛠️ Strapping |
| IO4 | MTMS | Используется при загрузке; JTAG TMS; Quad-SPI flash IO в вариантах с внутренней flash | 🔗 JTAG |
| IO5 | MTDI | Используется при загрузке; JTAG TDI; Quad-SPI flash IO в вариантах с внутренней flash | 🔗 JTAG |
| IO6 | MTCK | Используется при загрузке; JTAG TCK; тактовый сигнал flash в вариантах с внутренней flash | 🔗 JTAG |
| IO7 | MTDO | Используется при загрузке; JTAG TDO; Quad-SPI flash IO в вариантах с внутренней flash | 🔗 JTAG |
| IO8 | GPIO8 | Должен быть HIGH при сбросе (если LOW, прошивка/загрузка через UART может не работать) | 🛠️ Strapping |
| IO9 | GPIO9 | Управляет режимом загрузки при сбросе (HIGH — обычная загрузка, LOW — режим загрузки прошивки) | 🛠️ Strapping |
| IO18 | USB_D- | По умолчанию подключен к USB; для использования как GPIO требуется переконфигурация | 🔌 USB |
| IO19 | USB_D+ | По умолчанию подключен к USB; недоступен как GPIO без отключения функций USB | 🔌 USB |
| IO20 | U0RXD | Используется как UART0 RX (консоль/загрузчик); переназначение отключит отладку | 📡 UART |
| IO21 | U0TXD | Используется как UART0 TX (консоль/загрузчик); переназначение отключит вывод консоли | 📡 UART |
Полезные ссылки
Даташиты и ресурсы для ESP32 C3 Zero
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32 C3 Zero
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | QIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32C3

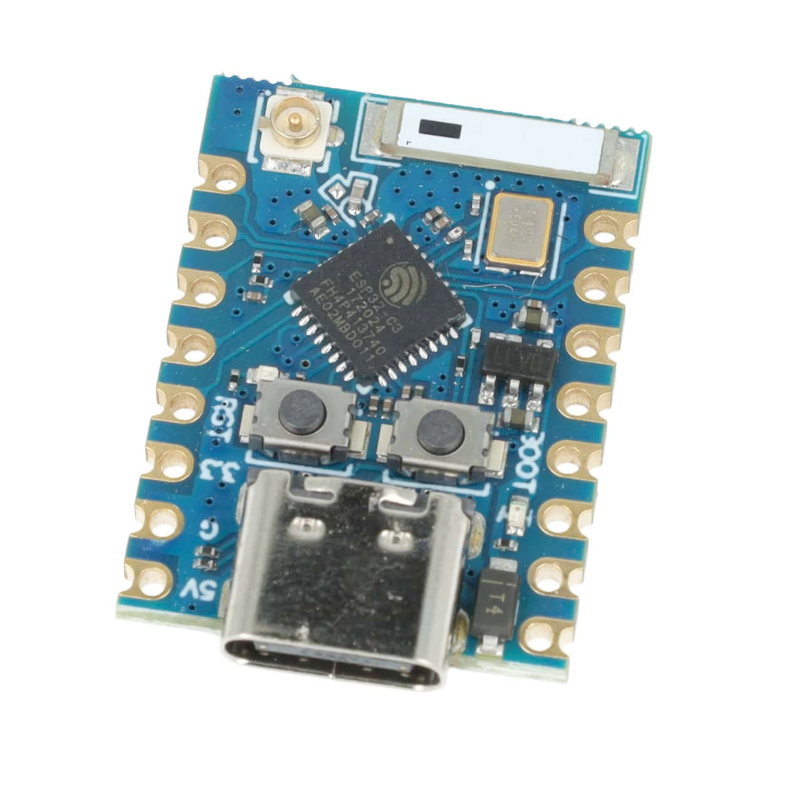

ESP32-C3-Zero Pro
Плата ESP32-C3-Zero Pro на базе микроконтроллера ESP32-C3 с архитектурой RISC-V.

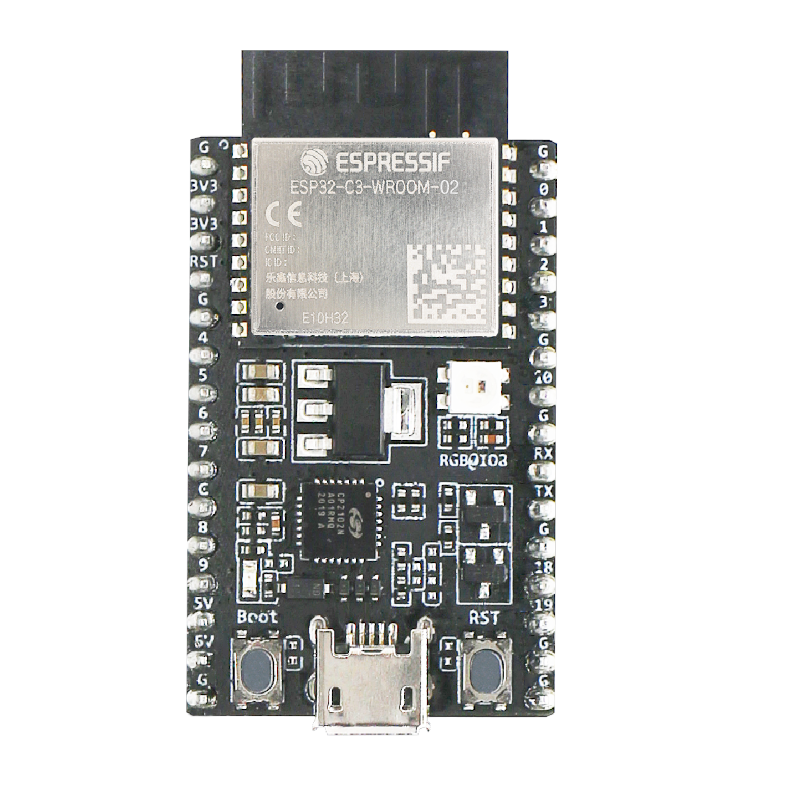

Espressif ESP32-C3-DevKitC-02
Официальная отладочная плата от Espressif на базе модуля ESP32-C3-WROOM-02.

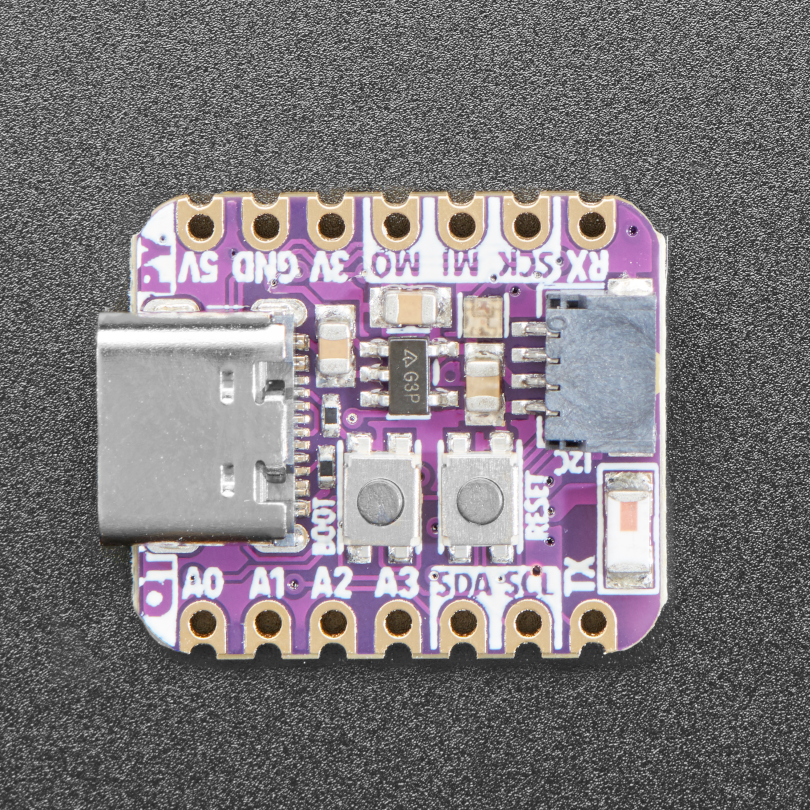

Adafruit QT Py ESP32-C3
