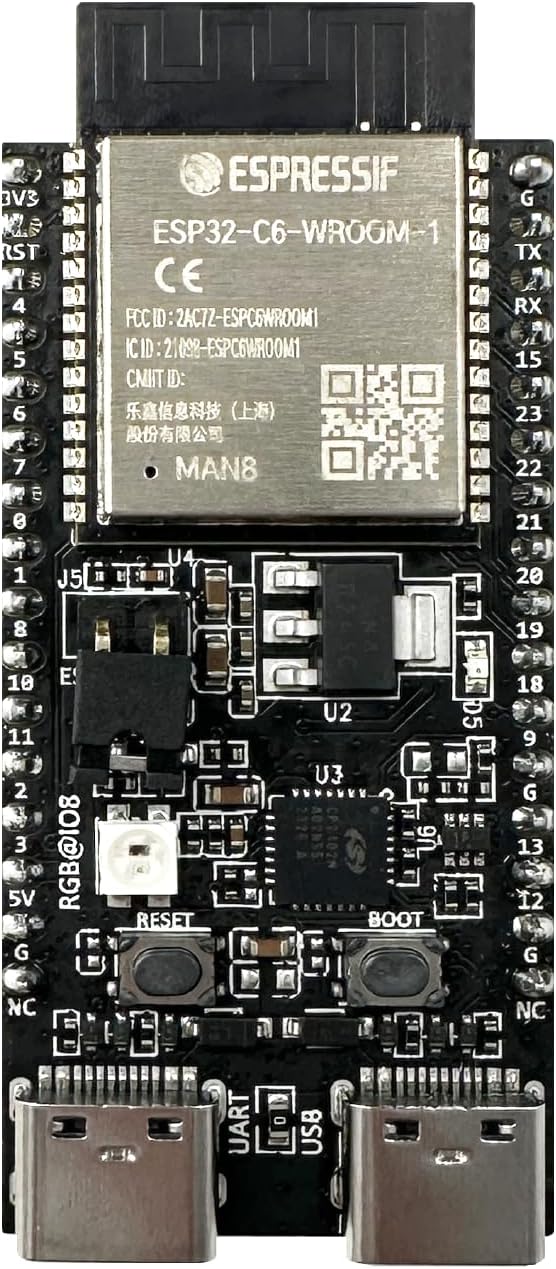

Espressif ESP32-C6-DevKitC-1
Espressif ESP32-C6-DevKitC-1 — это отладочная плата на базе современного микроконтроллера ESP32-C6 с архитектурой RISC-V. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 8 МБ flash-памяти.
О плате Espressif ESP32-C6-DevKitC-1
ESP32-C6-DevKitC-1 — это отладочная плата начального уровня на базе модуля ESP32-C6-WROOM-1(U), оснащенная 8 МБ SPI flash-памяти. Данная плата интегрирует в себе полноценную поддержку Wi-Fi 6, Bluetooth LE 5.0, Zigbee 3.0 и Thread 1.3, что делает её идеальным решением для современных IoT-приложений. Плата обеспечивает доступ к большинству контактов ввода-вывода (I/O) через штыревые разъемы по обеим сторонам, что значительно упрощает подключение периферийных устройств и датчиков. ESP32-C6-DevKitC-1 разработана для максимально простого прототипирования проектов, требующих низкого энергопотребления и современных протоколов беспроводной связи.Где купить Espressif ESP32-C6-DevKitC-1
Цена от
$10 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-C6-DevKitC-1
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Espressif ESP32-C6-DevKitC-1 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем выберите Esp32 C6 Devkitc 1 в меню инструментов для Espressif ESP32-C6-DevKitC-1.
[env:esp32-c6-devkitc-1] platform = espressif32 board = esp32-c6-devkitc-1 framework = arduino
; Точная конфигурация железа для Espressif ESP32-C6-DevKitC-1 board_build.mcu = esp32c6 board_build.f_cpu = 160000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_upload.flash_size = 8MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-c6-devkitc-1 framework: type: arduino # или "esp-idf"Espressif ESP32-C6-DevKitC-1 - 160 МГц ESP32C6
Flash: 8MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32c6 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 8MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

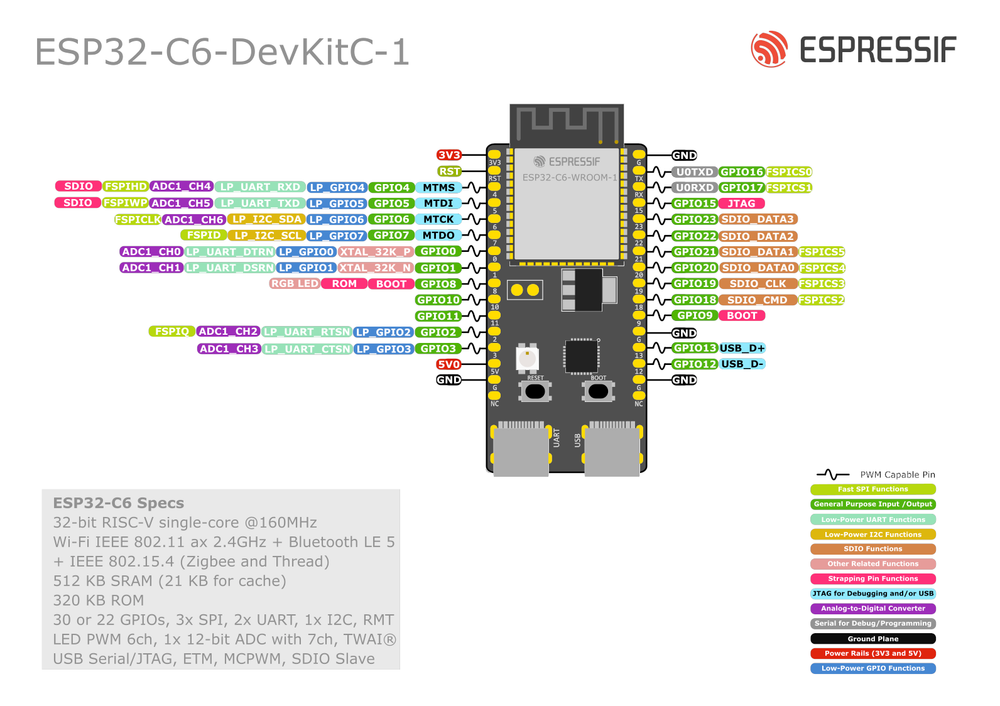

Схема распиновки Espressif ESP32-C6-DevKitC-1
Полная справка по выводам Espressif ESP32-C6-DevKitC-1
Безопасные пины для использования
Эти пины безопасны для общего использования GPIO без риска конфликтов при загрузке или работе системы
Пины, которых стоит избегать или использовать с осторожностью
| ПИН | Метка | Причина | Тип |
|---|---|---|---|
| IO4 | MTMS | Используется при загрузке; нужен для JTAG; в моделях с внутренней flash связан с данными. | 🛠️ Strapping |
| IO5 | MTDI | Используется при загрузке; нужен для JTAG; в моделях с внутренней flash связан с данными. | 🛠️ Strapping |
| IO6 | MTCK | Нужен для JTAG; подключен к шине flash в моделях с внутренней памятью. | 🔗 JTAG |
| IO7 | MTDO | Нужен для JTAG; подключен к шине flash в моделях с внутренней памятью. | 🔗 JTAG |
| IO8 | GPIO8 | Определяет режим загрузки; низкий уровень при сбросе может помешать нормальному старту. | 🛠️ Strapping |
| IO9 | GPIO9 | Низкий уровень на сбросе принудительно переводит ESP32-C6 в режим загрузки прошивки. | 🛠️ Strapping |
| IO12 | USB_D- | Выделен для USB связи; избегайте, если используете USB функционал. | 🔌 USB |
| IO13 | USB_D+ | Выделен для USB связи; избегайте, если используете USB функционал. | 🔌 USB |
| IO15 | JTAG_SEL | Управляет источником JTAG при загрузке; избегайте изменения его состояния. | 🔗 JTAG |
| IO16 | U0TXD | Пин передачи UART0 по умолчанию; использование может мешать консоли отладки. | 📡 UART |
| IO17 | U0RXD | Пин приема UART0 по умолчанию; использование может мешать консоли отладки. | 📡 UART |
| IO18 | FSPIQ | Подключен к внутренней flash; использование как GPIO нарушит работу с памятью. | ⚡ Flash |
| IO19 | FSPID | Подключен к внутренней flash; использование как GPIO нарушит работу с памятью. | ⚡ Flash |
Полезные ссылки
Даташиты и ресурсы для Espressif ESP32-C6-DevKitC-1
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C6
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | SDA | |
| 2 | A2 | PWM | SCL | |
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | ||
| 5 | A5 | PWM | ||
| 6 | A6 | PWM | ||
| 7 | PWM | |||
| 8 | PWM | |||
| 9 | PWM | |||
| 10 | PWM | |||
| 11 | PWM | |||
| 12 | PWM | USB_D- | ||
| 13 | PWM | USB_D+ | ||
| 14 | PWM | |||
| 15 | PWM | |||
| 16 | PWM | TX0 | ||
| 17 | PWM | RX0 | ||
| 18 | PWM | SS | ||
| 19 | PWM | MOSI | ||
| 20 | PWM | SCK | ||
| 21 | PWM | MISO | ||
| 22 | PWM | |||
| 23 | PWM | |||
| 24 | PWM | |||
| 25 | PWM | |||
| 26 | PWM | |||
| 27 | PWM | |||
| 28 | PWM | |||
| 29 | PWM | |||
| 30 | PWM |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-C6-DevKitC-1
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 8МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32-C6 и аналогичные по характеристикам

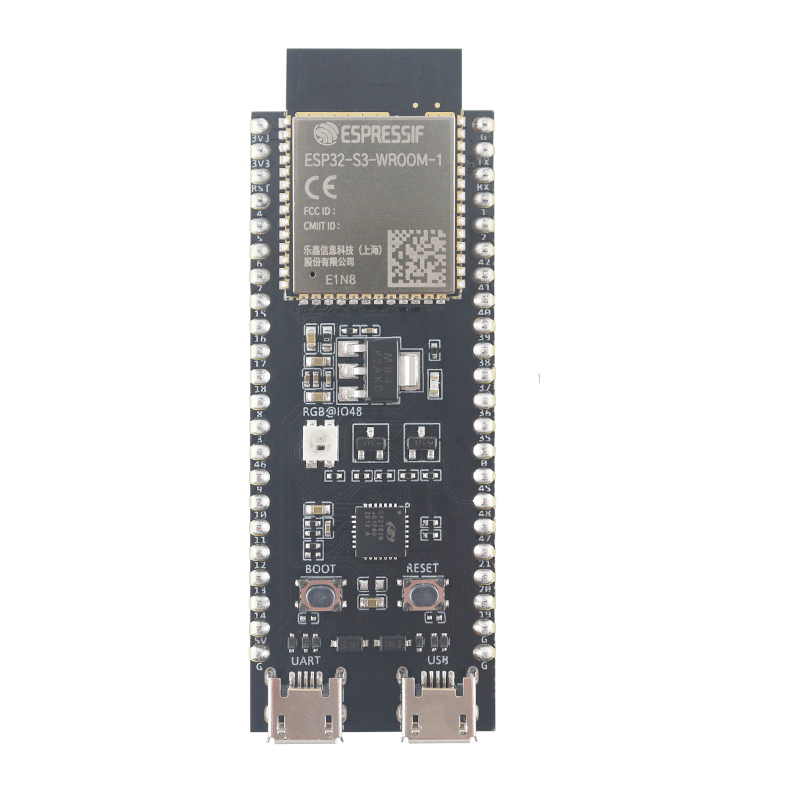

Espressif ESP32-S3-DevKitC-1
Современная плата на базе ESP32-S3 с поддержкой векторных инструкций и мощным CPU.

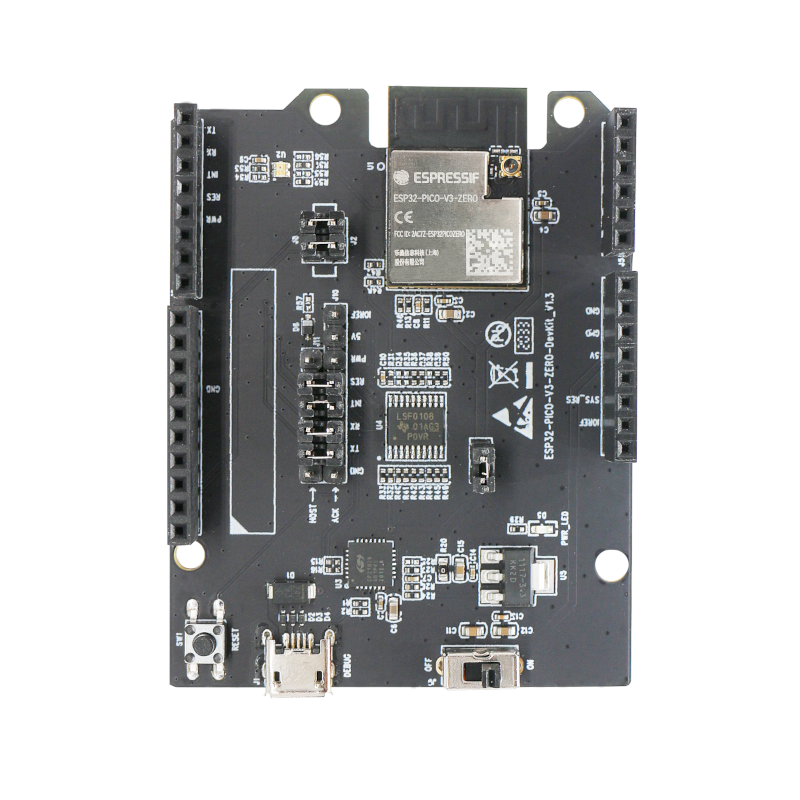

Espressif ESP32-PICO-V3-ZERO-DevKit
