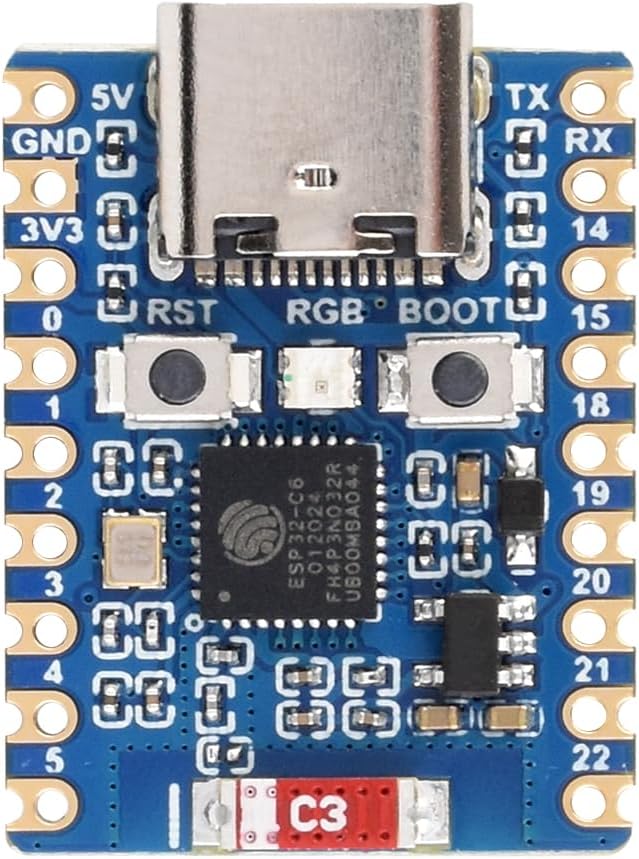

ESP32 C6 Zero Mini
ESP32 C6 Zero Mini — это компактная отладочная плата на базе микроконтроллера ESP32-C6 с архитектурой RISC-V. Она работает на максимальной частоте 160 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32 C6 Zero Mini
Минималистичная плата на базе ESP32-C6 с архитектурой RISC-V и поддержкой современных протоколов беспроводной связи. Идеально подходит для создания компактных и бюджетных устройств, совместимых с экосистемой Matter. Плата оснащена USB Type-C портом для прошивки и отладки, встроенным RGB светодиодом и керамической антенной 2.4ГГц. Несмотря на малые размеры, она предоставляет доступ ко всем ключевым GPIO микроконтроллера.Где купить ESP32 C6 Zero Mini
Цена от
$10 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32 C6 Zero Mini
Связь
Микроконтроллер
✨ Возможности и пины
Микросхема ESP32-C6FH4 со встроенным двухъядерным процессором до 160 МГц
LDO-стабилизатор ME6217C33M5G (до 800мА)
Адресный светодиод WS2812 RGB
Керамическая антенна 2.4ГГц и кнопки BOOT/RESET
Быстрая настройка
Конфигурации для быстрого старта на ESP32 C6 Zero Mini — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем выберите "Tinyc6" для ESP32 C6 Zero Mini.
[env:esp32-c6-zero-mini] platform = espressif32 board = esp32-c6-devkitc-1 framework = arduino
; Точная конфигурация железа для ESP32 C6 Zero Mini board_build.mcu = esp32c6 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = qio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-c6-devkitc-1 framework: type: arduino # или "esp-idf"ESP32 C6 Zero Mini - 160 МГц ESP32C6
Flash: 4МБ | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32c6 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 4MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

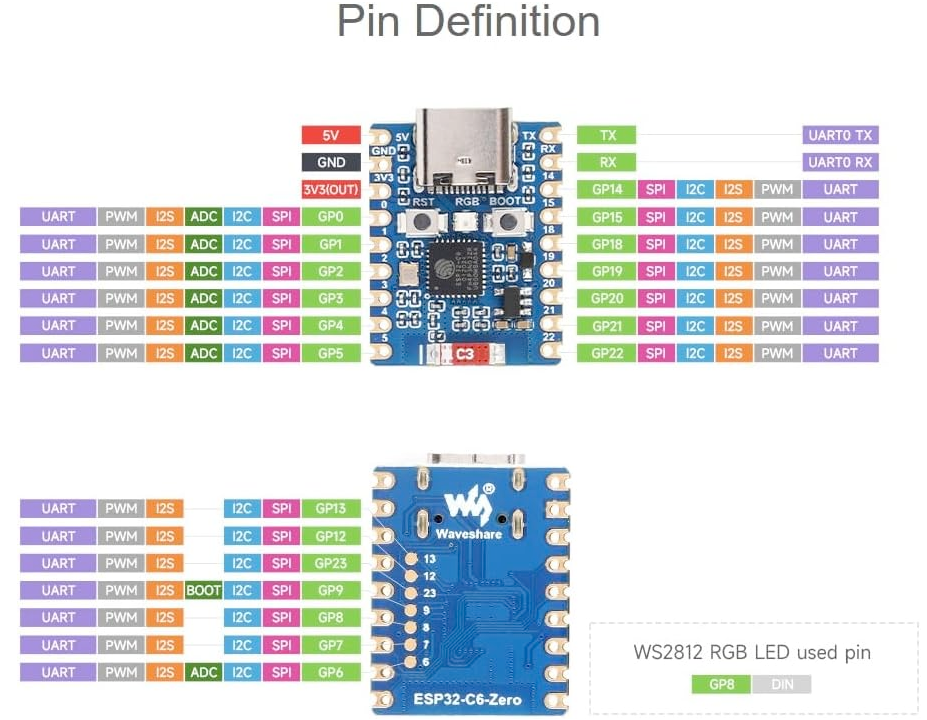

Схема распиновки ESP32 C6 Zero Mini
Полная распиновка и GPIO маппинг для ESP32 C6 Zero Mini
Рекомендуемые пины (Safe Pins)
Эти выводы безопасны для общего использования (GPIO) без конфликтов с процессами загрузки или системными функциями:
- ✓ Не участвуют в последовательности загрузки
- ✓ Нет соединений с flash-памятью/PSRAM
- ✓ Нет конфликтов с USB или JTAG
Пины, требующие осторожности (Avoid Pins)
Эти выводы зарезервированы для критических функций. Неправильное использование может привести к сбоям при загрузке или прошивке:
- IO4-IO5: Strapping-пины, используемые при загрузке.
- IO6-IO7: Зарезервированы для JTAG отладки.
- IO8-IO9: Определяют режим загрузки (Boot Mode).
- IO12-IO13: Выделены для USB-коммуникации.
- IO15: Управление JTAG при загрузке.
- IO18-IO19: Подключены к внутренней flash-памяти.
Полезные ссылки
Даташиты и ресурсы для ESP32 C6 Zero Mini
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C6
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | SDA | |
| 2 | A2 | PWM | SCL | |
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | ||
| 5 | A5 | PWM | ||
| 6 | A6 | PWM | ||
| 7 | PWM | |||
| 8 | PWM | |||
| 9 | PWM | |||
| 10 | PWM | |||
| 11 | PWM | |||
| 12 | PWM | USB_D- | ||
| 13 | PWM | USB_D+ | ||
| 14 | PWM | |||
| 15 | PWM | |||
| 16 | PWM | TX0 | ||
| 17 | PWM | RX0 | ||
| 18 | PWM | SS | ||
| 19 | PWM | MOSI | ||
| 20 | PWM | SCK | ||
| 21 | PWM | MISO | ||
| 22 | PWM | |||
| 23 | PWM | |||
| 24 | PWM | |||
| 25 | PWM | |||
| 26 | PWM | |||
| 27 | PWM | |||
| 28 | PWM | |||
| 29 | PWM | |||
| 30 | PWM |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32 C6 Zero Mini
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | QIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32-C6
Espressif ESP32-C6-DevKitC-1
Официальная отладочная плата на базе ESP32-C6 с архитектурой RISC-V.

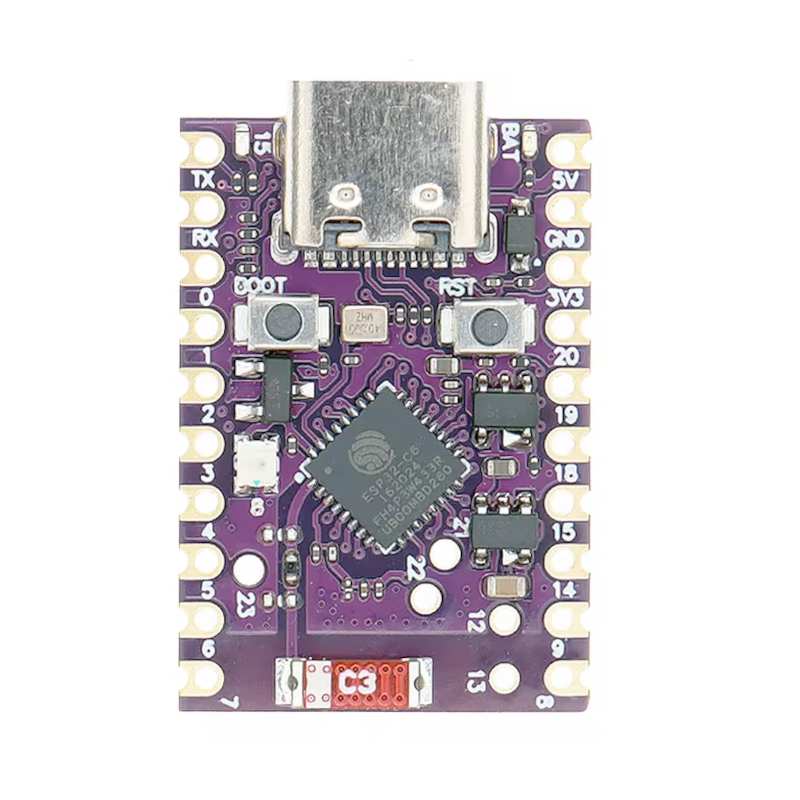

ESP32-C6 Super Mini
