Espressif ESP32-DevKitM-1
Кодовое название: ESP32_DEVKITM_1
Espressif ESP32-DevKitM-1 — это компактная плата разработки на базе мощного микроконтроллера ESP32. Она обеспечивает отличную производительность с максимальной частотой CPU 240 МГц и оснащена 4 МБ flash-памяти для ваших проектов.
Разделы статьи
Настройка в IDE
О плате Espressif ESP32-DevKitM-1
ESP32-DevKitM-1 — это компактная и универсальная отладочная плата на базе модуля ESP32-MINI-1. Она оснащена встроенными интерфейсами Wi-Fi и Bluetooth, что делает её идеальным выбором для разработки устройств интернета вещей (IoT).
Плата предоставляет широкий доступ к GPIO, различные варианты питания и поддерживает популярные протоколы связи, включая UART, I2C, SPI и АЦП (ADC). Благодаря своей гибкости, эта платформа отлично подходит как для новичков, так и для опытных разработчиков, обеспечивая бесшовную интеграцию с многочисленными датчиками и периферийными устройствами.

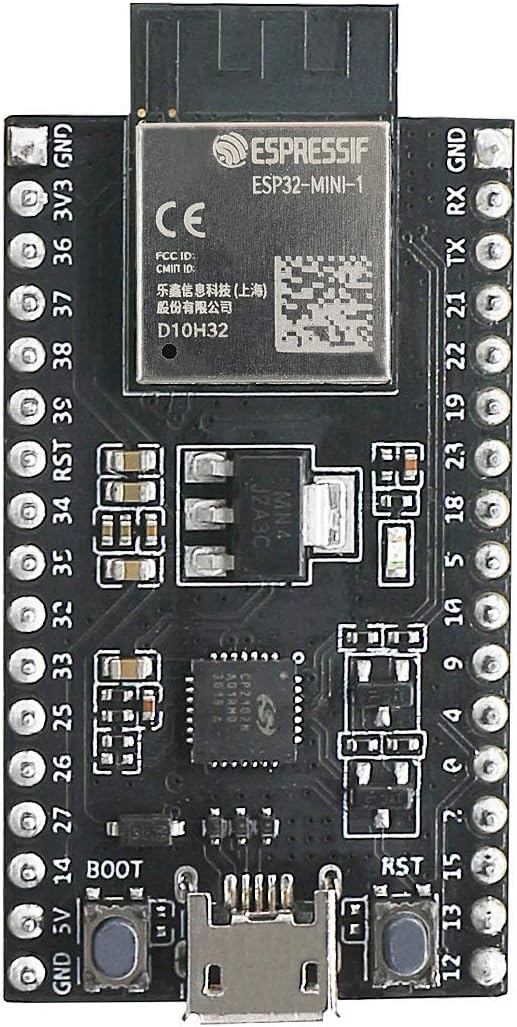

Где купить Espressif ESP32-DevKitM-1
Ориентировочная цена
от $10 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-DevKitM-1
Связь
WiFi
802.11 b/g/n (2.4 ГГц)
Bluetooth
4.2
BLE
4.2
Процессор
Модель
ESP32
Частота
240 МГц
Память Flash
4 МБ
Архитектура
Xtensa
Возможности
Цифровые I/O
30
Аналоговые входы
16
PWM
14
Прерывания
16
Быстрая настройка
Arduino IDE
| Плата | Esp32 Devkitm 1 |
| Частота CPU | 240 MHz |
| Размер Flash | 4MB |
| Flash Mode | DIO |
| Скорость | 921600 |
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем выберите модель "Esp32 Devkitm 1".
PlatformIO
[env:esp32-devkitm-1] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio
Значение board является наиболее подходящим общим вариантом. Проверьте реестр PlatformIO для получения более точных настроек.
ESPHome
esp32: board: esp32dev framework: type: arduinoEspressif ESP32-DevKitM-1
Flash: 4MB | USB: N/A
Вставьте в .yaml файл вашего устройства. Подробности см. в документации ESPHome.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool. Замените firmware.bin вашим файлом прошивки.

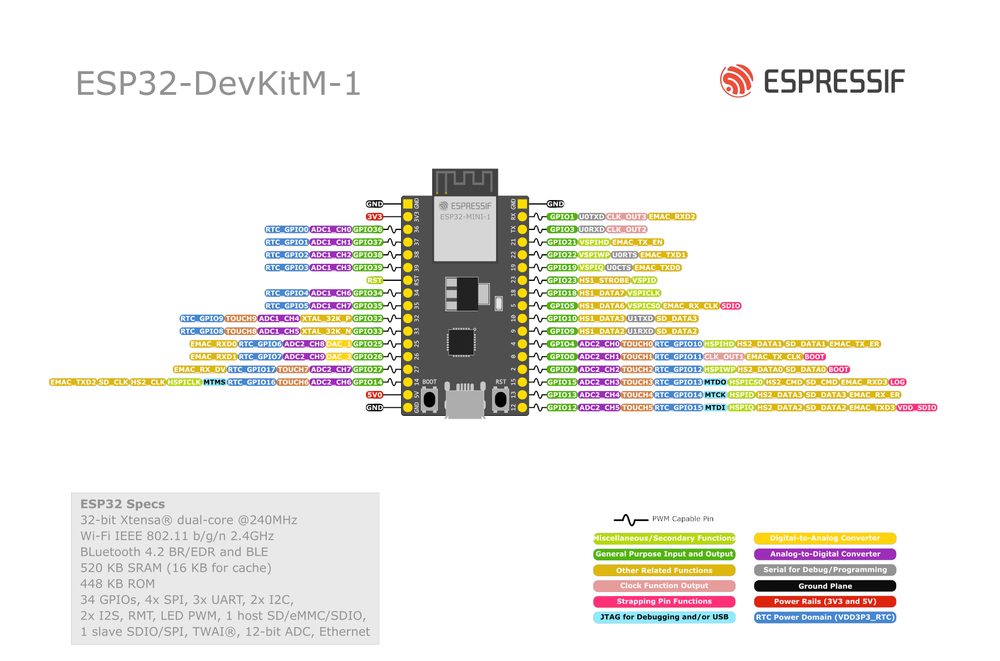

Схема распиновки ESP32-DevKitM-1
Распиновка ESP32-DevKitM-1 включает множество GPIO и коммуникационных интерфейсов. На плате расположены выводы питания (5V, 3.3V и GND), пины UART (TX, RX), I2C (SDA, SCL) и SPI (MISO, MOSI, SCK, SS) для удобного подключения периферии.
Также доступны входы АЦП (ADC) для работы с аналоговыми сигналами. Плата поддерживает функции ШИМ (PWM) и другие цифровые возможности, что делает её подходящей для самого широкого круга встраиваемых проектов.
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-DevKitM-1
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO
СКОРОСТЬ921600
