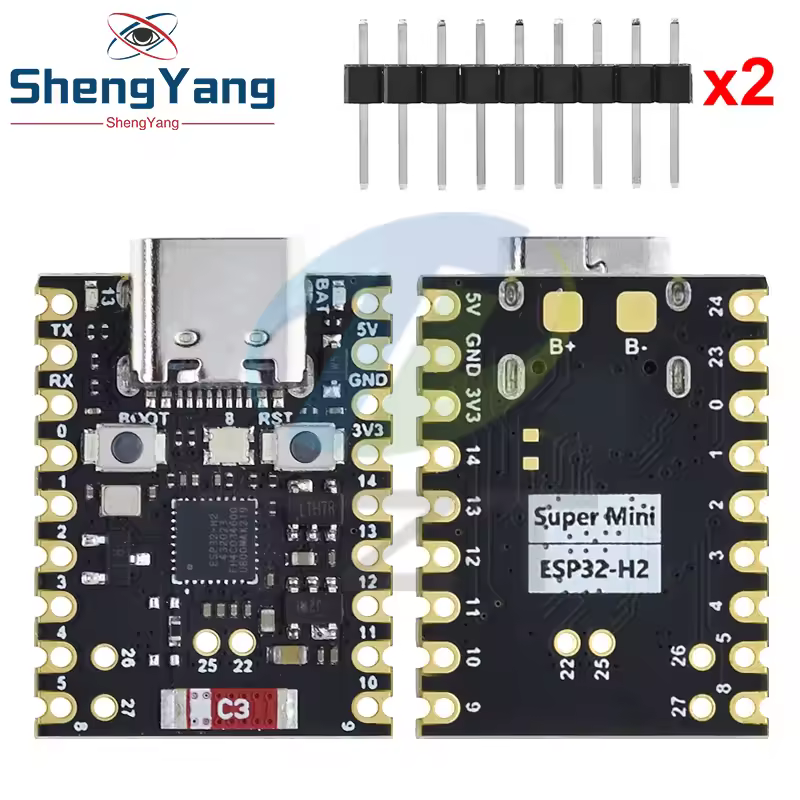

ESP32-H2 Super Mini
ESP32-H2 Super Mini — это компактная отладочная плата на базе современного микроконтроллера ESP32-H2 с архитектурой RISC-V. Она работает на максимальной частоте 96 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32-H2 Super Mini
ESP32-H2 SuperMini — это сверхнизкопотребляемая отладочная плата для интернета вещей (IoT), построенная на базе чипа Espressif ESP32-H2. Она оснащена 32-битным одноядерным процессором RISC-V с частотой до 96 МГц. Плата интегрирует поддержку стандарта IEEE 802.15.4, что делает её совместимой с протоколами Thread и Zigbee для создания надежных ячеистых (mesh) сетей. Кроме того, она поддерживает Bluetooth Low Energy (BLE) версии 5.0 и работает в диапазоне 2.4 ГГц. ESP32-H2 SuperMini разработана для приложений, требующих низкого энергопотребления, стабильной радиочастотной связи и безопасной беспроводной передачи данных, что делает её идеальным выбором для умного дома и промышленной автоматизации.Где купить ESP32-H2 Super Mini
Цена от
$5 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для ESP32-H2 Super Mini
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32-H2 Super Mini — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32h2 Dev в меню плат.
[env:esp32-h2-super-mini] platform = espressif32 board = esp32-h2-devkitm-1 framework = arduino
; Точная конфигурация железа для ESP32-H2 Super Mini board_build.mcu = esp32h2 board_build.f_cpu = 96000000L board_build.flash_size = 4MB board_build.flash_mode = qio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32:
board: esp32-h2-devkitm-1
framework:
type: arduino # или "esp-idf"
# ESP32-H2 Super Mini - 96 МГц ESP32-H2
# Flash: 4МБ | USB: N/A</code></pre>
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py — команда прошивки
esptool.py \
--chip esp32h2 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 4MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

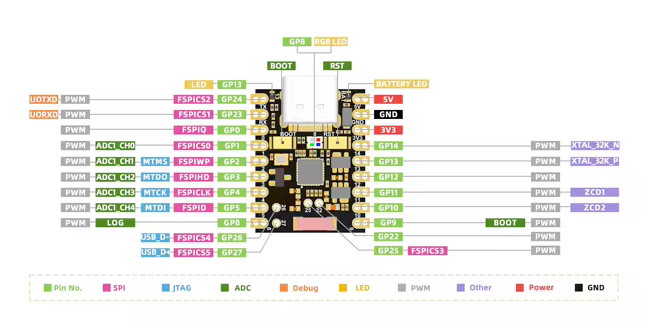

Схема распиновки ESP32-H2 Super Mini
Полная справка по выводам ESP32-H2 Super Mini
Распиновка ESP32-H2 Super Mini оптимизирована для приложений с низким энергопотреблением и беспроводной связью. Она включает основные пины питания: 5V, 3.3V и GND. Плата предоставляет интерфейсы связи, такие как RX и TX для UART, SDA и SCL для I2C, а также MISO, MOSI, SCK и SS для SPI. Для беспроводного подключения ESP32-H2 Super Mini поддерживает IEEE 802.15.4 (Thread/Zigbee) и Bluetooth Low Energy (BLE).
Безопасные пины
Эти пины безопасны для общего использования GPIO без риска конфликтов при загрузке или работе системы:
IO10
IO11
IO12
IO13
IO14
IO22
- ✓ Не участвуют в последовательности загрузки
- ✓ Нет соединений с flash/PSRAM
- ✓ Нет конфликтов с USB или JTAG

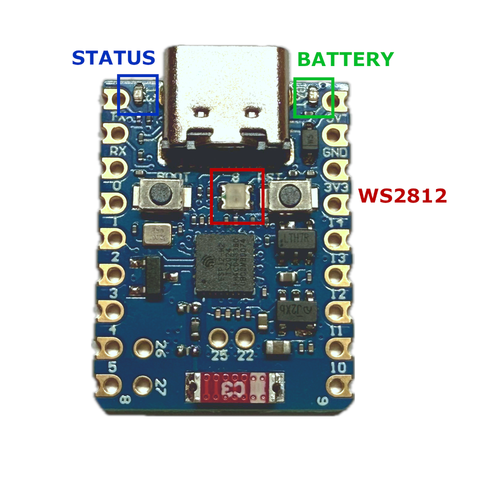

Встроенные светодиоды
Индикаторы на плате ESP32-H2 Super Mini
Зеленый LED — Индикатор зарядки
Не управляется через GPIO. Светится при зарядке, мигает при отсутствии батареи.
Синий LED — Пользовательский
Подключен к GPIO13. Управляется через digitalWrite().
🌈 WS2812 LED — Адресный RGB
Подключен к GPIO8. Требует библиотеку FastLED или NeoPixel.
Полезные ссылки
Даташиты и ресурсы для ESP32-H2 Super Mini
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-H2
17
Цифровые I/O пины
17
Пины прерываний
6
Аналоговые входы
26
PWM пины
Пин
Аналог
Тач
PWM
Другое
0
A0
PWM
SS
1
A1
PWM
MOSI
2
A2
PWM
MISO
3
A3
PWM
4
A4
PWM
5
A5
PWM
SCK
8
PWM
9
PWM
10
PWM
11
PWM
12
PWM
13
PWM
14
PWM
22
PWM
SDA
23
PWM
SCL
24
PWM
TX0
25
PWM
RX0
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32-H2 Super Mini
Настройка
Значение
Инструмент загрузчика
esptool_py
Инструмент сетевой загрузки
esp_ota
Адрес загрузчика
0x0
Режим Flash
QIO
Максимальный размер
4МБ
