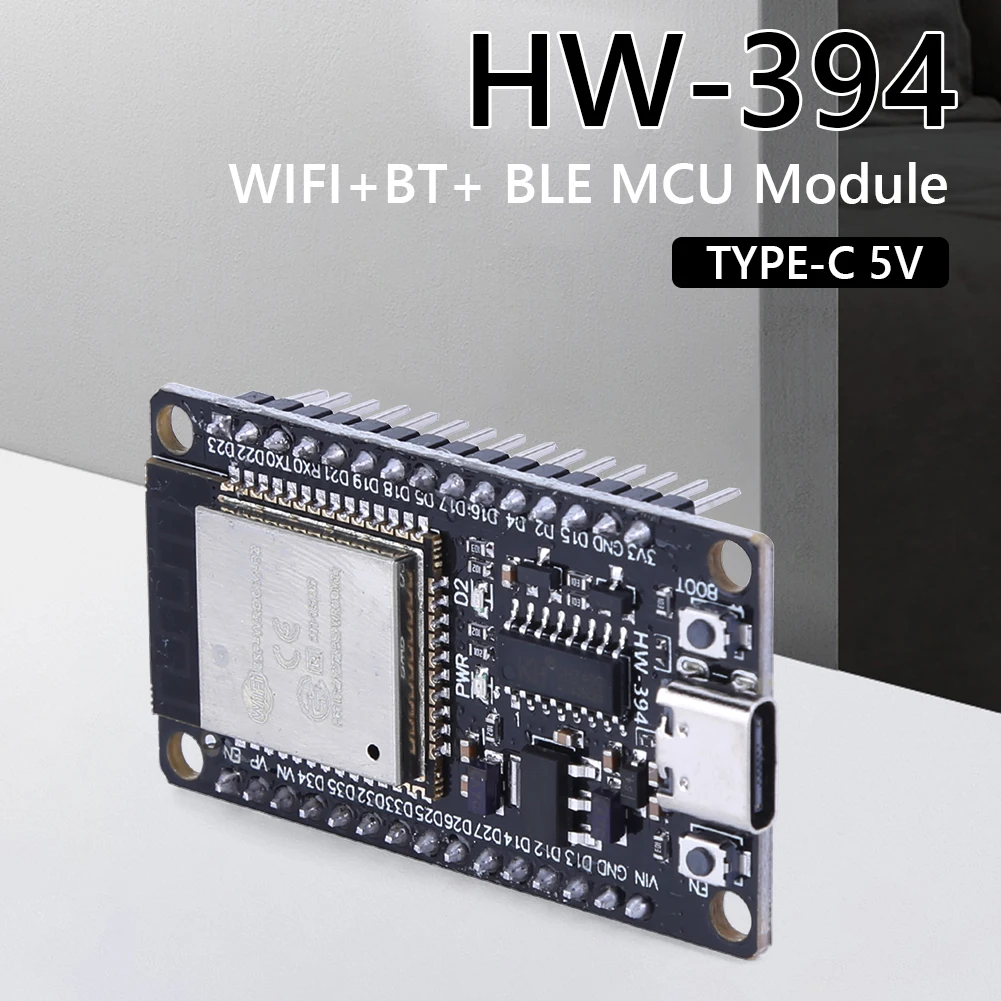

ESP32 HW-394 (WR-32)
ESP32 HW-394 (WR-32) — это компактная отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32 HW-394 (WR-32)
ESP32 HW-394 (WR-32) — это компактная отладочная плата на базе модуля ESP32 WROOM-32, оснащенная встроенными модулями Wi-Fi 802.11 b/g/n и Bluetooth 4.2 + BLE для беспроводной связи. Плата оснащена двухъядерным 32-битным процессором Xtensa LX6, работающим на частоте до 240 МГц, а также 4 МБ flash-памяти и 520 КБ SRAM. Она идеально подходит для проектов IoT, домашней автоматизации и встраиваемых систем. Плата предлагает 34 GPIO пина с поддержкой ADC (18 каналов), DAC (2 канала), PWM и различных интерфейсов связи (UART, SPI, I2C, I2S, CAN). Компактные размеры (18 x 25.5 мм) и низкое энергопотребление в режиме глубокого сна делают её отличным выбором для устройств с батарейным питанием.Где купить ESP32 HW-394 (WR-32)
Цена от
$5 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для ESP32 HW-394 (WR-32)
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32 HW-394 (WR-32) — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 Hw 394 в меню плат.
[env:esp32-hw-394] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для ESP32 HW-394 (WR-32) board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"ESP32 HW-394 (WR-32) - 240 МГц ESP32
Flash: 4MB | USB: Type-C
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

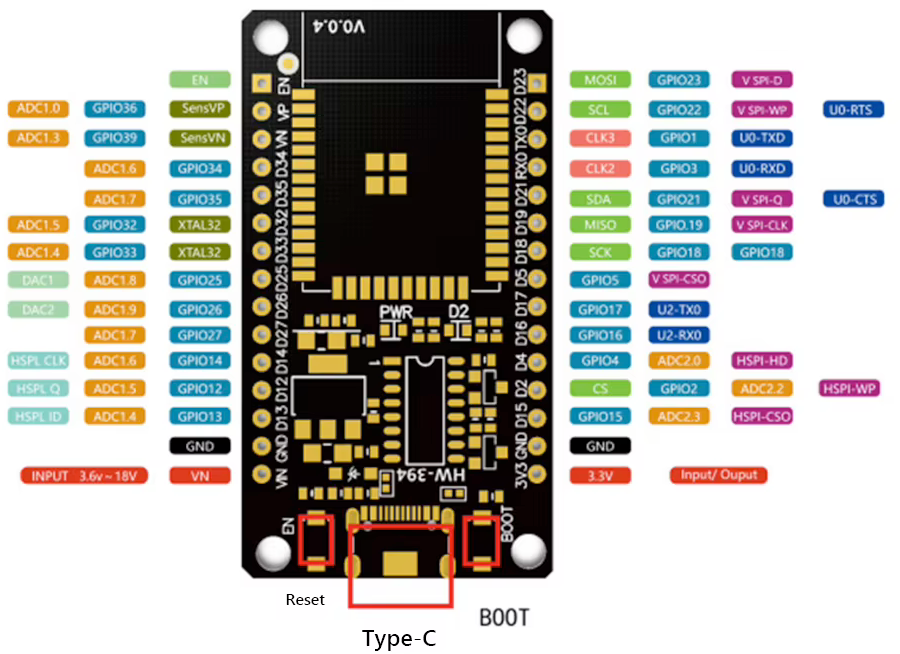

Схема распиновки ESP32 HW-394 (WR-32)
Полная справка по выводам ESP32 HW-394 (WR-32)
3V3 для входа 3.3 В и GND для заземления. Плата имеет выделенные пины для связи TXD0 и RXD0 (UART0), а также GPIO для общего назначения. Каналы ADC поддерживают 12-битный аналоговый вход для чтения датчиков, а DAC1 обеспечивает возможности аналогового вывода. Дополнительные пины включают EN для включения модуля и различные GPIO, настраиваемые для SPI, I2C, PWM и других интерфейсов.
Безопасные пины
- ✓ Не участвуют в последовательности загрузки
- ✓ Нет соединений с flash/PSRAM
- ✓ Нет конфликтов с USB или JTAG
Пины с осторожностью
Полезные ссылки
Даташиты и ресурсы для ESP32 HW-394 (WR-32)
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32 HW-394 (WR-32)
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32
