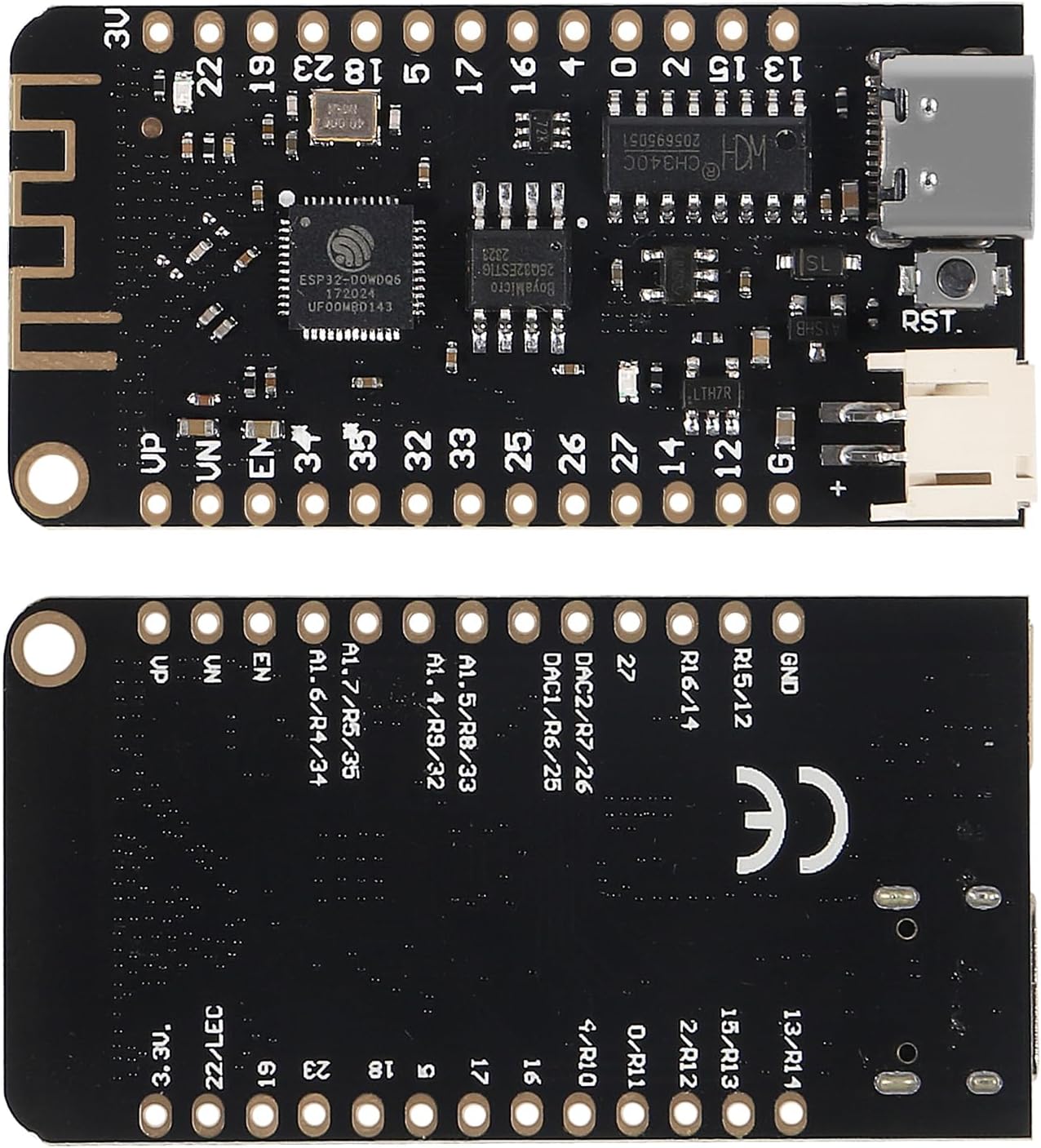

ESP32 Lite V1.0.0
ESP32 Lite V1.0.0 — это компактная отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32 Lite V1.0.0
ESP32 Lite V1.0.0 — это компактная отладочная плата общего назначения на базе модуля ESP32-WROOM-32, по форм-фактору напоминающая LOLIN32 Lite. Она оснащена 4 МБ flash-памяти, работает на частоте до 240 МГц и поддерживает беспроводную связь Wi-Fi 802.11 b/g/n и Bluetooth 4.2 (BR/EDR + BLE). 📡Плата оснащена USB-to-UART мостом CH340G, обеспечивающим программирование и отладку через порты Micro-USB или Type-C с функцией автосброса для удобной прошивки. Плата совместима с MicroPython и Arduino IDE, что делает её универсальной для различных IoT-проектов. Она включает 22 GPIO с поддержкой ШИМ (PWM), 12-битные АЦП (ADC), два 8-битных ЦАП (DAC), емкостные сенсорные контакты и интерфейсы I²C, SPI, UART, SD-карты и RTC IO. ⚙️
Кнопки RESET и BOOT обеспечивают дополнительное удобство. ESP32 Lite V1.0.0 идеально подходит для компактных приложений с батарейным питанием. ⚡️
Где купить ESP32 Lite V1.0.0
Цена от
$9 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32 Lite V1.0.0
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32 Lite V1.0.0 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Lolin32 Lite" для ESP32 Lite V1.0.0.
[env:esp32-lite-v1] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для ESP32 Lite V1.0.0 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое генерическое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"ESP32 Lite V1.0.0 - 240 МГц ESP32
Flash: 4МБ | USB: Micro-USB / Type-C
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

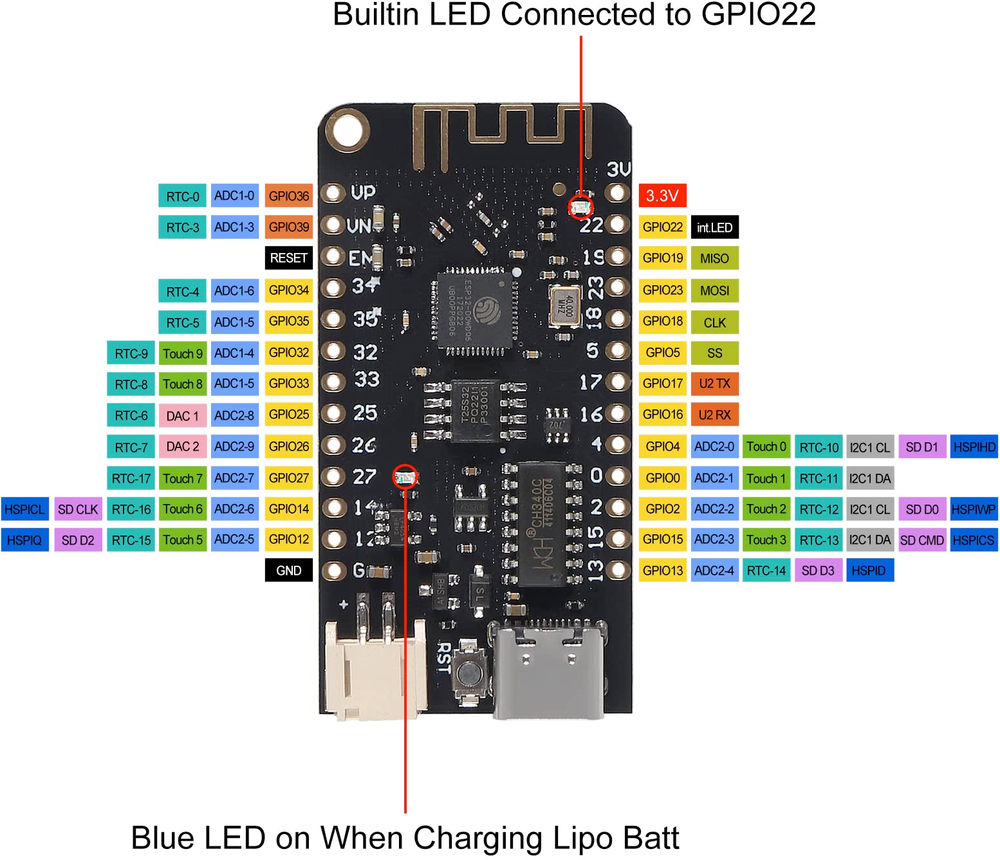

Схема распиновки ESP32 Lite V1.0.0
Полная справка по выводам ESP32 Lite V1.0.0
Шины питания: USB 5V или VIN в качестве входа, стабилизированные 3V3 для периферии и GND.
Последовательный порт (Serial): U0_TX (GPIO1) и U0_RX (GPIO3) для программирования. Дополнительный UART на GPIO17/16.
I²C: По умолчанию SDA (GPIO21) и SCL (GPIO22).
SPI: VSPI на GPIO23/19/18/5, HSPI на GPIO12-15.
Аналоговые и сенсорные входы: ADC1 на GPIO32-39, общий ADC2, ЦАП (DAC) на GPIO25/26, доступны емкостные сенсоры.
Все GPIO поддерживают ШИМ (PWM). Страппинг-пины GPIO0/2/15 должны быть HIGH при сбросе.
Безопасные пины для использования
Эти пины безопасны для общего использования GPIO без конфликтов при загрузке или работе системы:
Пины, которых следует избегать или использовать с осторожностью
| Пин | Метка | Почему избегать | Тип | |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Полезные ссылки
Даташиты и ресурсы для ESP32 Lite V1.0.0
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32 Lite V1.0.0
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
