Espressif ESP32-LyraT-Mini
Espressif ESP32-LyraT-Mini — это компактная плата разработки на базе мощного чипа ESP32, работающая на частоте до 240 МГц с объёмом flash-памяти 4 МБ. Специально разработана для создания аудио-решений и устройств с голосовым управлением.
Навигация
Примеры конфигурации

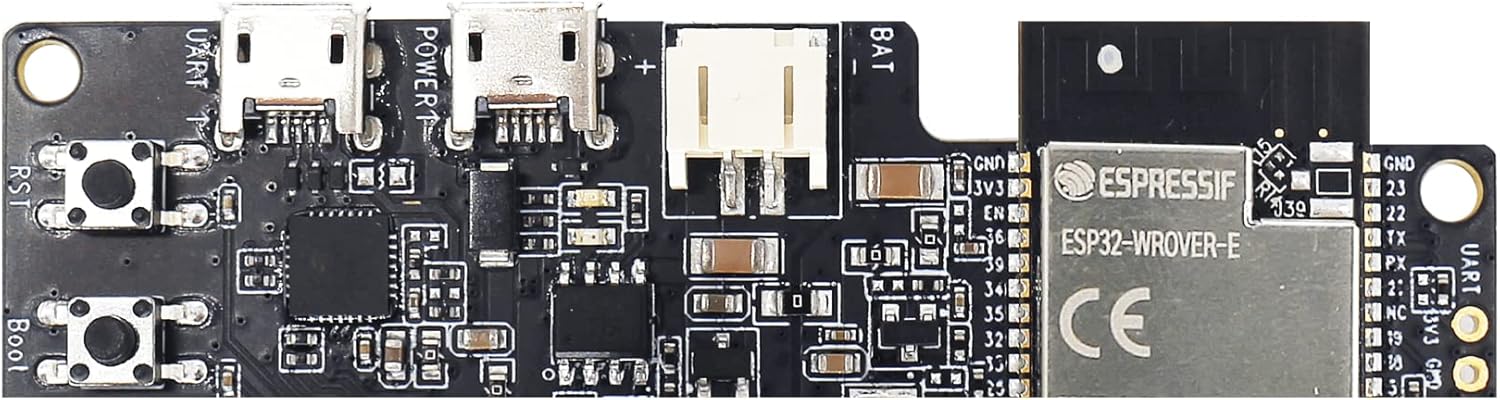

О плате Espressif ESP32-LyraT-Mini
ESP32-LyraT-Mini — это высокопроизводительная плата разработки от Espressif, созданная специально для рынка аудио-технологий. Основным элементом платы является модуль ESP32-WROVER, обеспечивающий надежную связь через Wi-Fi и Bluetooth. Уникальной особенностью данной модели является интеграция аудио-АЦП ES7243 и аудиокодека ES8311, что делает её идеальным решением для создания умных колонок, систем голосового управления и других интерактивных аудио-проектов.
Компактный форм-фактор платы не ограничивает её возможности: она поддерживает интерфейсы I2S, UART, I2C и SPI для подключения внешних датчиков и периферии. Плата полностью совместима с фреймворком ESP-ADF (Espressif Audio Development Framework), что значительно упрощает разработку сложных аудио-алгоритмов, включая распознавание голоса и потоковую передачу звука.
Где купить
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-LyraT-Mini
Связь
Чип
Ресурсы
Быстрая настройка
Arduino IDE 2.x
| Board | Esp32 Lyrat Mini |
| CPU Frequency | 240 MHz |
| Flash Size | 4MB |
| Flash Mode | DIO |
| Upload Speed | 921600 |
В Arduino IDE 2 откройте Менеджер плат, найдите "esp32" и установите пакет. Выберите плату из списка Tools → Board.
PlatformIO
[env:esp32-lyrat-mini] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация для Espresso ESP32-LyraT-Mini board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio
Значение `board` может быть заменено на более точное при появлении официальной поддержки в реестре PlatformIO.
ESPHome
esp32: board: esp32dev framework: type: arduino # или "esp-idf"ESP32-LyraT-Mini - 240 MHz ESP32
Flash: 4MB | USB: N/A
Вставьте код в `.yaml` конфигурацию вашего устройства.
esptool.py
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binДля установки: `pip install esptool`. Замените имена файлов на свои пути.

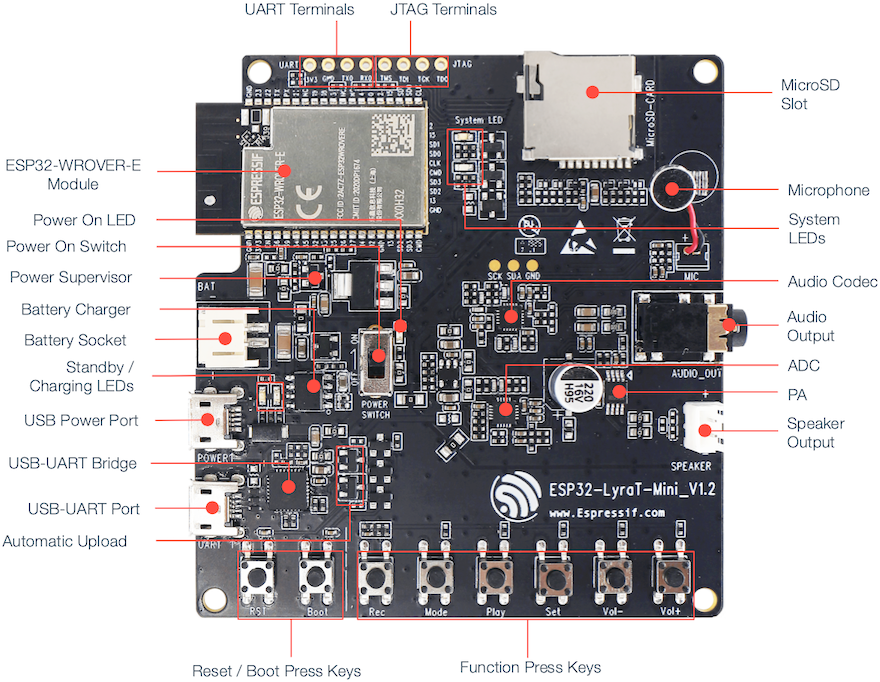

Схема распиновки ESP32-LyraT-Mini
Распиновка ESP32-LyraT-Mini включает в себя множество GPIO, оптимизированных специально для задач обработки звука. Помимо стандартных пинов питания (5V, 3.3V и GND), на плате разведены интерфейсы UART (TX, RX), I2C (SDA, SCL) и SPI (MISO, MOSI, SCK, SS). Особое внимание уделено выделенным I2S-интерфейсам, которые напрямую взаимодействуют с аудиокодеком и АЦП.
Плата поддерживает функции PWM для управления внешними устройствами, а также оснащена многоканальными ADC и DAC. Благодаря наличию выделенных сенсорных пинов (Touch), плата может использоваться для создания панелей управления, реагирующих на прикосновения без использования физических кнопок.
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-LyraT-Mini
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | XTENSA |
| Максимальный размер | 4МБ |
Похожие платы

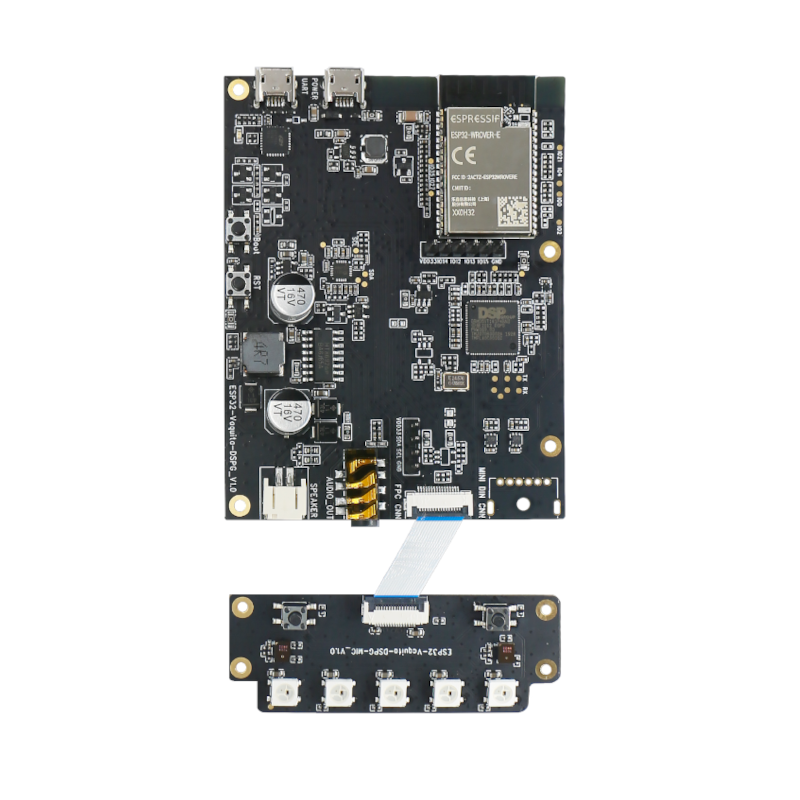

Espressif ESP32-Vaquita-DSPG
