Espressif ESP32-LyraTD-DSPG
Плата разработки Espressif ESP32-LyraTD-DSPG на базе чипа ESP32 с частотой до 240 МГц и 4 МБ flash-памяти. Это специализированное аудио-решение для систем голосового управления.
Разделы статьи
Примеры кода
О плате Espressif ESP32-LyraTD-DSPG
ESP32-LyraTD-DSPG — это современная плата для разработки голосовых приложений на базе модуля ESP32-WROVER. Она оснащена цифровым сигнальным процессором DBMD5P от DSP Group, который обеспечивает высокопроизводительную обработку звука. Это делает плату идеальным решением для приложений распознавания речи в дальнем поле, таких как умные колонки и голосовые помощники с ИИ. Плата поддерживает Wi-Fi и Bluetooth, имеет встроенный аудиокодек, микрофонную решетку и множество интерфейсов для удобной интеграции.

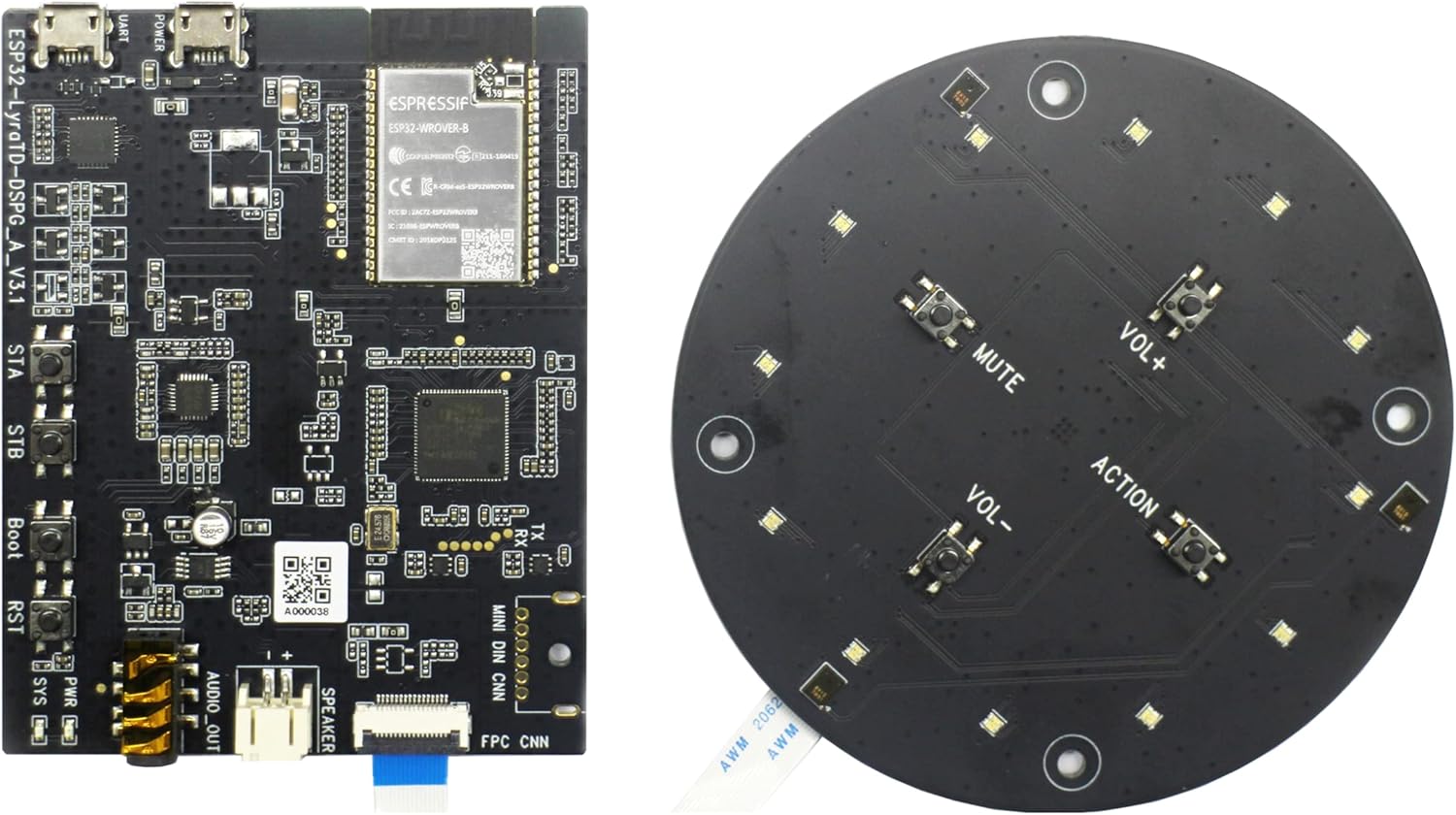

Где купить Espressif ESP32-LyraTD-DSPG
от $30 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-LyraTD-DSPG
Связь
- WiFi 802.11 b/g/n (2.4 ГГц)
- Bluetooth 4.2
- BLE 4.2
Микроконтроллер
- Модель ESP32
- Частота 240 МГц
- Память 4 МБ
- Архитектура Xtensa
Возможности
- Цифровые I/O 24
- Аналоговые входы 10
- PWM пины 8
- Прерывания 16
Быстрая настройка
Arduino IDE
| Плата | Esp32 Lyratd Dspg |
| Частота CPU | 240 МГц |
| Размер Flash | 4 МБ |
| Flash Mode | DIO |
| Скорость загрузки | 921600 |
Установите пакет "esp32" от Espressif через Менеджер плат.
PlatformIO
[env:esp32-lyratd-dspg] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio
Значение board может быть заменено на более точное при наличии в реестре.
ESPHome
esp32: board: esp32dev framework: type: arduinoEspressif ESP32-LyraTD-DSPG
Flash: 4MB | 240 МГц
Вставьте в .yaml файл вашего устройства.
esptool.py
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0x10000 firmware.binУстановка: pip install esptool. Замените адреса при необходимости.

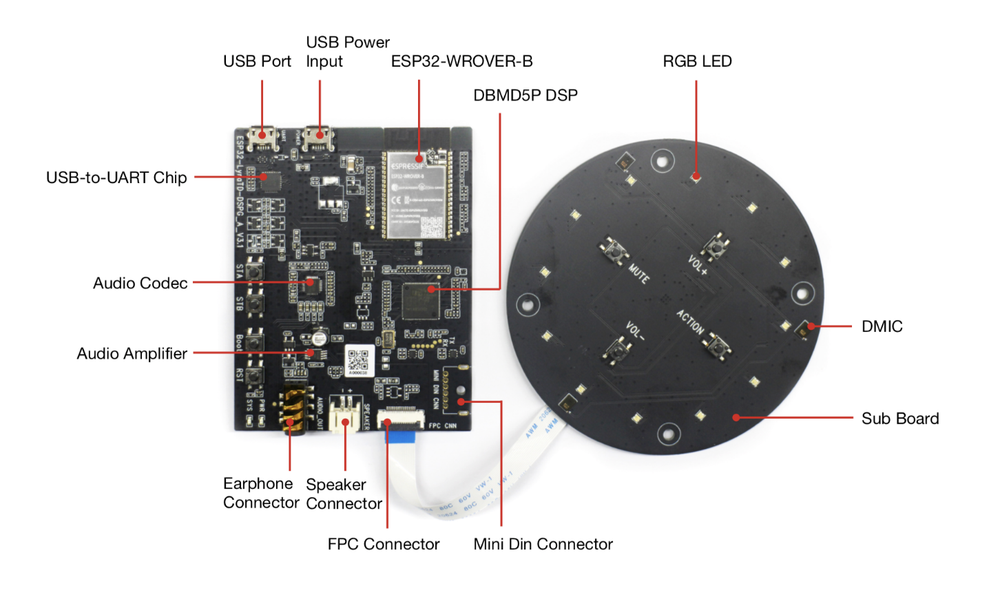

Схема распиновки Espressif ESP32-LyraTD-DSPG
Распиновка ESP32-LyraTD-DSPG включает множество GPIO, оптимизированных для аудиообработки и голосовых приложений. Плата оснащена выводами питания (5V, 3.3V и GND), интерфейсами UART (TX, RX), I2C (SDA, SCL), SPI (MISO, MOSI, SCK, SS) и I2S для качественной потоковой передачи и обработки звука. Выделенные входы для микрофонов и выходы на динамики позволяют создавать передовые решения для голосового взаимодействия.
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-LyraTD-DSPG
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO
СКОРОСТЬ ЗАГРУЗКИ921600
УСТАНОВИТЕ ПАКЕТ “ESP32” ОТ ESPRESSIF ЧЕРЕЗ МЕНЕДЖЕР ПЛАТ. PLATFORMIO [ENV:ESP32-LYRATD-DSPG] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO ЗНАЧЕНИЕ BOARD МОЖЕТ БЫТЬ ЗАМЕНЕНО НА БОЛЕЕ ТОЧНОЕ ПРИ НАЛИЧИИ В РЕЕСТРЕ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO ESPRESSIF ESP32-LYRATD-DSPGFLASH: 4MB | 240 МГЦВСТАВЬТЕ В .YAML ФАЙЛ ВАШЕГО УСТРОЙСТВА. ESPTOOL.PY ESPTOOL.PY ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТ ПЛАТЫ |
| Максимальный размер | 4 МБ
FLASH MODEDIO
СКОРОСТЬ ЗАГРУЗКИ921600
УСТАНОВИТЕ ПАКЕТ “ESP32” ОТ ESPRESSIF ЧЕРЕЗ МЕНЕДЖЕР ПЛАТ. PLATFORMIO [ENV:ESP32-LYRATD-DSPG] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO ЗНАЧЕНИЕ BOARD МОЖЕТ БЫТЬ ЗАМЕНЕНО НА БОЛЕЕ ТОЧНОЕ ПРИ НАЛИЧИИ В РЕЕСТРЕ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO ESPRESSIF ESP32-LYRATD-DSPGFLASH: 4МБ | 240 МГЦВСТАВЬТЕ В .YAML ФАЙЛ ВАШЕГО УСТРОЙСТВА. ESPTOOL.PY ESPTOOL.PY ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТ ПЛАТЫ |
схема распиновки espressif esp32-lyratd-dspg
распиновка esp32-lyratd-dspg включает множество gpio, оптимизированных для аудиообработки и голосовых приложений. плата оснащена выводами питания (5v, 3.3v и gnd), интерфейсами uart (tx, rx), i2c (sda, scl), spi (miso, mosi, sck, ss) и i2s для качественной потоковой передачи и обработки звука. выделенные входы для микрофонов и выходы на динамики позволяют создавать передовые решения для голосового взаимодействия.
полезные ссылки
схема распиновки espressif esp32-lyratd-dspg
распиновка esp32-lyratd-dspg включает множество gpio, оптимизированных для аудиообработки и голосовых приложений. плата оснащена выводами питания (5v, 3.3v и gnd), интерфейсами uart (tx, rx), i2c (sda, scl), spi (miso, mosi, sck, ss) и i2s для качественной потоковой передачи и обработки звука. выделенные входы для микрофонов и выходы на динамики позволяют создавать передовые решения для голосового взаимодействия.
полезные ссылки
