Espressif ESP32-LyraTD-SYNA
Плата разработки Espressif ESP32-LyraTD-SYNA на базе микроконтроллера esp32 с архитектурой xtensa. Устройство работает на частоте до 240 МГц и оснащено 4 МБ flash-памяти.
Разделы статьи
Конфигурации плат
О плате Espressif ESP32-LyraTD-SYNA
ESP32-LyraTD-SYNA — это современная плата для разработки аудиоприложений, работающая на базе модуля ESP32-WROVER. Она интегрирует массив из двух микрофонов Synaptics для продвинутой обработки голоса, что делает её идеальным выбором для создания голосовых помощников, систем управления голосом и AI-аудиорешений.
Плата оснащена поддержкой Wi-Fi и Bluetooth, аудиокодеком, усилителем и множеством периферийных интерфейсов для бесшовной интеграции в проекты умного дома и встраиваемого аудио. Она оптимизирована для взаимодействия с облачными сервисами и реализации сложных алгоритмов подавления шума и эхокомпенсации.

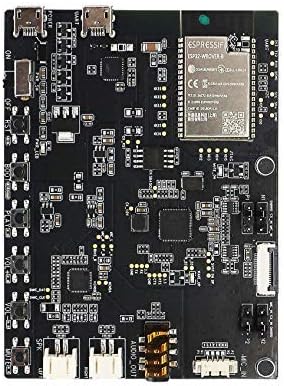

Где купить Espressif ESP32-LyraTD-SYNA
Начальная цена
$25 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-LyraTD-SYNA
Связь
- WiFi 802.11 b/g/n (2.4 ГГц)
- Bluetooth 4.2
- BLE 4.2
Процессор
- Модель esp32
- Частота 240 МГц
- Память 4 МБ flash
- Архитектура xtensa
Пины
- Цифровые I/O 22
- Аналоговые входы 8
- PWM 6
- Прерывания 16
Быстрая настройка
Arduino IDE
В Arduino IDE 2 откройте «Менеджер плат», найдите «esp32» от Espressif и установите его. Затем выберите плату в меню Инструменты → Плата.
PlatformIO
[env:esp32-lyratd-syna] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Espressif ESP32-LyraTD-SYNA board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board является близким подходящим аналогом — проверьте реестр плат PlatformIO для точного соответствия.
ESPHome
esp32: board: esp32dev framework: type: arduino # или "esp-idf"Espressif ESP32-LyraTD-SYNA - 240 МГц ESP32
Flash: 4 МБ | USB: N/A
Вставьте в файл .yaml вашего устройства. Подробности см. в документации ESPHome для ESP32.
esptool.py
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool. Замените firmware.bin на ваш бинарный файл. Адрес загрузчика: 0x1000.

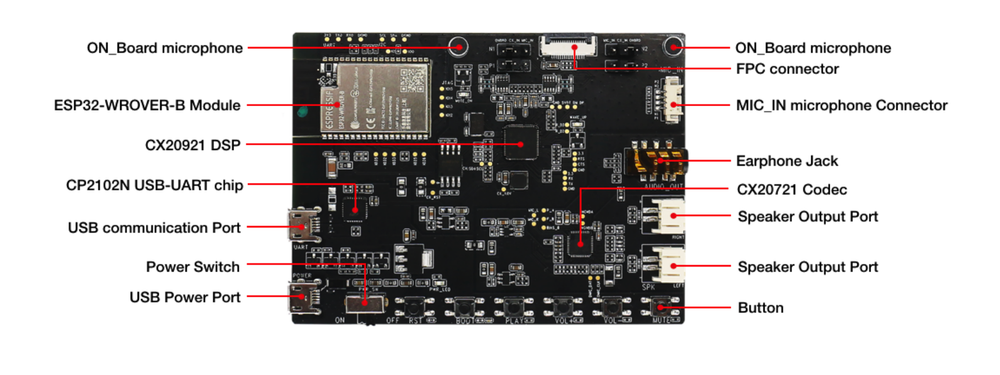

Схема распиновки Espressif ESP32-LyraTD-SYNA
Распиновка ESP32-LyraTD-SYNA предоставляет множество выводов GPIO, оптимизированных для аудиоприложений. Она включает пины питания (5В, 3.3В и GND), UART (TX, RX), I2C (SDA, SCL), SPI (MISO, MOSI, SCK, SS) и интерфейсы I2S для высококачественной обработки звука. Специальные выходы для микрофона и динамиков позволяют реализовывать продвинутые приложения голосового взаимодействия.
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-LyraTD-SYNA
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4 МБ |
