Espressif ESP32-PICO-V3-ZERO-DevKit
Espressif ESP32-PICO-V3-ZERO-DevKit — это компактная плата разработки на базе мощного микроконтроллера ESP32 (архитектура XTENSA). Она работает на частоте до 240 МГц и оснащена 4 МБ встроенной flash-памяти для ваших IoT-проектов.
Навигация
Примеры конфигурации

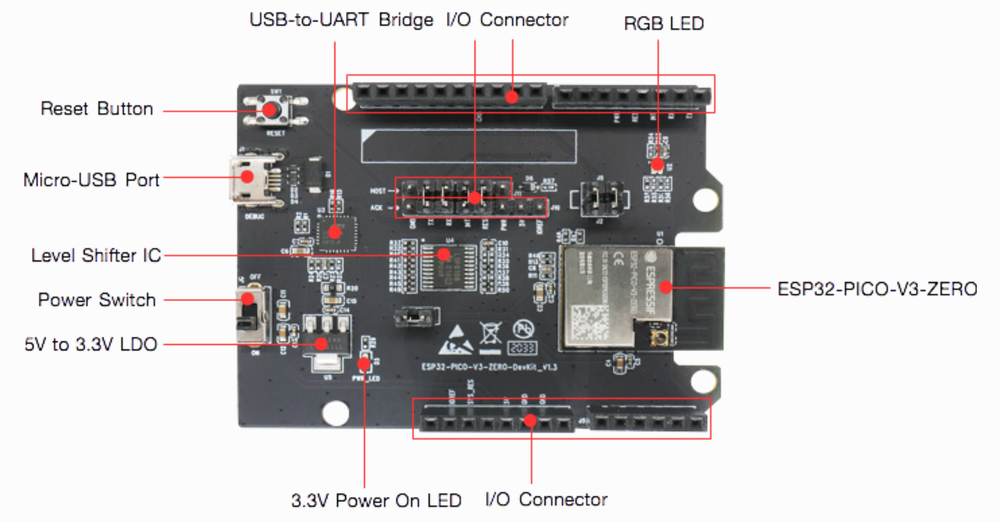

О плате Espressif ESP32-PICO-V3-ZERO-DevKit
ESP32-PICO-V3-ZERO-DevKit — это миниатюрная плата разработки на базе модуля ESP32-PICO-V3-ZERO. Она специально разработана для создания устройств «умного дома» и Интернета вещей (IoT) с интеграцией **Amazon Alexa Connect Kit (ACK)**, что обеспечивает бесшовное облачное подключение.
Плата обладает встроенными функциями Wi-Fi и Bluetooth, поддерживает множество периферийных интерфейсов и является отличным выбором для разработки подключенных устройств нового поколения. Благодаря своей компактности и предустановленной поддержке ACK, она идеально подходит для быстрой прототипизации коммерческих IoT-решений.
Технические характеристики
Полные спецификации оборудования для Esp32-Pico-V3-Zero-Devkit
Связь
Процессор
Возможности
Быстрая настройка
Arduino IDE
В Arduino IDE 2 откройте Boards Manager, установите пакет "esp32" от Espressif, затем выберите плату.
platformio.ini
[env:esp32-pico-v3-zero-devkit] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Espressif ESP32-PICO-V3-ZERO-DevKit board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio
Значение board является ближайшим аналогом. Проверьте реестр PlatformIO для более точного соответствия.
ESPHome YAML
esp32: board: esp32dev framework: type: arduinoESP32-PICO-V3-ZERO-DevKit - 240 MHz ESP32
Flash: 4MB
Вставьте этот код в файл .yaml вашего устройства. Подробнее в документации ESPHome.
esptool.py CLI
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x10000 firmware.binУстановка: pip install esptool. Замените файлы на ваши бинарные сборки.
Схема распиновки ESP32-PICO-V3-ZERO-DevKit
Распиновка ESP32-PICO-V3-ZERO-DevKit включает в себя широкий набор GPIO и интерфейсов связи. На плате доступны контакты питания (5V, 3.3V и GND), порты UART (TX, RX), интерфейсы I2C (SDA, SCL) и SPI (MISO, MOSI, SCK, SS).
Для работы с аналоговыми сигналами предусмотрены выводы ADC. Большинство цифровых пинов поддерживают PWM, что делает плату универсальной для управления светодиодами, моторами и другими исполнительными механизмами.
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-PICO-V3-ZERO-DevKit
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
Похожие платы
ESP32-C3-DevKitC-02
Плата на базе чипа ESP32-C3 с архитектурой RISC-V.

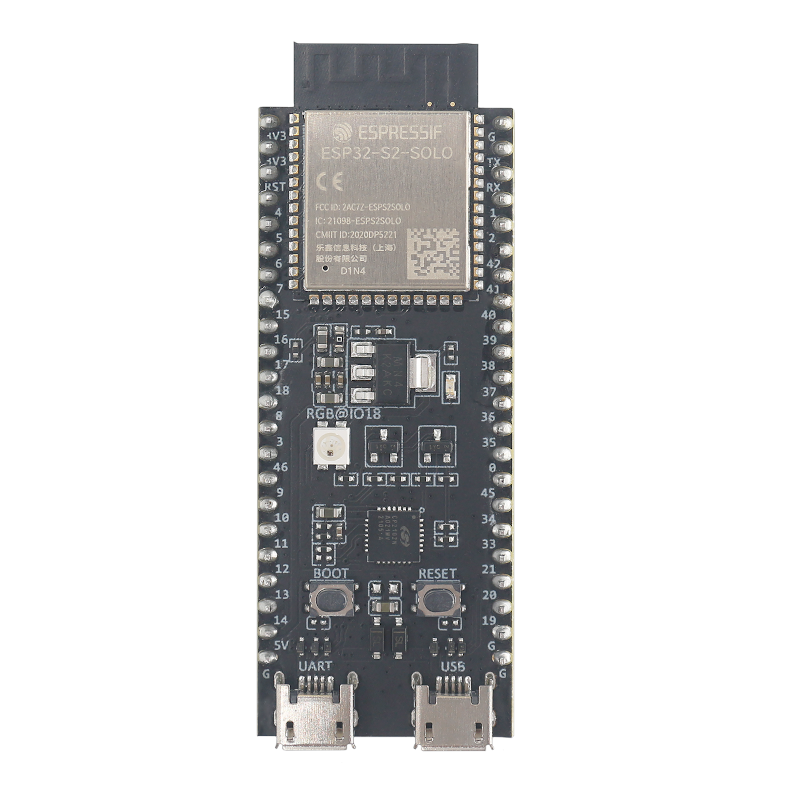

ESP32-S2-DevKitC-1
Мощная плата на базе ESP32-S2 с поддержкой нативного USB.

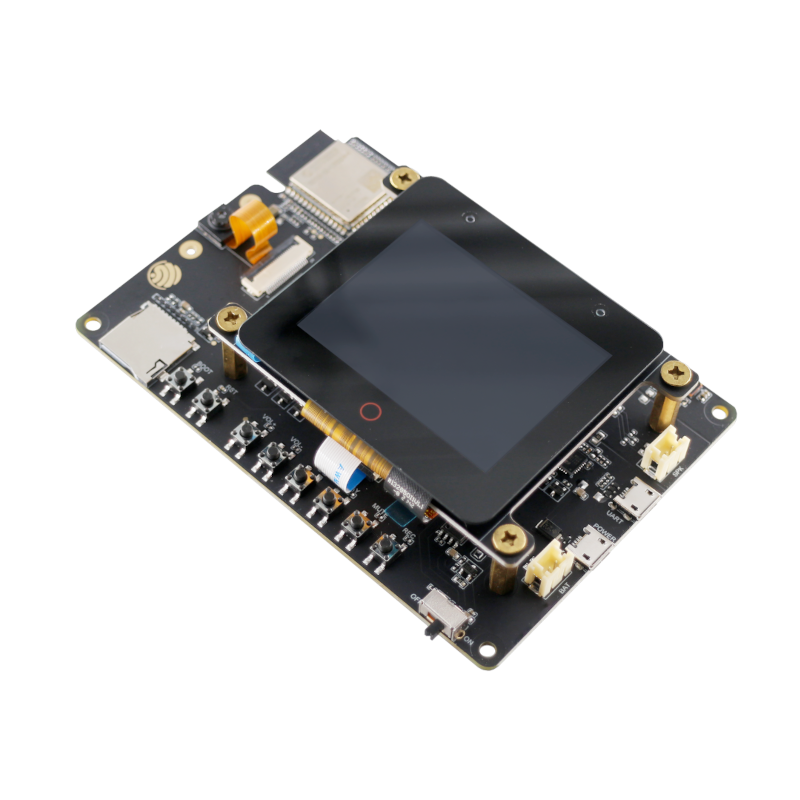

ESP32-S3-Korvo-2
