OLIMEX ESP32-PoE-ISO
OLIMEX ESP32-PoE-ISO — это профессиональная плата разработки на базе мощного микроконтроллера ESP32 (архитектура Xtensa). Она оснащена Ethernet с поддержкой питания по кабелю (PoE) и полной электрической изоляцией, что делает её идеальным выбором для индустриальных и безопасных IoT-проектов. Плата работает на частоте 240 МГц и имеет 4 МБ flash-памяти.
Навигация
Примеры кода
О плате OLIMEX ESP32-PoE-ISO
OLIMEX ESP32-PoE-ISO — это высоконадежная плата на базе ESP32, предназначенная для работы в промышленных условиях. Главной особенностью устройства является наличие Ethernet с поддержкой Power over Ethernet (PoE) и полной гальванической изоляцией сигнальных и силовых линий. Это обеспечивает защиту контроллера и подключенного оборудования от скачков напряжения и помех в сети.
Плата идеально подходит для создания защищенных IoT-шлюзов, систем автоматизации зданий и сбора данных, где требуется стабильное проводное соединение и питание по одному кабелю. Помимо Ethernet, плата сохраняет все возможности ESP32: Wi-Fi, Bluetooth и богатый набор GPIO для подключения датчиков и исполнительных механизмов.
Где купить OLIMEX ESP32-PoE-ISO
Цены могут меняться. Информация взята с сайта производителя Olimex.
Технические характеристики
Полные спецификации оборудования для OLIMEX ESP32-PoE-ISO
Связь
- Wi-Fi 802.11 b/g/n (2.4 GHz)
- Bluetooth 4.2
- Ethernet PoE-ISO
Процессор
- Модель ESP32
- Частота 240 МГц
- Память 4 МБ Flash
Пины
- Digital I/O 40
- Analog Inputs 16
- PWM 10
Быстрая настройка
Arduino IDE
Esp32 Poe Iso
В Arduino IDE 2 выберите "Esp32 Poe Iso" в менеджере плат (пакет esp32 от Espressif).
PlatformIO
[env:esp32-poe-iso] platform = espressif32 board = esp32-poe-iso framework = arduino
; Точная конфигурация для OLIMEX ESP32-PoE-ISO board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio
Для PlatformIO используйте ID платы esp32-poe-iso или esp32dev (как базовый профиль).
ESPHome
esp32: board: esp32-poe-iso framework: type: arduino
ethernet: type: LAN8720 mdc_pin: GPIO23 mdio_pin: GPIO18 clk_mode: GPIO17_OUT phy_addr: 0
Скопируйте в конфигурационный .yaml. Для Ethernet используется чип LAN8720.
esptool.py
esptool.py --chip esp32 --baud 921600 \
write_flash --flash_mode dio --flash_size 4MB \
0x1000 bootloader.bin 0x8000 partitions.bin \
0x10000 firmware.binУстановка: pip install esptool. Флаг --baud 921600 для быстрой загрузки.

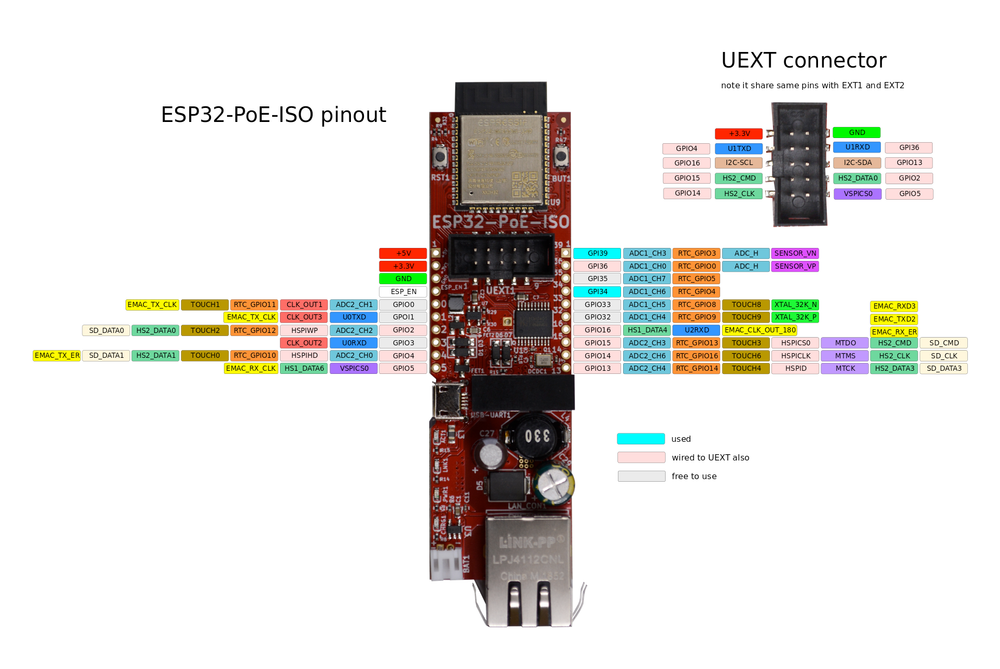

Схема распиновки OLIMEX ESP32-PoE-ISO
Плата OLIMEX ESP32-PoE-ISO предлагает широкий выбор интерфейсов. Обратите внимание, что некоторые пины зарезервированы для работы Ethernet (контроллер LAN8720). Также стоит учитывать, что в версии ISO питание и данные сегментированы для обеспечения электрической изоляции. Пины GPIO доступны через гребенки и поддерживают функции I2C, SPI, UART, ADC и PWM.
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для OLIMEX ESP32-PoE-ISO
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
